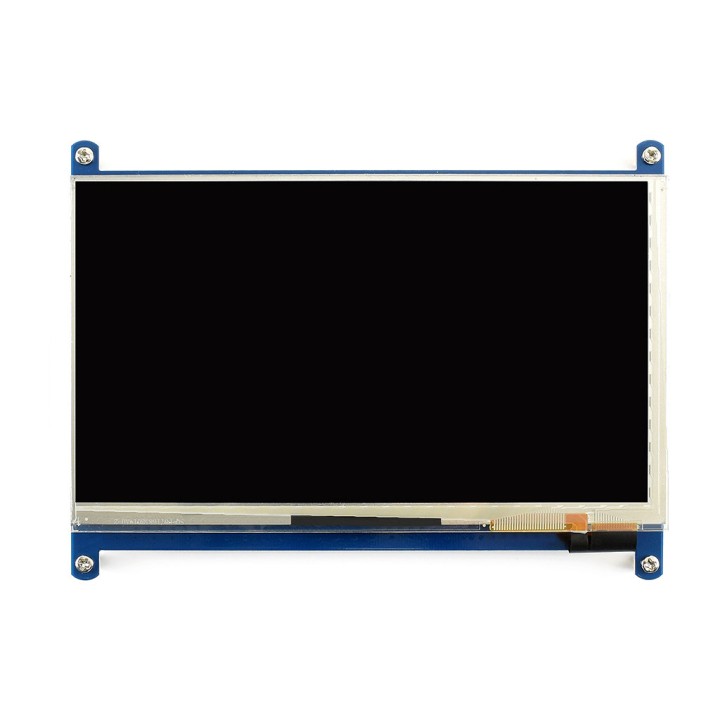

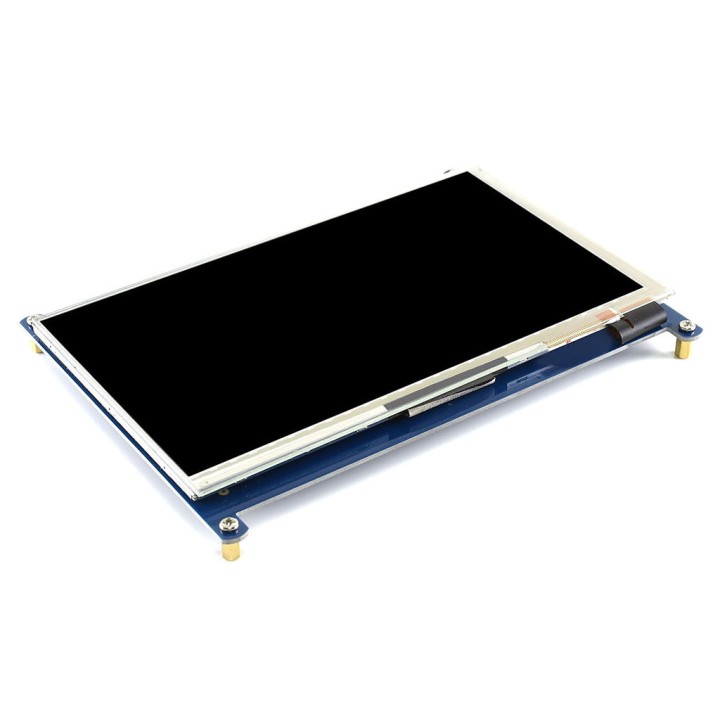

7" дисплей сенсорный Waveshare 1024x600

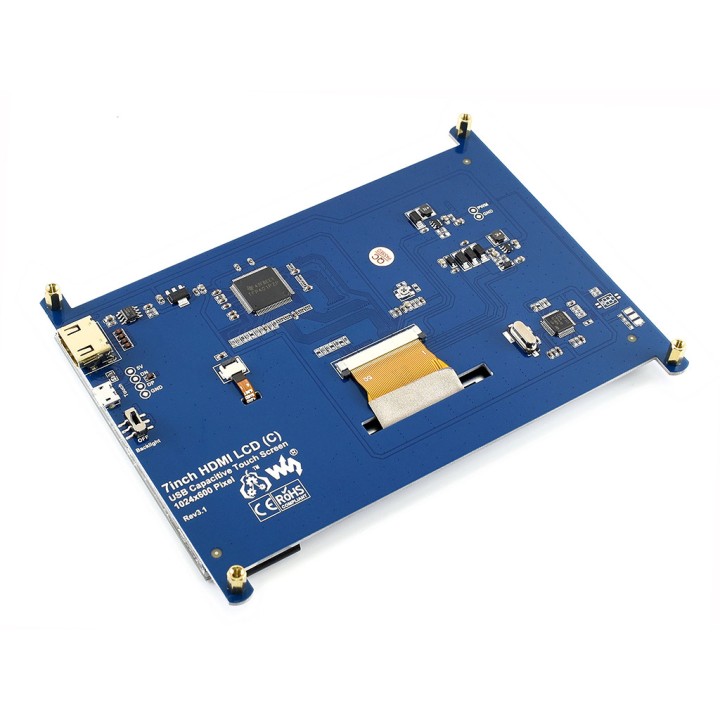

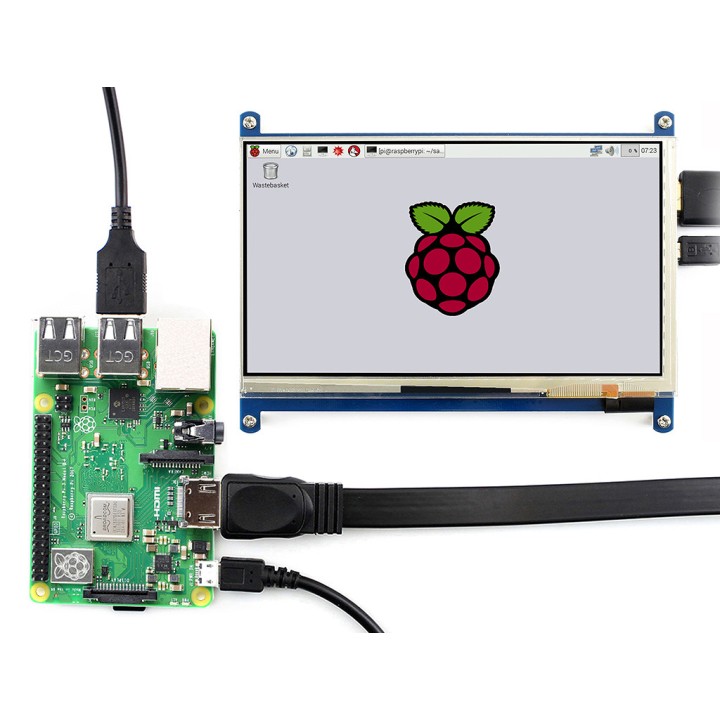

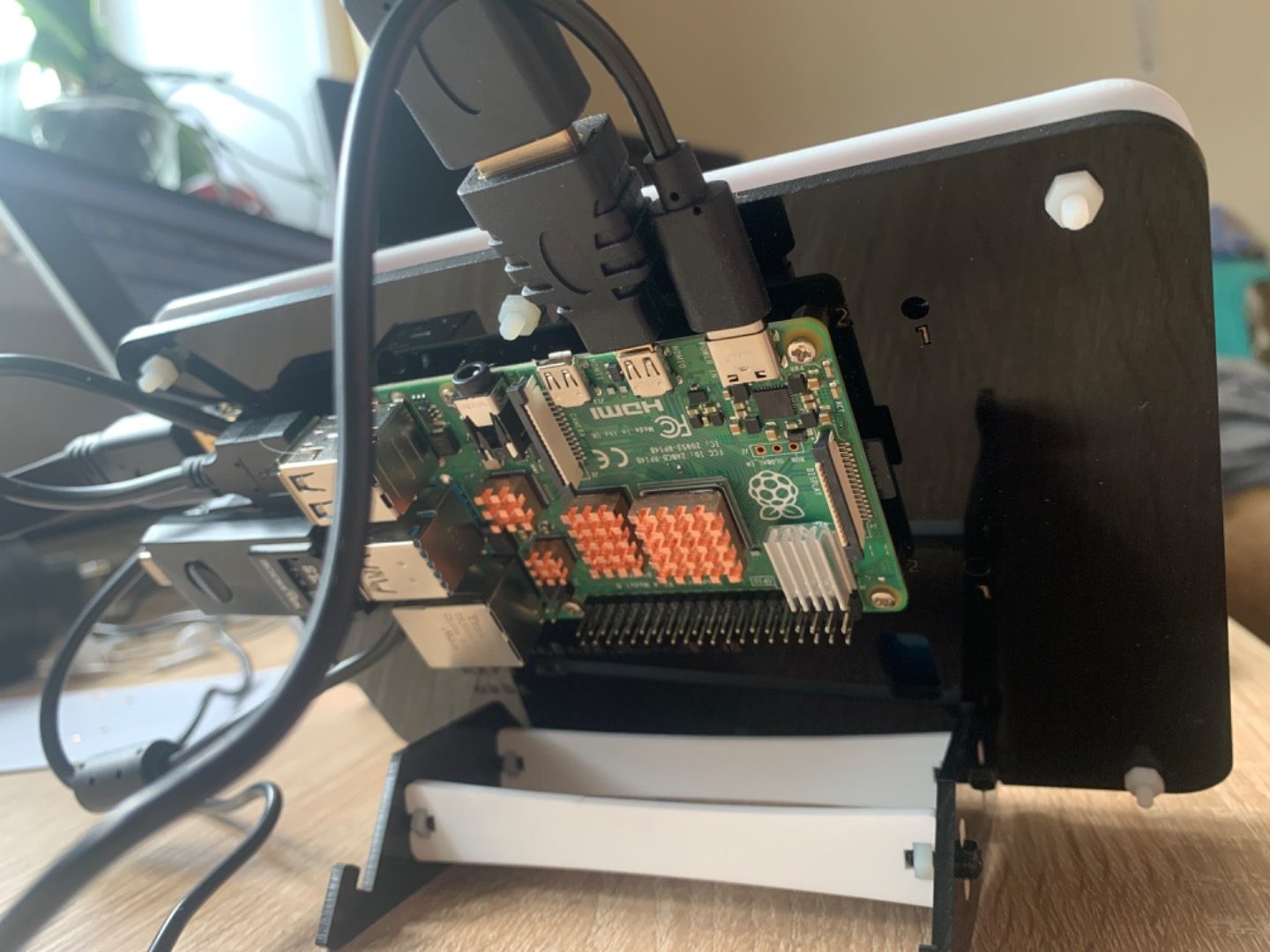

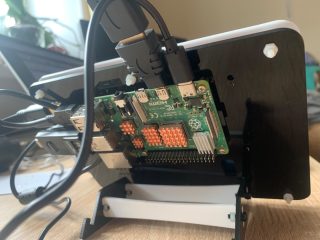

Модуль дисплея оснащено двома портами, HDMI і microUSB. Перший використовується для передавання зображення, як і будь-який інший дисплей чи монітор, що працює по HDMI, а от microUSB використовується для подавання живлення і сенсорної частини модуля, тому підключати його потрібно до USB порту Raspberry Pi, а у випадках, коли немає потреби у використанні сенсорної панелі, можна живити окремим джерелом живлення.

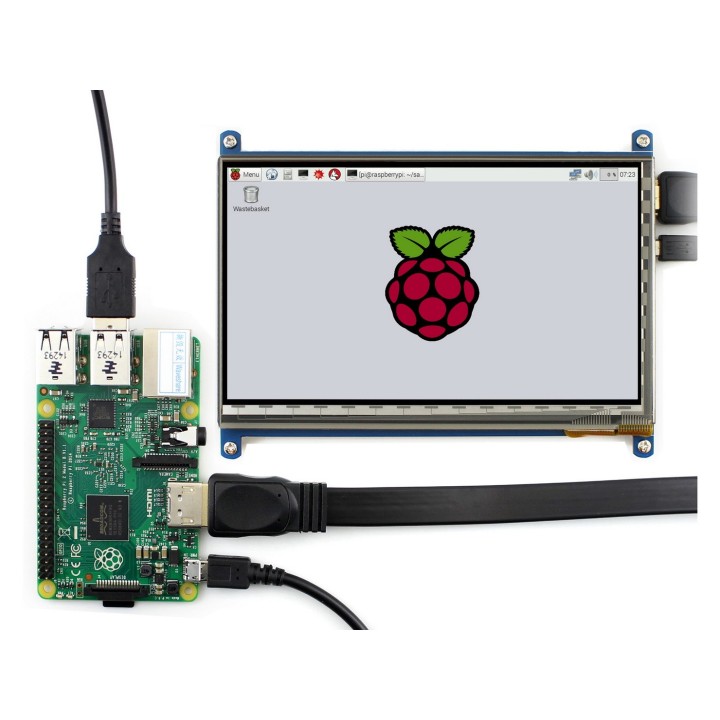

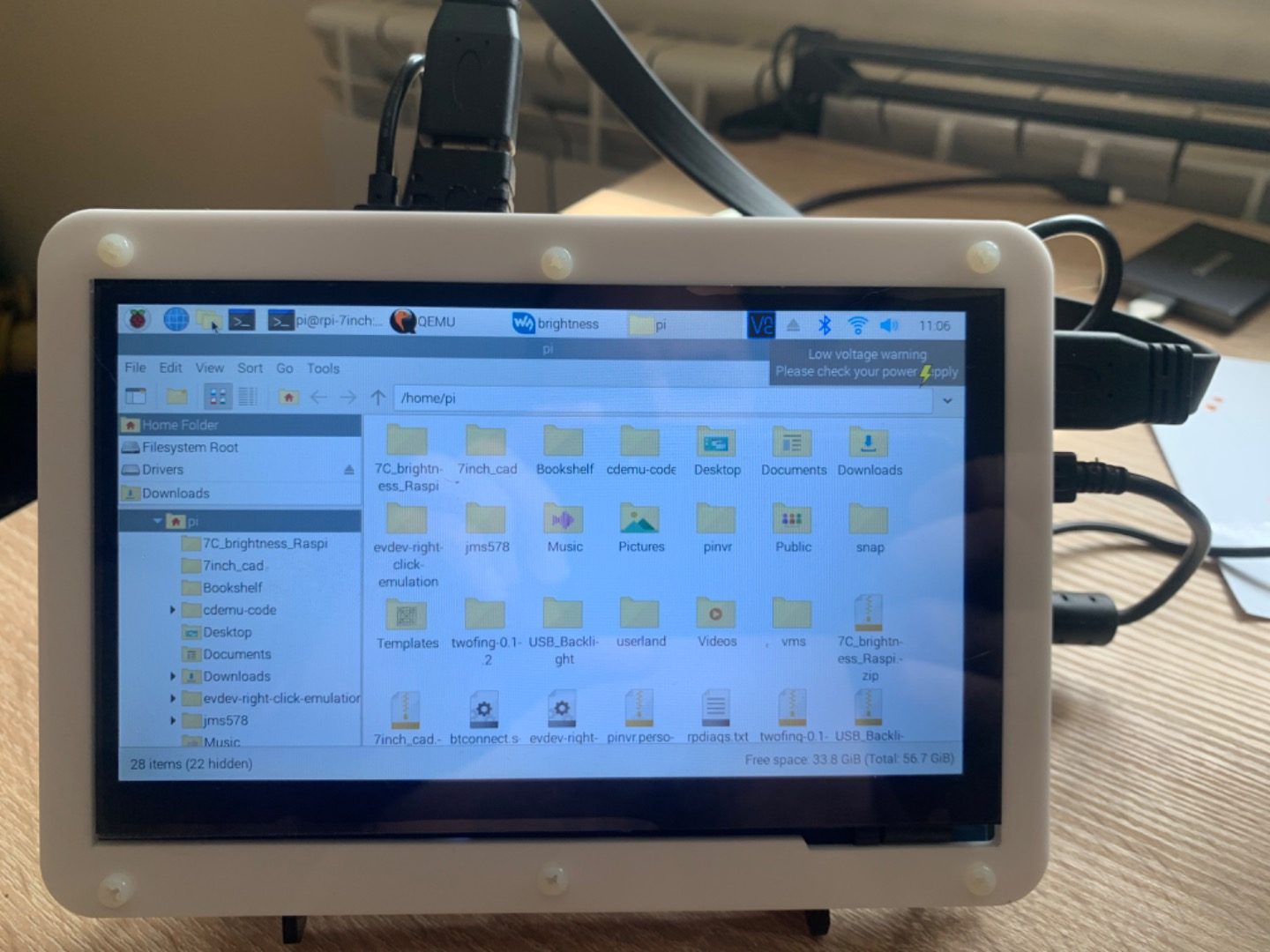

Використання з Raspberry Pi

Для запуску дисплея будь-якої ревізії достатньо прописати правильну роздільну здатність у /boot/config.txt

max_usb_current=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 1024 600 60 6 0 0 0
hdmi_drive=1

Під час використання з Raspberry Pi 4 (у випадках, коли зображення виводиться некоректно) потрібно видалити такий параметр з файлу /boot/config.txt

dtoverlay=vc4-fkms-v3d

Дисплей ревізії 2.1 і 3.1 з Raspberry Pi

Завдяки всім нововведенням у ревізіях 2.1 і 3.1, а саме зміні контролера та реалізації HID протоколу, дисплей узагалі не потребує встановлення драйвера.

Від виробника доступні кілька образів Raspbian, сконфігурованих для цього дисплея: Raspbian jessie RPi B/B+ і Raspbian jessie RPi2, а також доступні драйвери, можливо, вони будуть корисні в рідкісних випадках: dl.miniboard.com.ua/WaveShare/LCD7_C/Rev2.1/RaspberryPi/

Дисплей ревізії 1.1 і Raspberry Pi

Звертаємо вашу увагу, дисплей ревізії 1.1 продавався до 2017 року.

Сенсорні функції дисплея підтримуються після встановлення драйвера та пропатченого ядра. Ви можете скористатися заздалегідь сконфігурованими образами, наданими виробником дисплея (Логін: pi / Пароль: raspberry).

• Raspberry Pi 2 Raspbian jessie
• Raspberry Pi 2 Raspbian wheezy
• Raspberry Pi 2 Ubuntu Mate
• Raspberry Pi B/B+ Raspbian jessie
• Raspberry Pi B/B+ Raspbian wheezy

Для встановлення драйвера на працюючу ОС завантажте потрібний вам файл на Raspberry Pi однією з команд wget, далі розпакуйте завантажений архів, перейдіть у розпаковану директорію та виконайте скрипт встановлення з правами root.

wget -O driver.tar.gz http://goo.gl/plKctb # Raspberry Pi 2 Raspbian Jessie
wget -O driver.tar.gz http://goo.gl/Z6UZ4m # Raspberry Pi 2 Raspbian Wheezy
wget -O driver.tar.gz http://goo.gl/21xZEH # Raspberry Pi A+/B/B+ Raspbian Jessie
wget -O driver.tar.gz http://goo.gl/mUVZxQ # Raspberry Pi A+/B/B+ Raspbian Wheezy
sudo tar zxvf driver.tar.gz
cd dir_file_name
sudo ./USB_TOUCH_CAP_7.0_RASPBIAN

Після завершення встановлення відбудеться автоматичне перезавантаження, після запуску системи стануть доступними сенсорні функції дисплея.

Викликати екранну клавіатуру ви можете такою командою

DISPLAY=:0.0 matchbox-keyboard -s 100 extended

Використання з BeagleBone

Якщо ви плануєте використовувати дисплей лише для виведення інформації, просто підключіть дисплей за допомогою HDMI - micro-HDMI кабелю (перехідника) до BeagleBone, пристрій автоматично визначить роздільну здатність підключеного дисплея. Якщо ж вам потрібно використовувати дисплей разом з його сенсорними функціями, скористайтеся наданим розробником дисплея образом Anhstrom для ревізії 1.1 і ревізії 2.1.

Використання з Banana Pi

Підключайте дисплей до плати до моменту запуску, це потрібно для коректного визначення параметрів дисплея, після завантаження системи ви можете відключати і знову підключати дисплей без проблем. Для використання сенсорної частини модуля дисплея скористайтеся підготовленим образом операційної системи від виробника для Rev1.1 або Rev2.1.

Ці інструкції є перекладом і витягом з офіційної документації на Wiki виробника. Усі файли, що не увійшли в інструкцію, ви можете знайти на нашому файл-сервері: dl.miniboard.com.ua/WaveShare/LCD7_C
