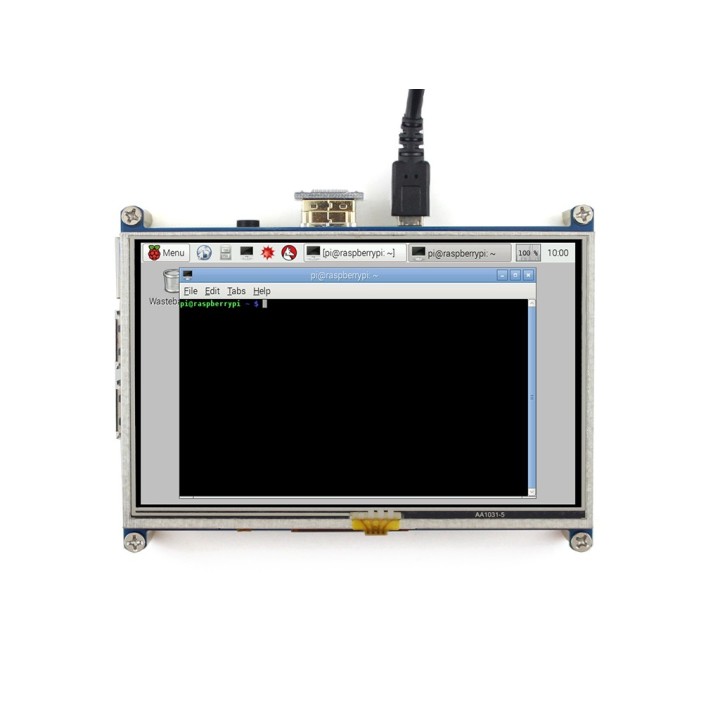

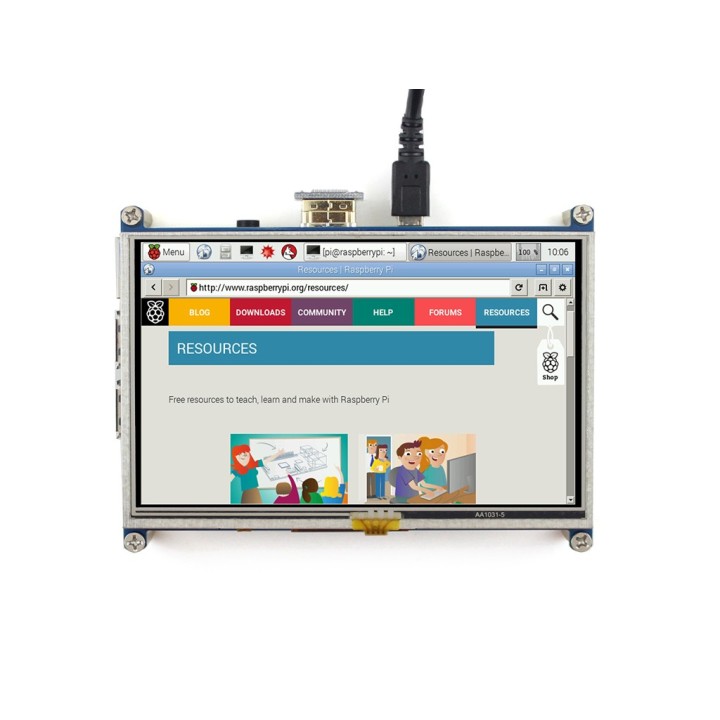

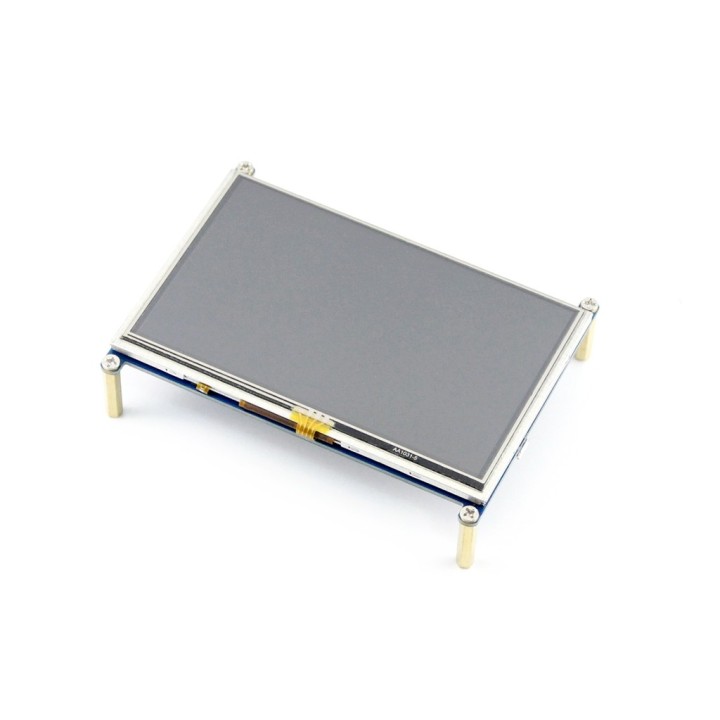

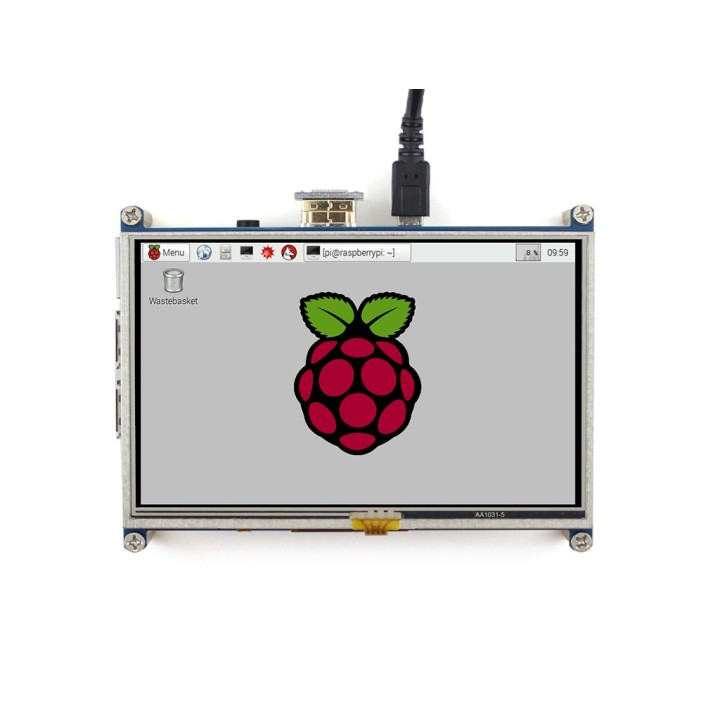

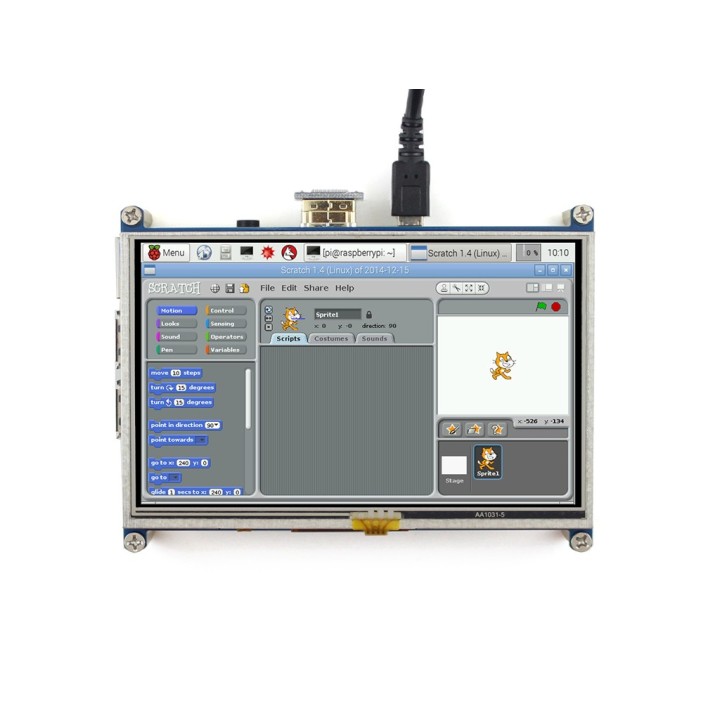

5" сенсорний дисплей Waveshare 800х480

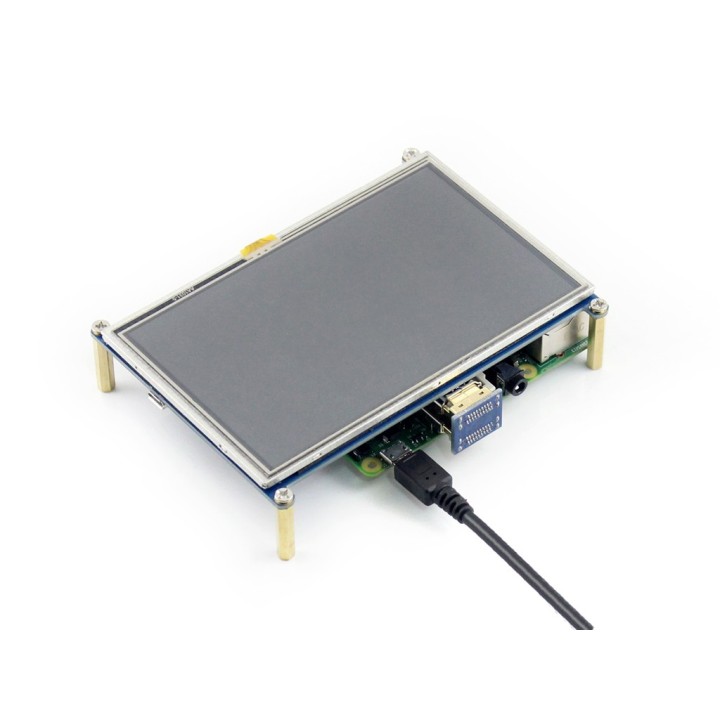

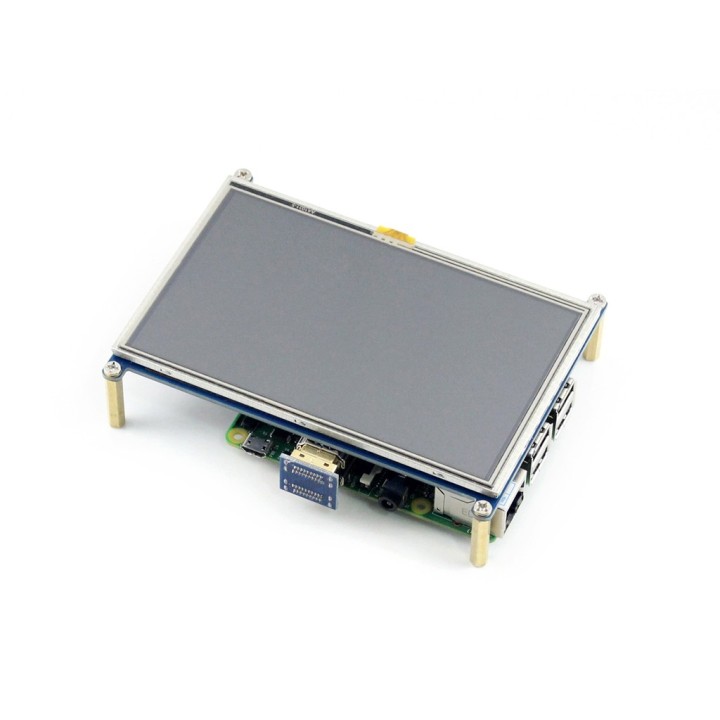

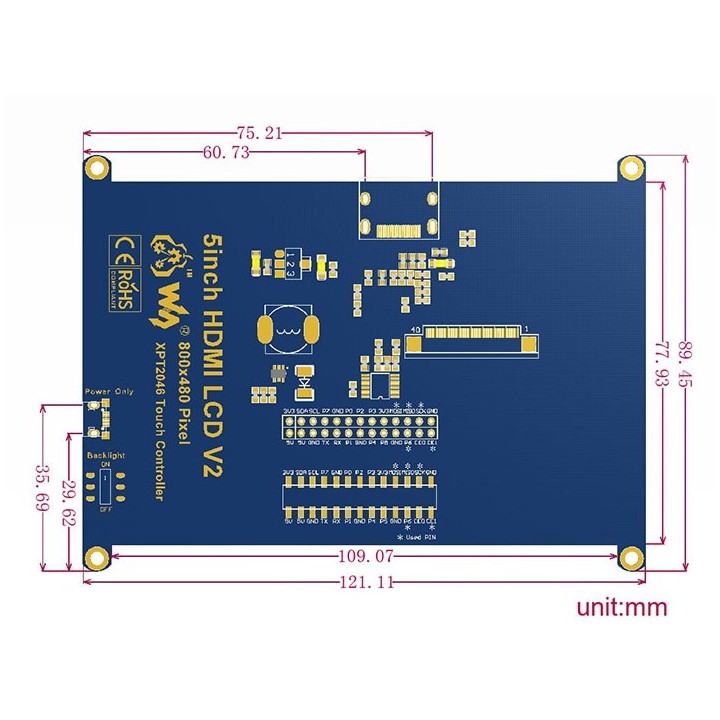

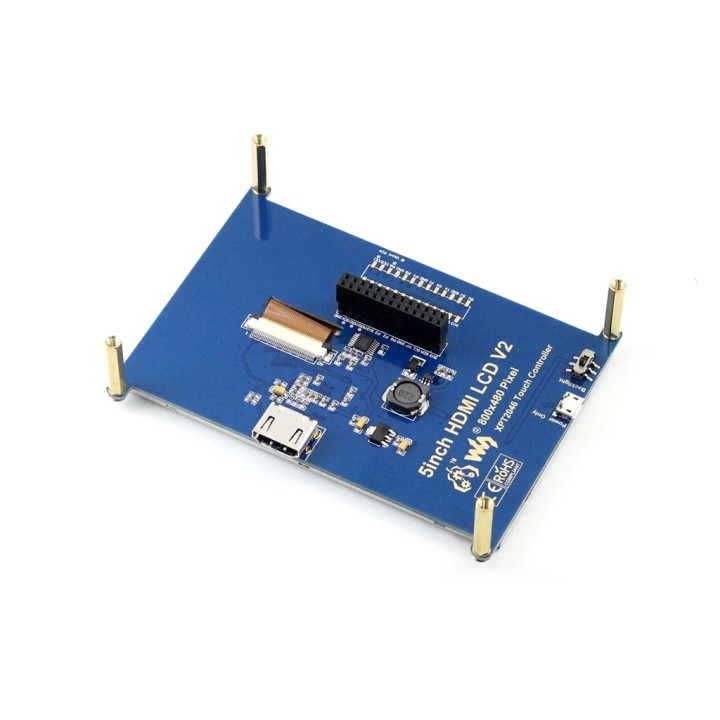

Модуль дисплея оснащено портами HDMI, microUSB і GPIO гребінкою. Перший використовується для передавання зображення, як і будь-який інший дисплей чи монітор, що працює по HDMI, GPIO потрібен для сенсорного керування, а microUSB використовується для подавання живлення у випадках, коли в сенсорних функціях немає потреби або всі GPIO зайняті, живити дисплей можна як від Raspberry Pi, так і від будь-якого іншого джерела живлення, при підключенні дисплея до GPIO плати у використанні microUSB немає потреби.

Використання з Raspberry Pi

Для запуску дисплея достатньо прописати правильну роздільну здатність у /boot/config.txt

hdmi_group=2
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0

Під час використання з Raspberry Pi 4 (у випадках, коли зображення виводиться некоректно) потрібно видалити такий параметр з файлу /boot/config.txt

dtoverlay=vc4-fkms-v3d

Сенсорні функції дисплея підтримуються після встановлення драйвера. Завантажте репозиторій з конфігураційними скриптами, перейдіть у директорію та виконайте скрипт встановлення з правами root. У прикладі наведено найактуальнішу версію драйвера, для попередніх версій Raspberry Pi або ОС дивіться посилання на архівні версії нижче.

git clone https://github.com/waveshare/LCD-show.git
cd LCD-show/
sudo ./LCD5-show

Драйвер версії LCD-show-180817.tar.gz
Драйвер LCD-show-170703 для Raspbian версії до 2018-03-03 або Raspbian Lite: LCD-show-170703.tar.gz
Драйвер LCD-show-150602 для Raspberry Pi B+/2 на Raspbian wheezy: LCD-show-150602.tar.gz
Драйвер LCD-show-161112 для Raspbian jessie версії до 2017-01-11: LCD-show-161112.tar.gz

Після перезавантаження система за замовчуванням запускатиметься з LCD дисплеєм, для перемикання в режим HDMI дисплея виконайте команду.

./LCD-hdmi

Для перемикання назад у режим LCD дисплея виконайте команду

./LCD5-show

Якщо у вас виникли проблеми з налаштуванням дисплея, виробник підготував уже сконфігурований образ ОС Raspban для цього дисплея (Логін: pi / Пароль: raspberry).

Зміна орієнтації дисплея

Скрипту LCD5-show можна передати параметр повороту дисплея 0 (за замовчуванням), 90, 180 і 270 градусів повороту.

./LCD5-show 90

Використання з OrangePi

Для запуску дисплея з платою OrangePi достатньо скористатися модифікованим файлом script.bin для вашої моделі плати з приставкою 480p_dvi. Завантажте файл, перейменуйте його на script.bin і скопіюйте в boot розділ на microSD карті.

Сенсорні функції підтримуються за допомогою створених спільнотою модулів, один з них можна знайти тут.

Якщо заміна файлу script.bin у вашому випадку недоречна, наводимо приклад конфігурації для .fex файлу та подальшої його компіляції в script.bin

[disp_init]
disp_init_enable = 1
disp_mode = 0
screen0_output_type = 3
screen0_output_mode = 4
screen1_output_type = 3
screen1_output_mode = 4
fb0_format = 0
fb0_width = 800
fb0_height = 480
fb1_format = 0
fb1_width = 800
fb1_height = 480

[hdmi_para]
hdmi_used = 1
hdmi_power = "vcc-hdmi-18"
hdcp_enable = 0
hdmi_cts_compatibility = 1

Калібрування сенсорного дисплея WaveShare 5"

Запустіть програму калібрування дисплея такою командою

su pi
DISPLAY=:0.0 xinput_calibrator

На дисплеї по черзі буде показано 4 точки для калібрування, натискайте їх по черзі якомога точніше (за можливості скористайтеся стилусом), після завершення в терміналі з'являться рядки з даними калібрування.

Doing dynamic recalibration:
Setting new calibration data: 253, 3957, 224, 3820

Ці дані потрібно записати у файл налаштувань сенсорної панелі. Відкрийте файл і внесіть зміни.

sudo nano /etc/X11/xorg.conf.d/99-calibration.conf

У результаті у вас має вийти такий вміст, але з вашими даними калібрування

Section "InputClass"
Identifier	"calibration"
MatchProduct "ADS7843 TouchController"
Option "Calibration"	"253 3957 224 3820"
EndSection

Збережіть файл натисканням CTRL+X, а потім Y, якщо ви використовували nano. Після перезавантаження Raspberry Pi зміни наберуть чинності.

Викликати екранну клавіатуру Ви можете такою командою.

DISPLAY=:0.0 matchbox-keyboard -s 100 extended

Змінити DPI (розмір елементів інтерфейсу) можна, редагуючи параметр dpi у файлі /etc/rc.local

su -l pi -c "startx -- -dpi 60"

Ці інструкції є перекладом і витягом з офіційної документації на wiki виробника.
