7" дисплей сенсорный Waveshare IPS 1024x600

7" дисплей сенсорний Waveshare IPS 1024x600

Name: 7" дисплей сенсорний Waveshare IPS 1024x600
Brand: Waveshare
SKU: 1699
Price: 2496 UAH
Availability: OutOfStock

Waveshare Код товару: 1699

2 496 ₴

Без податку

Очікується

7inch HDMI LCD (H) (with case), 1024x600, IPS - це новий якісний дисплей від Waveshare для Raspberry Pi. Діагональ 7 дюймів, відмінна роздільна здатність 1024x600, IPS матриця, ємнісний тачскрін, 3.5jack, багатомовне OSD меню і міцний корпус з термостійкою сенсорною панеллю роблять цей дисплей ідеальним для готових рішень на базі Raspberry Pi. Також працює і зі звичайним ПК. Повна комплектація і відмінна якість!

Очікується

Опис Характеристики Інструкції Відгуки (3)

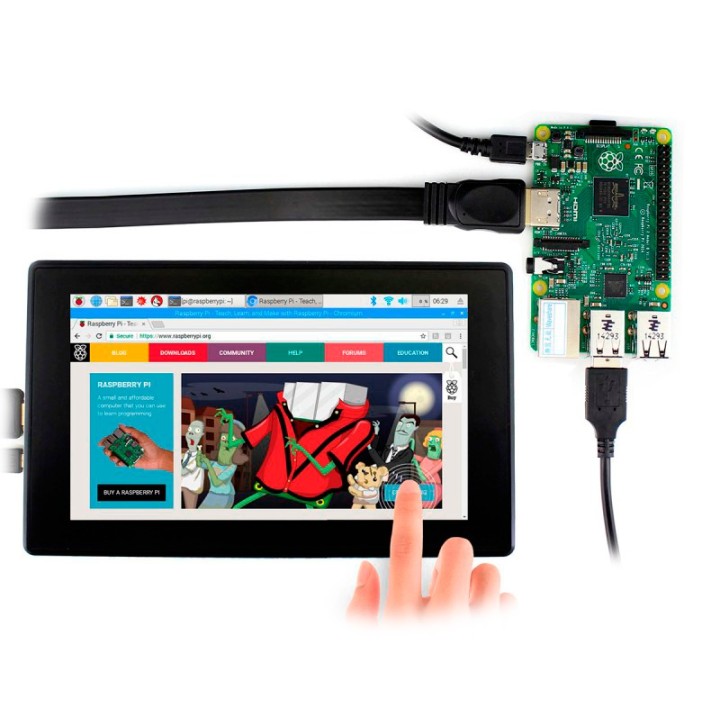

7inch HDMI LCD (H) (with case), 1024x600, IPS - це новий якісний дисплей від перевіреного виробника Waveshare для Raspberry Pi. Діагональ 7 дюймів, відмінна роздільна здатність 1024x600 (програмно налаштовувана до 1920х1080), IPS матриця, ємнісний тачскрін. Даний дисплей ідеально підходить для готових рішень на базі Raspberry Pi.

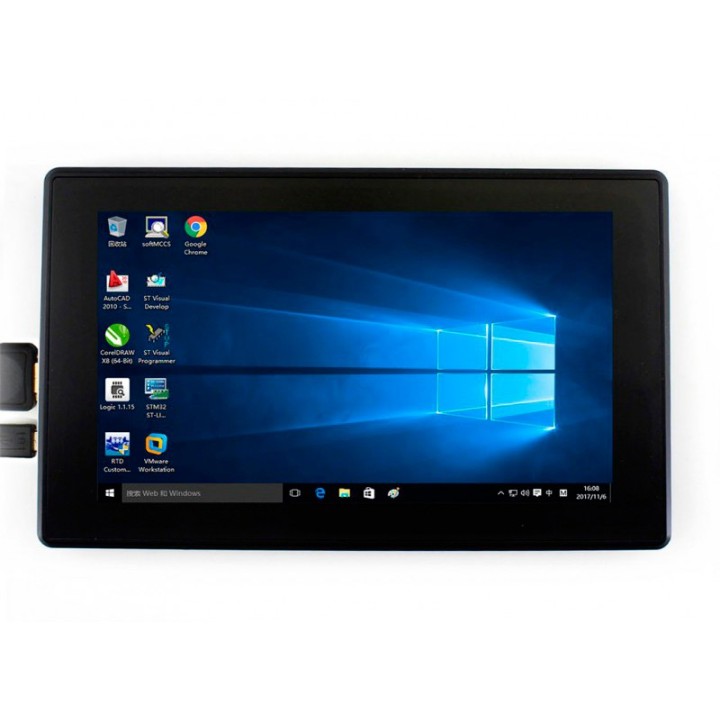

З Raspberry Pi підтримується в Raspbian, Ubuntu, Windows 10 IoT без встановлення драйвера, з Banana Pi / Banana Pro підтримка увімкнена в Lubuntu і Raspbian, для BeagleBone в Angstrom (1 дотик). Для решти міні-ПК за необхідності драйвер може бути розроблений спільнотою або користувачем. Так само може бути використаний як дисплей з будь-яким класичним ПК на Windows 10/8.1/8/7 без встановлення драйвера (5 дотиків). Контролер сенсорного керування працює за стандартним HID протоколом, що дозволяє використовувати його на практично будь-якому пристрої без встановлення драйверів.

Багато корисної і детальної інформації є на wiki виробника.

Технічні характеристики

Роздільна здатність: 1024x600 (програмно налаштовувана до 1920х1080)
Тип матриці: IPS
Інтерфейс: HDMI
Тип Touch Screen: ємнісний
HDMI інтерфейс для виведення інформації, USB - для сенсорного керування
Термостійка сенсорна панель з твердим склом, твердість 6H
Багатомовне екранне меню, для керування живленням, регулювання яскравості, контрастності та інше
Аудіороз'єм 3.5jack, підтримує аудіовихід HDMI

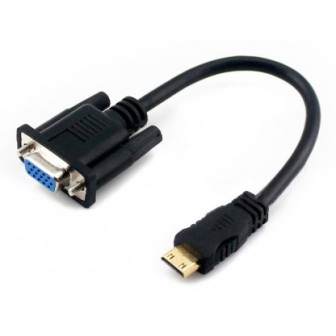

Також підтримує вхід VGA (потрібен спеціальний кабель-перехідник)

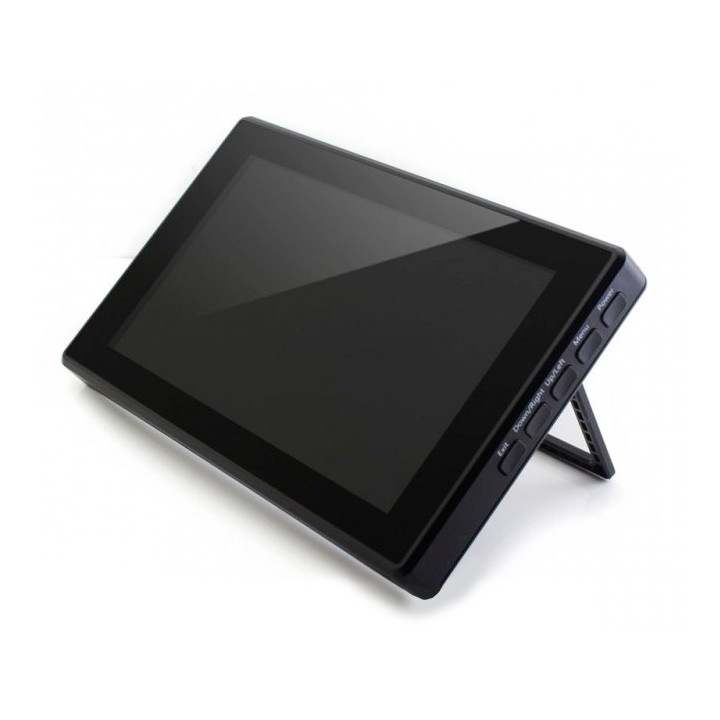

Високоякісний корпус з можливістю регулювання кута нахилу 30° / 50°
Габарити: 190.5 х 114.6 х 16.7 mm

Комплектація

Дисплей Waveshare 7'' 1024x600
Кабель HDMI
Кабель USB A - microUSB B

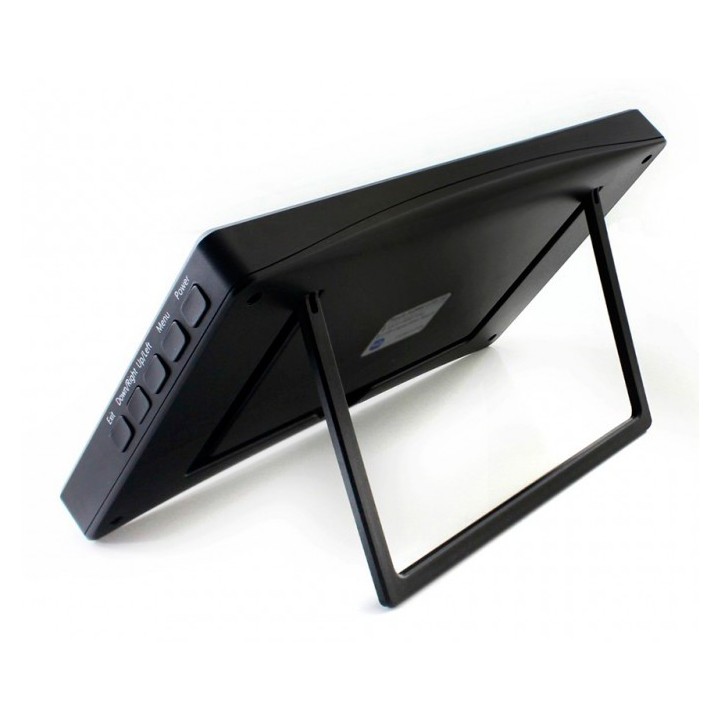

Опис кнопок дисплея

Power: увімкнути/вимкнути дисплей
Menu: виклик екранного меню (також працює як ОК після входу в меню)
Up/Left: кнопка навігації
Down/Right: кнопка навігації
Exit: вихід або крок назад в екранному меню.

Вкладення

Інструкція (7" LCD H) — 443.32KB
3D модель (7" LCD H) — 314.67KB

Характеристики

Артикул	1699
Бренд	Waveshare
Роздільна здатність	1024x600
Габарити	190.5 х 114.6 х 16.7 mm
Сумісність з	Raspberry Pi
Інтерфейс	HDMI
Тип сенсора	Ємнісний
Матриця	IPS
Діагональ	7"
Інтерфейс сенсорної панелі	USB

Дисплей 7inch HDMI LCD (H) оснащено портом HDMI для виведення зображення і microUSB для підключення сенсорної панелі та живлення. 3.5mm Audio jack і роз'єм підключення колонок виводять аудіо з HDMI каналу.

Роздільна здатність дисплея 1024x600 точок, але дисплей може масштабувати і вищі роздільні здатності (Список підтримуваних роздільних здатностей: 480×320 800×480 800×600 1024×768 1152×864 1280×720 1280×768 1280×800 1280×960 1280×1024 1360×768 1366×768 1440×900 1600×900 1600×1024 1680×1050).

Використання з Raspberry Pi

Для використання дисплея з Raspberry Pi достатньо прописати правильну роздільну здатність у /boot/config.txt

max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=10
hdmi_group=2
hdmi_mode=87
hdmi_cvt 1024 600 60 6 0 0 0

Щоб встановити будь-яку іншу роздільну здатність зі списку підтримуваних, достатньо замінити параметри рядка hdmi_cvt на відповідні потрібній роздільній здатності, наприклад "hdmi_cvt 1280 768 60 6 0 0 0" для 1280x768.

Для виведення звуку через 3.5mm Audio Jack, розміщений на дисплеї, потрібно додати такий рядок у /boot/config.txt

hdmi_drive=2

Під час використання з Raspberry Pi 4 (у випадках, коли зображення виводиться некоректно) потрібно видалити такий параметр з файлу /boot/config.txt
