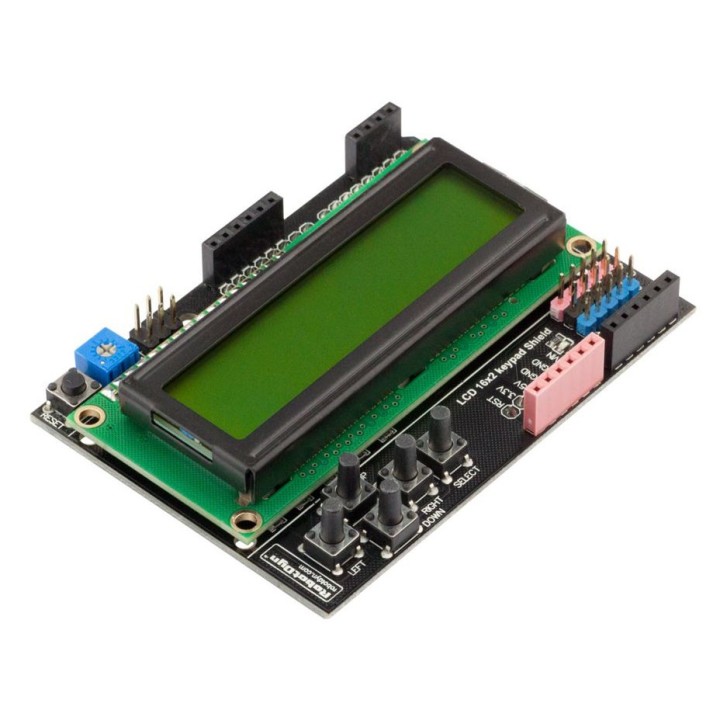

Плата расширения LCD 1602 + keypad RobotDyn (кириллица)

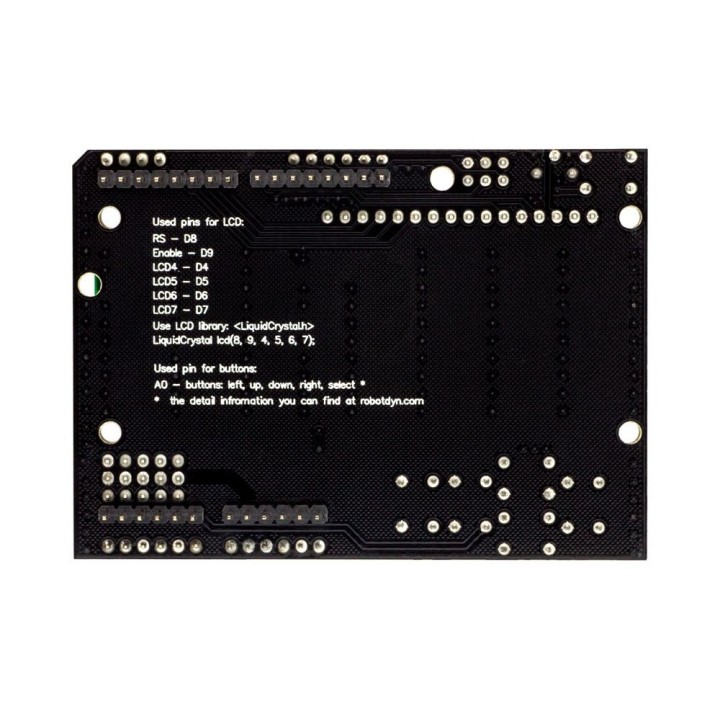

LCD 16x2 keypad Shield for Arduino Cyrillic (Russian), Green screen - плата расширения от RobotDyn с 2х-строчным дисплеем LCD 1602 (драйвер HD44780) и пятью кнопками навигации. Регулировать контрастность экрана можно с помощью потенциометра, который соединен с третьим пином дисплея. ЖК-дисплей использует  стандартный HD44780-совместимый драйвер. Для программирования дисплея используется библиотека "LiquidCrystal", которую можно найти в среде программирования Arduino IDE. Для ЖК-дисплея задействованы цифровые выходы Arduino: 4,5,6,7,8,9.

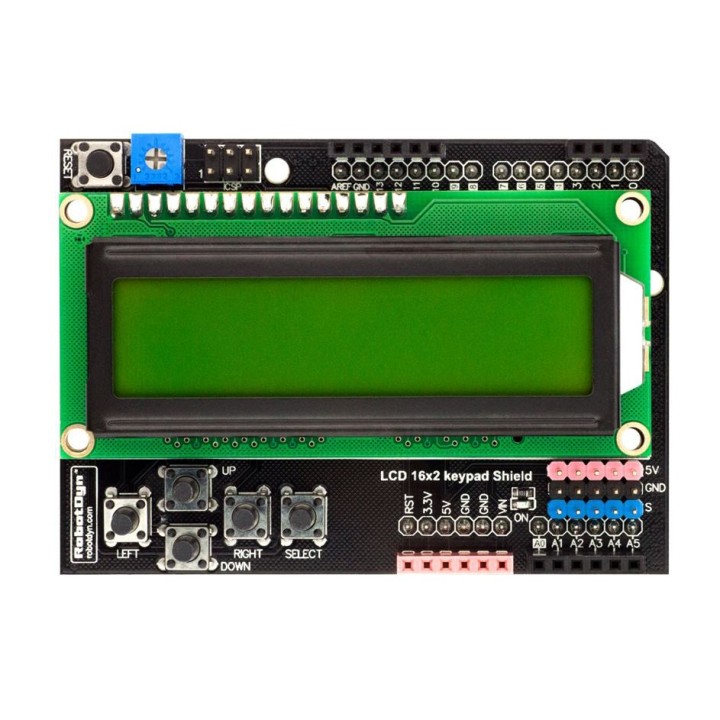

Под дисплеем находятся 5 кнопок навигации: Вверх, Вниз, Влево, Вправо, Выбор. Кнопки связаны только с одним аналоговым входом - А0, так что вы можете прочитать состояние кнопки, используя всего один вход Arduino. Обратите внимание, что при одновременном нажатии нескольких кнопок, вы не сможете считать их значение. Плата содержит колодки свободных цифровых и аналоговых входов/выходов. А также колодки (5V/GND/IN) аналоговых входов A1-A5 для быстрого подключения датчиков.
Питание платы происходит с выход 5V платы Arduino.
