5" HDMI дисплей сенсорний Waveshare (H)

Name: 5" HDMI дисплей сенсорний Waveshare (H)
Brand: Waveshare
SKU: 1762
Price: 1595 UAH
Availability: OutOfStock

Waveshare Код товару: 1762

1 595 ₴

Без податку

Очікується

5inch HDMI LCD (H), 800x480, supports various systems, capacitive touch - якісний та функціональний ємнісний сенсорний дисплей від Waveshare діагоналлю 5 дюймів. Працює по HDMI інтерфейсу з підтримкою аудіо, має апаратну роздільну здатність 800x480 точок, програмно можна збільшити до 1920x1080! Також має OSD меню, кнопки живлення та навігації. Дисплей сумісний з усіма моделями Raspberry Pi. Відмінна якість від відомого виробника.

Очікується

Опис Характеристики Інструкції Відгуки (6)

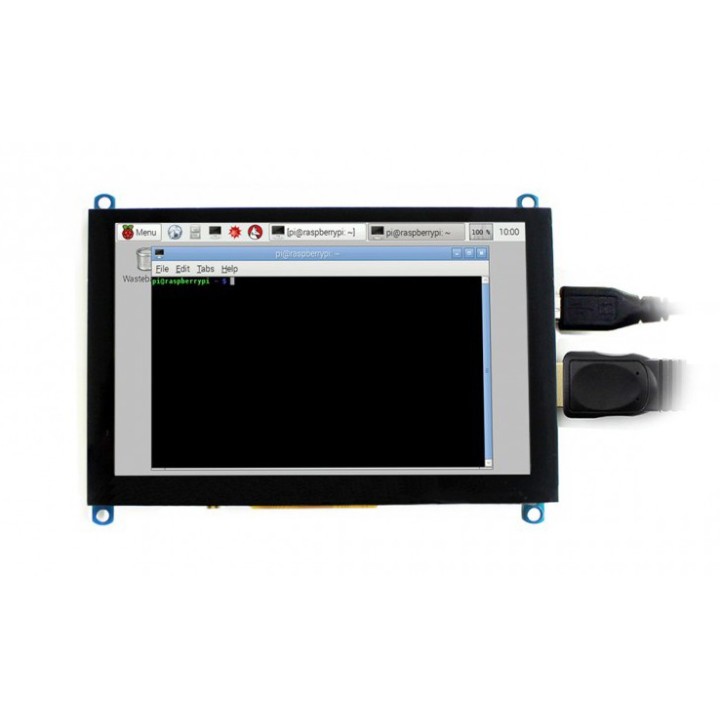

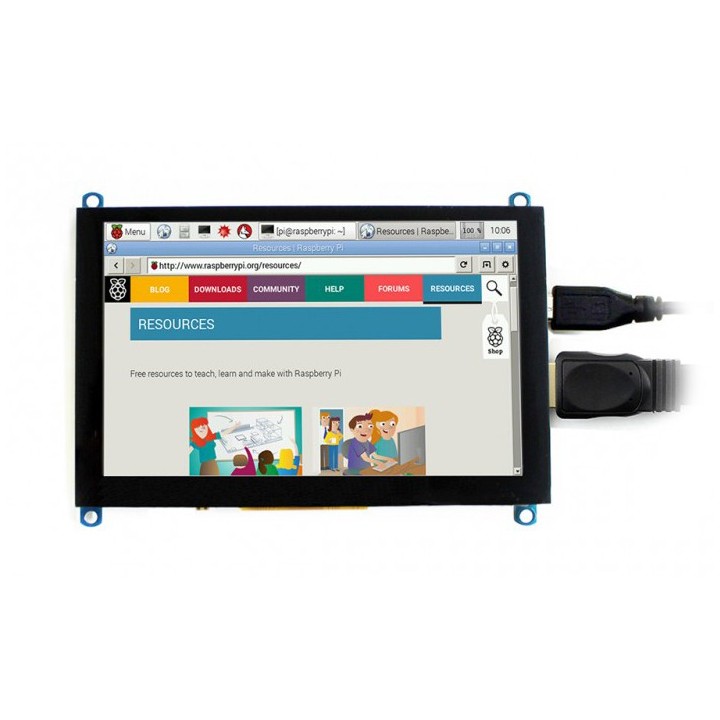

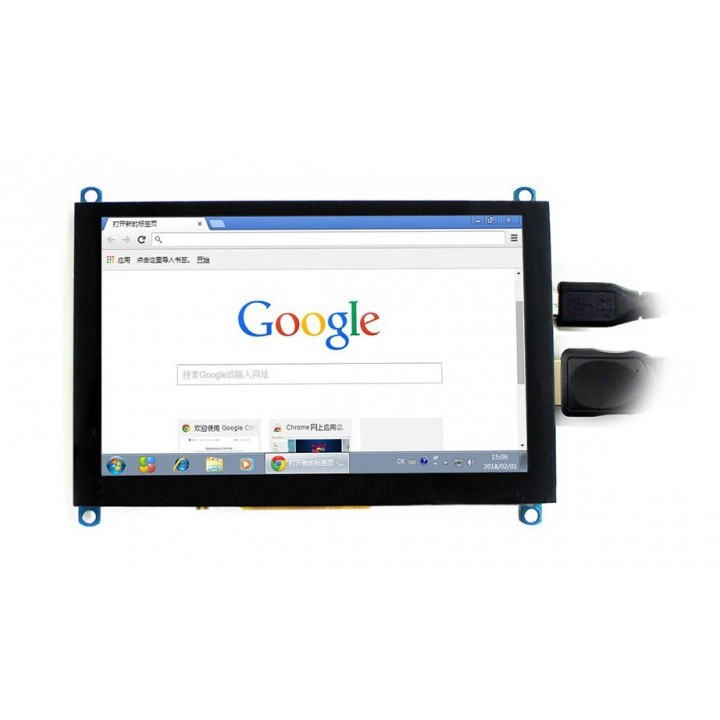

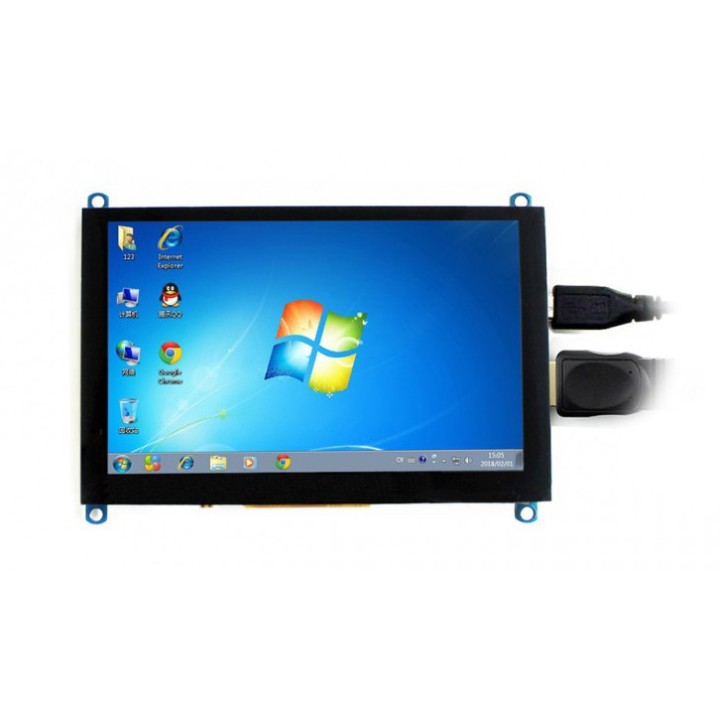

З Raspberry Pi підтримується в Raspbian, Ubuntu, Windows 10 IoT без встановлення драйвера, з Banana Pi / Banana Pro підтримка включена в Lubuntu та Raspbian, для BeagleBone в Angstrom (1 дотик). Для решти міні-ПК за потреби драйвер може бути розроблений спільнотою або користувачем. Також може бути використаний як дисплей з будь-яким класичним ПК на Windows 10/8.1/8/7 без встановлення драйвера (5 дотиків). Контролер сенсорного керування працює за стандартним HID протоколом, що дозволяє використовувати його практично на будь-якому пристрої без встановлення драйверів. Також підтримуються популярні ігрові консолі, такі як Microsoft XBOX360, Sony PS4 та Nintendo Switch та інше. Дисплей комплектується кабелями HDMI та microUSB.

Детальна інформація на wiki виробника.

Технічні характеристики

Роздільна здатність: 800x480 (апаратно налаштовується до 1920х1080)
Інтерфейс: HDMI
Тип Touch Screen: ємнісний
HDMI інтерфейс для виведення інформації, USB - для сенсорного керування
Багатомовне екранне меню, для керування живленням, регулювання яскравості, контрастності та інше
Аудіороз'єм 3.5jack, підтримує аудіовихід HDMI
Також підтримує вхід VGA (потрібен спеціальний кабель-перехідник)

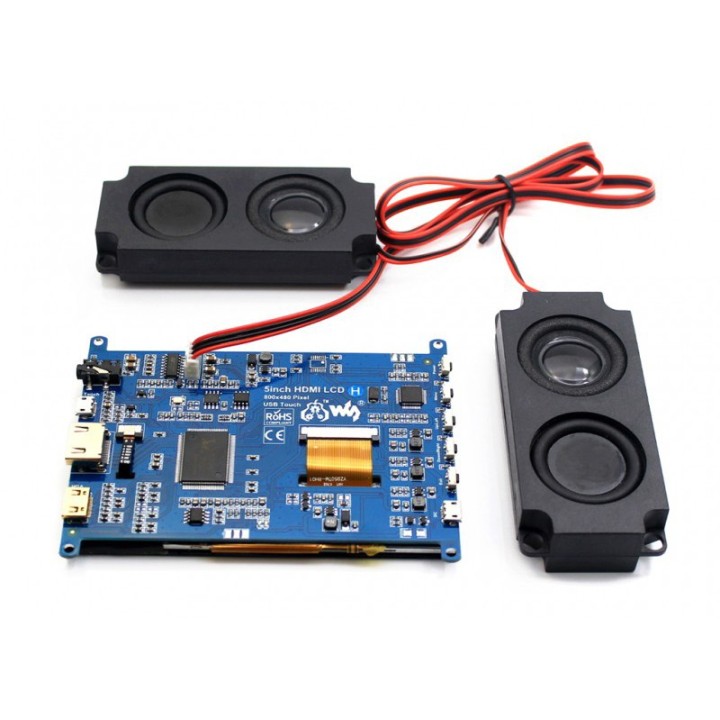

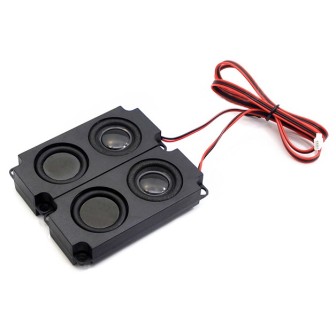

Додатковий роз'єм для підключення зовнішніх колонок 8Ω 5W Speaker
Також підтримує вхід VGA (потрібен спеціальний кабель-перехідник)
Габарити: 121 х 89.48 mm.

Вкладення

ШІМ-регулювання підсвічування — 511.62KB
Інструкція 5" HDMI LCD (H) — 272.46KB

Характеристики

Артикул	1762
Бренд	Waveshare
Аудіовихід	3,5 Jack
Роздільна здатність	800x480
Габарити	121 х 89.48 mm
Сумісність з	Raspberry Pi
Інтерфейс	HDMI
Тип сенсора	Ємнісний
Матриця	TFT
Діагональ	5"
Інтерфейс сенсорної панелі	USB

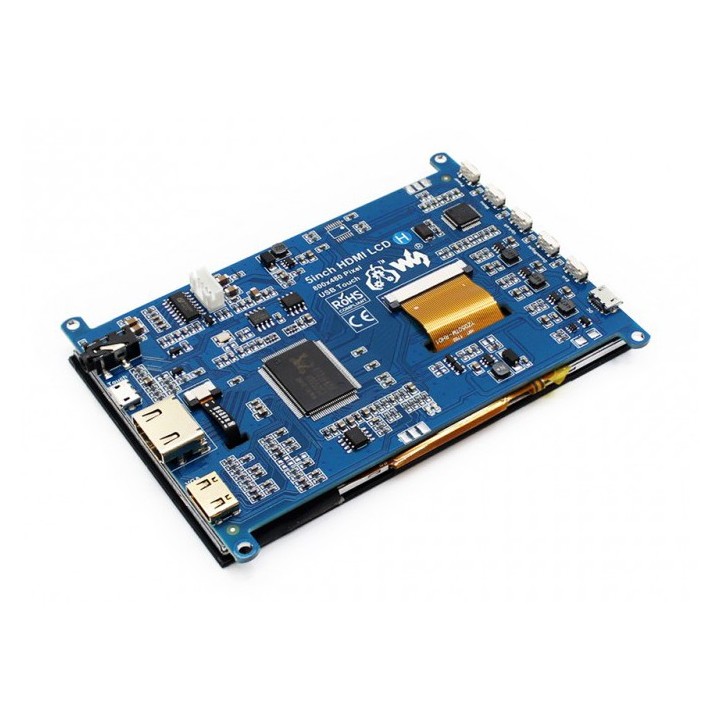

Дисплей 5inch HDMI LCD (H) оснащено портом HDMI для виведення зображення і microUSB для підключення сенсорної панелі та живлення. 3.5mm Audio jack і роз'єм підключення колонок виводять аудіо з HDMI каналу.

Роздільна здатність дисплея 800x480 точок, але дисплей може масштабувати і вищі роздільні здатності (Список підтримуваних роздільних здатностей: 480×320 800×480 800×600 1024×768 1152×864 1280×720 1280×768 1280×800 1280×960 1280×1024 1360×768 1366×768 1440×900 1600×900 1600×1024 1680×1050).

Використання з Raspberry Pi

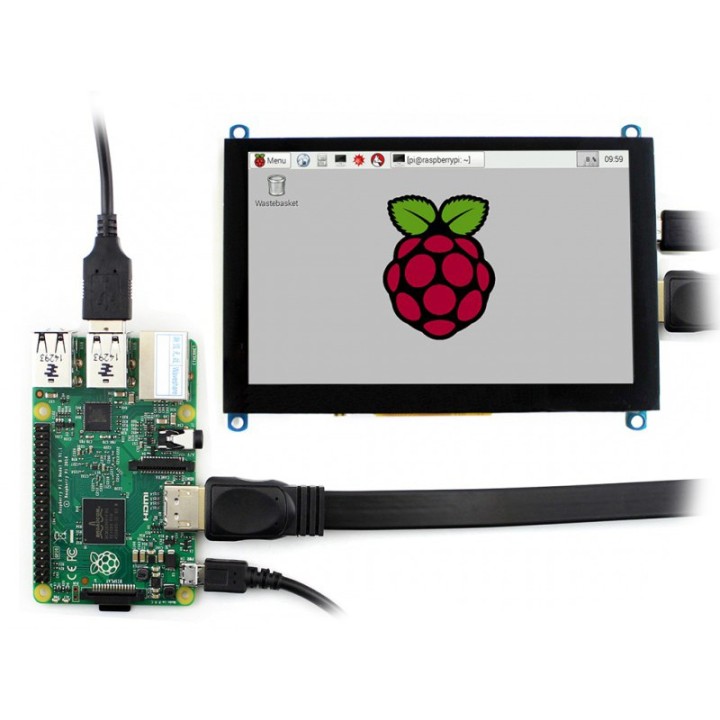

Для використання дисплея з Raspberry Pi достатньо прописати правильну роздільну здатність у /boot/config.txt

max_usb_current=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0

Щоб встановити будь-яку іншу роздільну здатність зі списку підтримуваних, достатньо замінити параметри рядка hdmi_cvt на відповідні потрібній роздільній здатності, наприклад "hdmi_cvt 1280 768 60 6 0 0 0" для 1280x768.

Для виведення звуку через 3.5mm Audio Jack, розміщений на дисплеї, потрібно додати такий рядок у /boot/config.txt

hdmi_drive=2

Під час використання з Raspberry Pi 4 (у випадках, коли зображення виводиться некоректно) потрібно видалити такий параметр з файлу /boot/config.txt

dtoverlay=vc4-fkms-v3d

Виведення Volumio на дисплей

Інструкція з налаштування Volumio для виведення керування на дисплей: Volumio.pdf

Ці інструкції є перекладом і витягом з офіційної документації на wiki виробника.

Відгуки покупців

А Алексей

09-06-2020 Запитання

А если его подключить к планшету по hdmi и usb, модним ли ти управлять планшета?

Чи був відгук корисним?

M MiniBoard

23-06-2020

Здравствуйте, Алексей!
Нет, с планшетом данный дисплей работать не будет.

Чи був відгук корисним?

А Антон

20-11-2019 Запитання

Где можно приобрести кабель переходник на vga?. Только на этом дисплее есть выход hdmi и vga.

Чи був відгук корисним?

M MiniBoard

20-11-2019

Здравствуйте, Антон!
Данный кабель представлен в нашем каталоге, код товара: 1715
На данный момент его нет в наличии, поступление ожидается в декабре.
Такой разъем "VGA" присутствует на дисплеях с кодом товара: 1699, 1701 и 1762

Чи був відгук корисним?

С Сергей

24-09-2019 Запитання

Скажите дисплей питается от micro usb?
Мой пк intel pc stick выведет изображение по hdmi но вот питание он выдаёт по usb 700 mah. Запустить ли он сам дисплей? Питания хватит?

Чи був відгук корисним?

M MiniBoard

24-09-2019

Здравствуйте, Сергей!
Есть вероятность что питания для данного дисплея будет недостаточно.
Так же, важна возможность настройки произвольного разрешения дисплея, в данном случае 800x480 px.
