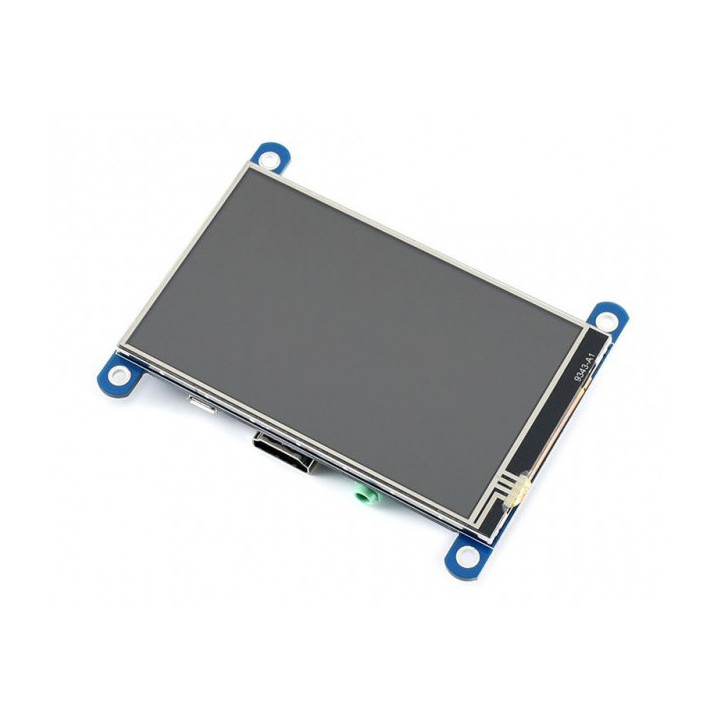

4inch HDMI LCD (H), 480x800, IPS - отличный дисплей для Raspberry Pi от Waveshare диагональю 4", IPS матрицей и резистивной сенсорной панелью. Обладает разрешением 800х480 точек, работает по HDMI интерфейсу, что позволит комфортно с ним работать и даже просматривать видео. Миниатюрный HDMI адаптер, стилус и необходимые крепления входят в комплект поставки.

Очікується
Опис Характеристики Інструкції Відгуки

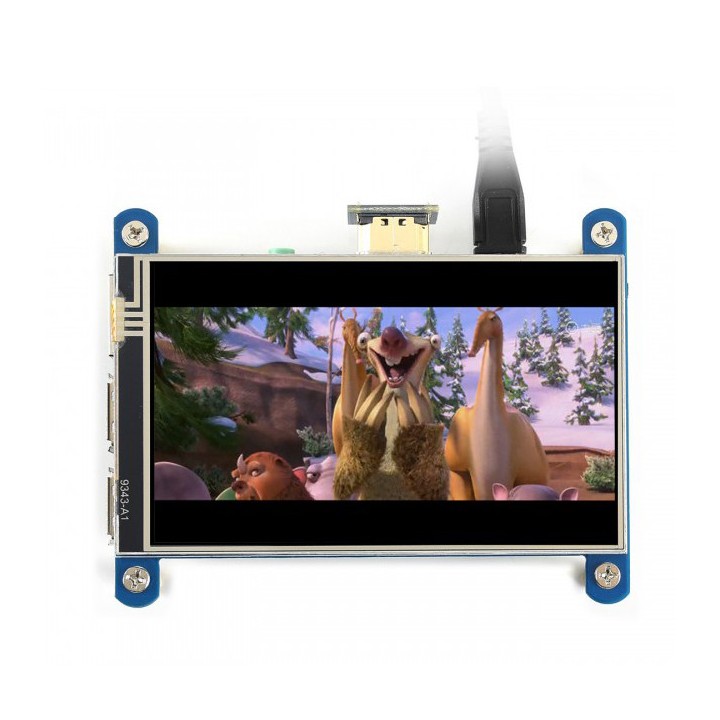

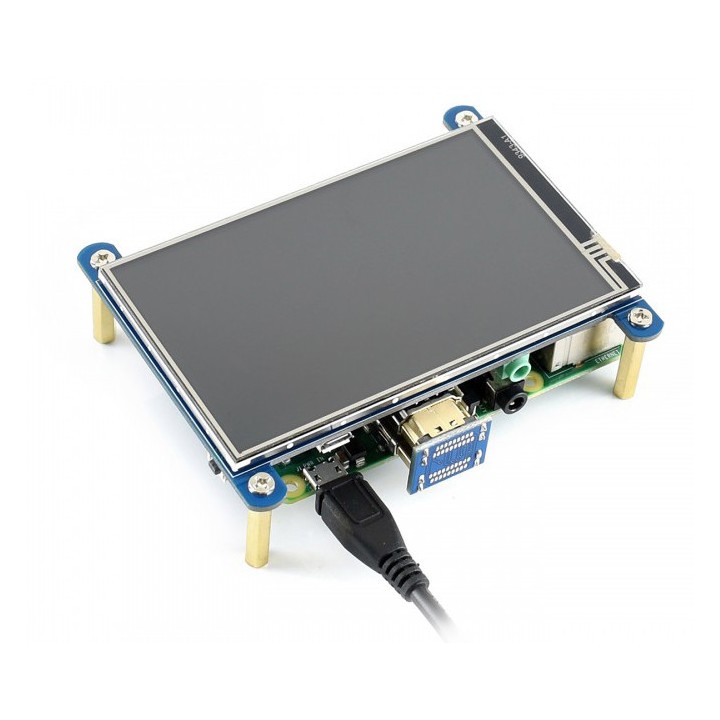

4inch HDMI LCD (H), 480x800, IPS - отличный дисплей для Raspberry Pi от Waveshare диагональю 4", IPS матрицей и резистивной сенсорной панелью. Обладает разрешением 800х480 точек, работает по HDMI интерфейсу, что позволит комфортно с ним работать и даже просматривать видео. Миниатюрный HDMI адаптер, стилус и необходимые крепления входят в комплект поставки. Для вывода звука есть 3,5jack, кроме этого, звук выводиться и через HDMI. Дисплей совместим со всеми версиями Raspbery Pi, однако в случае использования с RPi Zero или RPi 4 потребуется HDMI кабель или переходник соответственно.

Технические характеристики

  • Диагональ: 4 дюйма
  • Разрешение: 800 х 480 пикселей
  • Тип матрицы: IPS
  • Интерфейс: HDMI
  • Тип Touch Screen: резистивный
  • Регулируемая подсветка для снижения энергопотребления
  • HDMI интерфейс для вывода информации, GPIO - для сенсорного управления

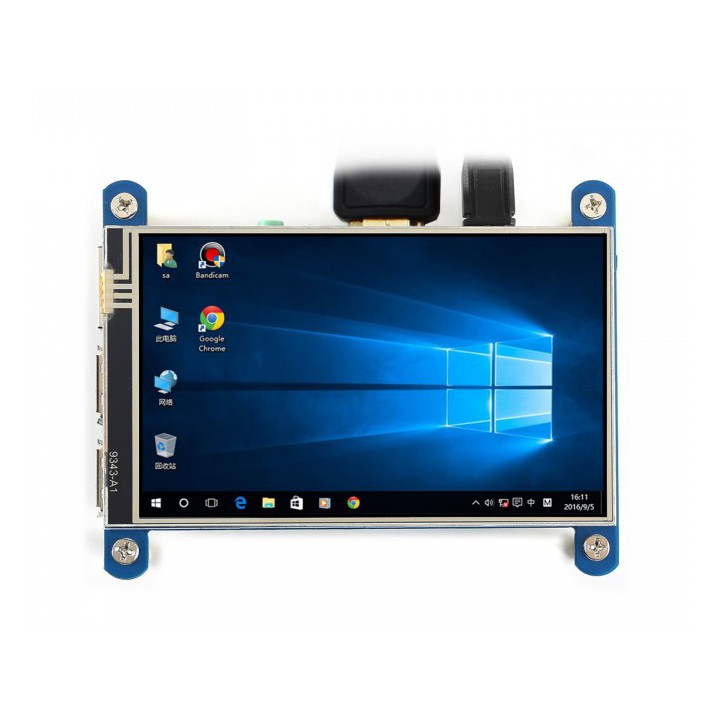

  • Работает не только с Raspberry Pi, также может работать в качестве HDMI дисплея с любыми устройствами (сенсорные функция в данном случае недоступны)
  • Размеры: 98.58 х 76.54 мм.

Комплектация поставки

  • Дисплей 4" HDMI IPS
  • Стилус
  • Миниатюрный HDMI адаптер
  • Необходимый крепеж.

Характеристики

Артикул1892
БрендWaveShare
Роздільна здатність800x480
Габарити98.58 х 76.54 мм
Сумісність зRaspberry Pi
ІнтерфейсHDMI
Тип сенсораРезистивний
МатрицяIPS
Діагональ4"
Інтерфейс сенсорної панеліGPIO

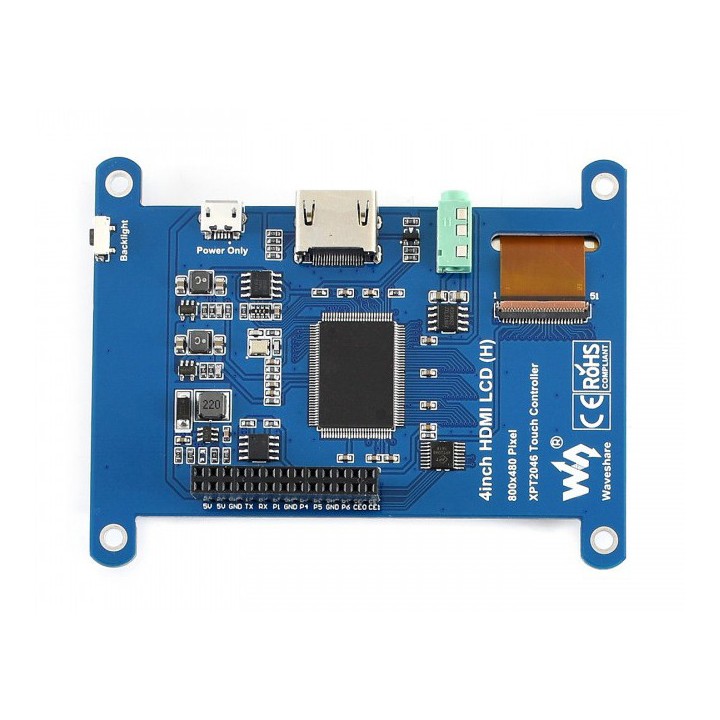

Дисплей 4inch HDMI LCD (H) оснащено портом HDMI для виведення зображення і GPIO гребінкою для сенсорного керування. Для виведення зображення достатньо налаштувати правильну роздільну здатність дисплея в операційній системі, а для активації сенсорних функцій потрібне встановлення драйвера від виробника.

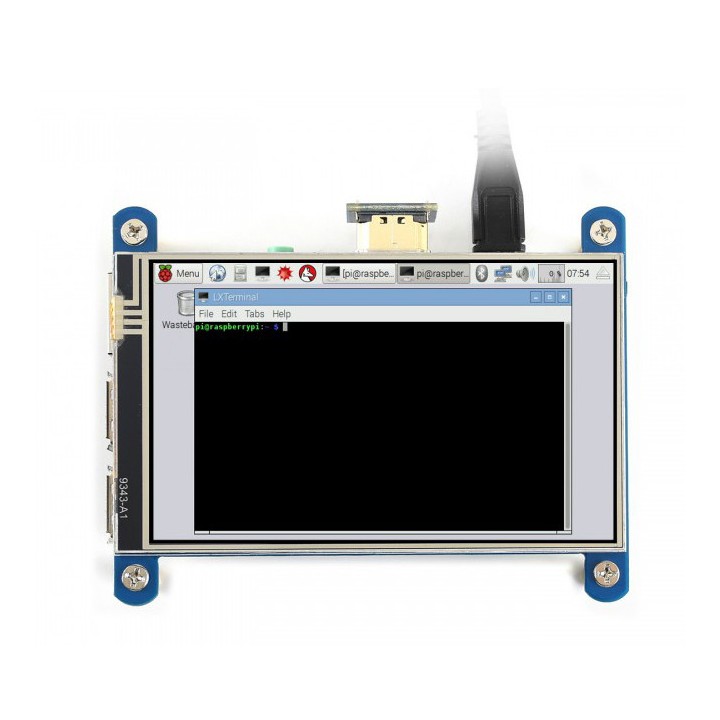

Використання з Raspberry Pi

Для запуску дисплея потрібно додати такі рядки у /boot/config.txt

hdmi_group=2
hdmi_mode=87
hdmi_cvt 480 800 60 6 0 0 0
dtoverlay=ads7846,cs=1,penirq=25,penirq_pull=2,speed=50000,keep_vref_on=0,swapxy=0,pmax=255,xohms=150,xmin=200,xmax=3900,ymin=200,ymax=3900
display_rotate=3

Сенсорні функції дисплея підтримуються після встановлення драйвера. Завантажте репозиторій з конфігураційними скриптами, перейдіть у директорію та виконайте скрипт встановлення з правами root. У прикладі наведено найактуальнішу версію драйвера, для попередніх версій Raspberry Pi або ОС дивіться посилання на архівні версії нижче.

git clone https://github.com/waveshare/LCD-show.git
cd LCD-show/
sudo ./LCD4-800x480-show

Драйвер версії: LCD-show-181201
Драйвер версії: LCD-show-180817

Зміна орієнтації дисплея

Скрипту LCD4-800x480-show можна передати параметр повороту дисплея 0 (за замовчуванням), 90, 180 і 270 градусів повороту.

./LCD4-800x480-show 90

Калібрування сенсорної панелі

Запустіть програму калібрування touchscreen такою командою

su pi
DISPLAY=:0.0 xinput_calibrator

На дисплеї по черзі буде показано 4 точки для калібрування, натискайте їх по черзі якомога точніше (за можливості скористайтеся стилусом), після завершення в терміналі з'являться рядки з даними калібрування.

Doing dynamic recalibration:
Setting new calibration data: 253, 3957, 224, 3820

Ці дані потрібно записати у файл налаштувань сенсорної панелі. Відкрийте файл і внесіть зміни.

sudo nano /etc/X11/xorg.conf.d/99-calibration.conf

У результаті у вас має вийти такий вміст, але з вашими даними калібрування

Section "InputClass"
Identifier	"calibration"
MatchProduct "ADS7843 TouchController"
Option "Calibration"	"253 3957 224 3820"
EndSection

Збережіть файл натисканням CTRL+X, а потім Y, якщо ви використовували nano. Після перезавантаження Raspberry Pi зміни наберуть чинності.

Викликати екранну клавіатуру Ви можете такою командою.

DISPLAY=:0.0 matchbox-keyboard -s 100 extended

Ці інструкції є перекладом і витягом з офіційної документації на wiki виробника.
