Raspberry Pi High Quality Camera

Raspberry Pi High Quality Camera — офіційна камера Raspberry Pi для проєктів, де потрібна висока якість зображення та можливість самостійно обирати оптику. Камера побудована на сенсорі Sony IMX477R з роздільною здатністю 12,3 Мп та підтримує змінні об'єктиви.

High Quality Camera доступна у двох варіантах кріплення: C/CS Mount та M12 Mount. Електроніка та сенсор в обох версіях однакові, тому потрібний варіант обирається залежно від типу об'єктива та конструкції проєкту.

Sony IMX477R 12,3 Мп

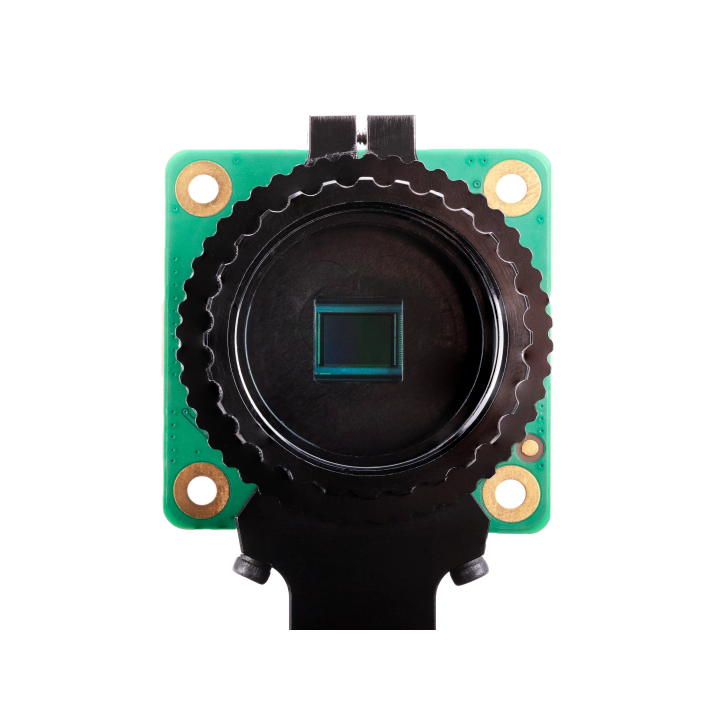

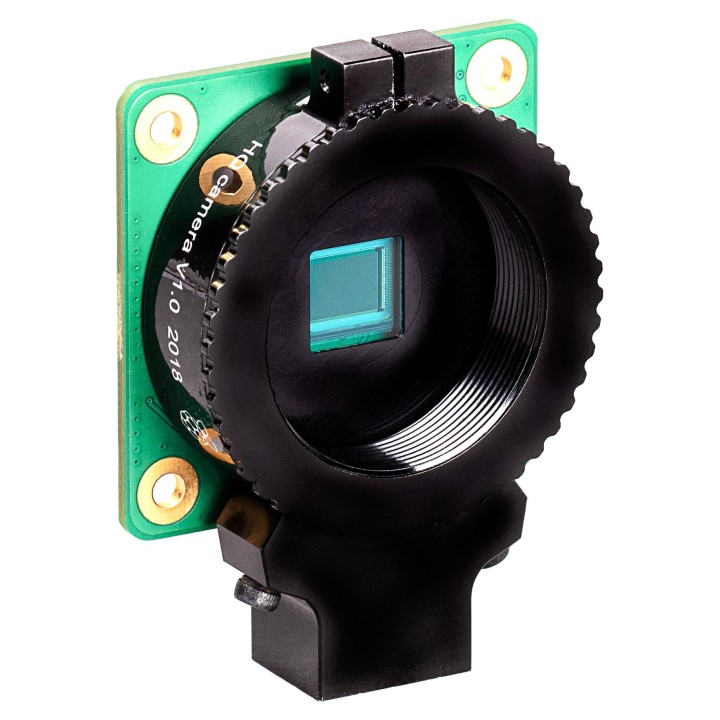

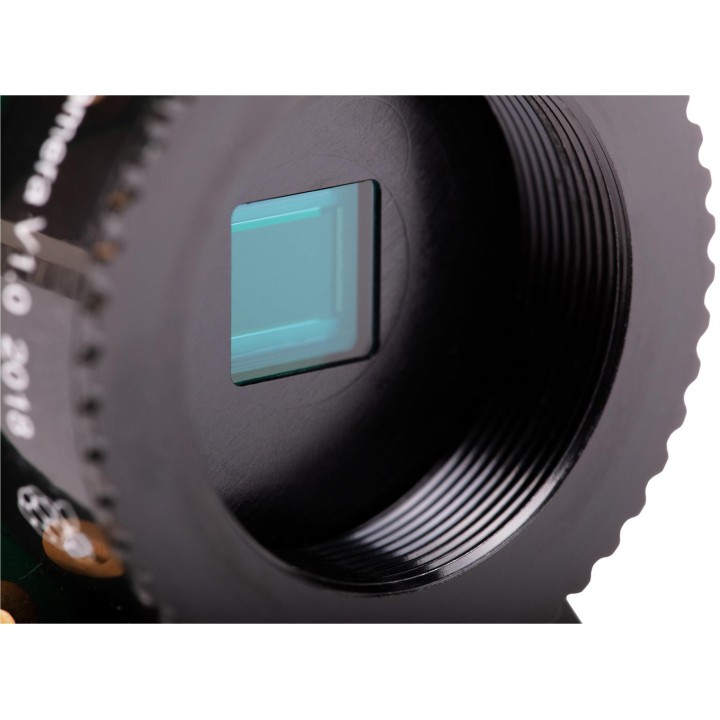

Камера використовує світлочутливий сенсор Sony IMX477R зі зворотним підсвічуванням. Роздільна здатність становить 4056 × 3040 пікселів, діагональ сенсора — 7,9 мм, а розмір одного пікселя — 1,55 × 1,55 мкм.

На відміну від компактних камер Raspberry Pi з вбудованим об'єктивом, High Quality Camera дозволяє встановлювати зовнішню оптику з потрібною фокусною відстанню, кутом огляду та світлосилою.

C/CS Mount або M12 Mount

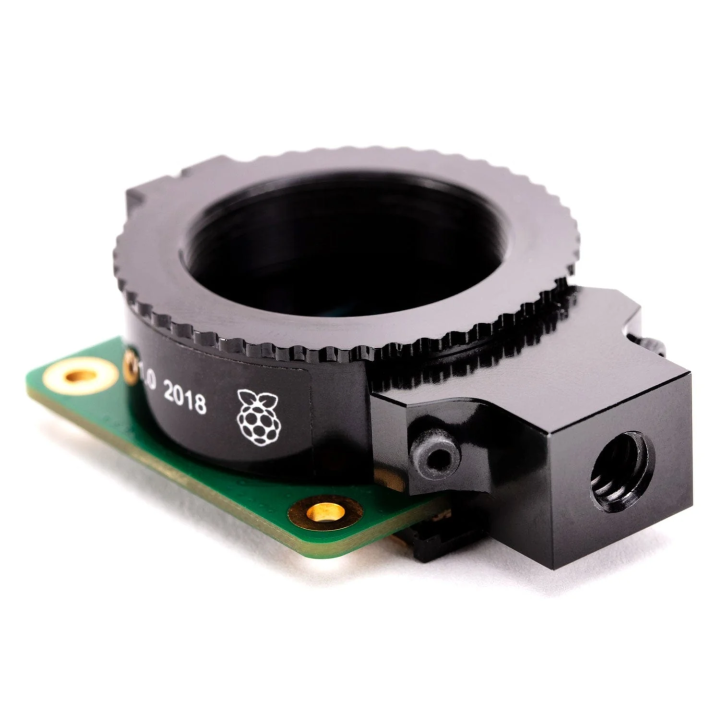

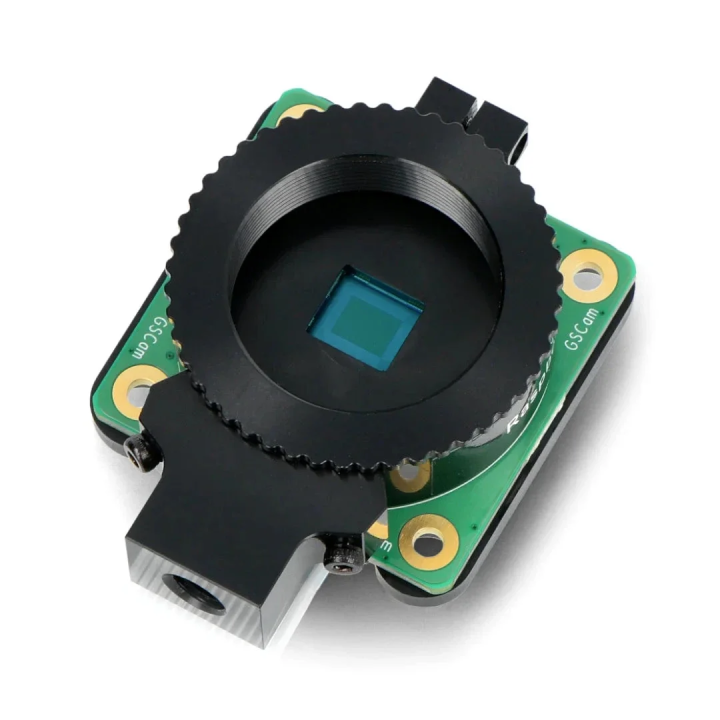

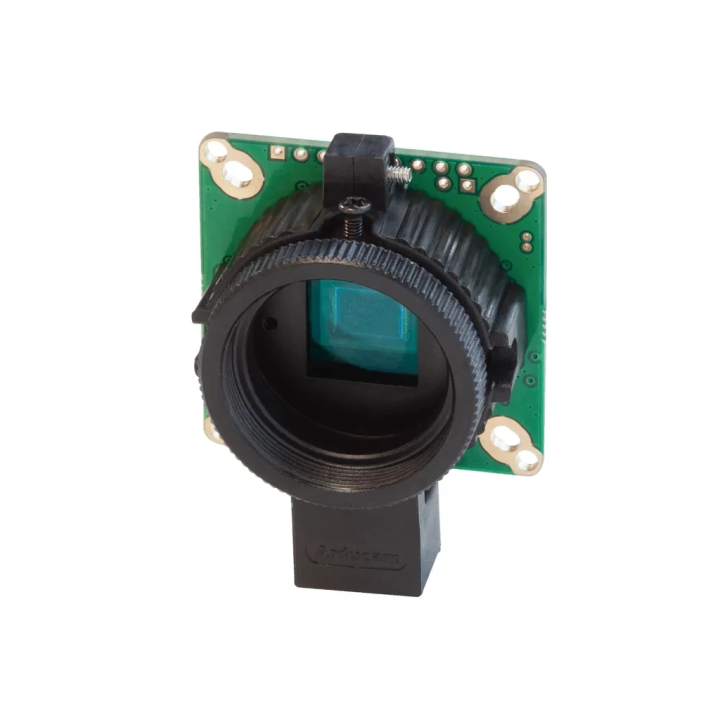

C/CS Mount орієнтована на стандартні змінні C- та CS-об'єктиви, які широко використовуються у відеоспостереженні, машинному зорі, промислових та дослідницьких системах. Версія C/CS комплектується адаптером для встановлення C-mount об'єктивів.

M12 Mount використовує компактні об'єктиви стандарту M12 (S-mount). Така оптика зазвичай має менші габарити та добре підходить для робототехніки, компактних камер, систем моніторингу та вбудованих пристроїв.

Для зйомки віддалених об'єктів із вузьким кутом огляду можна використовувати Raspberry Pi M12 Lens 5MP 25mm Telephoto з фокусною відстанню 25 мм.

Об'єктив до комплекту камери не входить і підбирається окремо відповідно до вибраного типу кріплення.

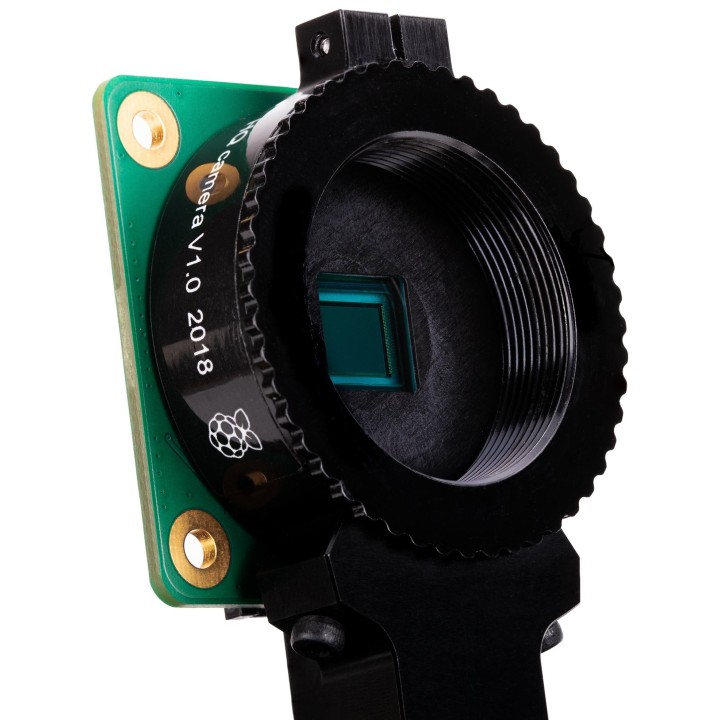

Регульований back focus

Конструкція Raspberry Pi High Quality Camera дозволяє налаштовувати положення об'єктива відносно сенсора. Діапазон back focus залежить від версії:

• M12 Mount — 2,6–11,8 мм;
• C/CS Mount — 12,5–22,4 мм.

Це дозволяє точно налаштувати фокус при використанні різних сумісних об'єктивів.

Вбудований IR-cut фільтр

Перед сенсором встановлений інфрачервоний відсічний фільтр, тому камера оптимізована для роботи у видимому діапазоні та передачі природних кольорів.

Окремої NoIR-версії Raspberry Pi High Quality Camera не випускається. За потреби IR-cut фільтр можна видалити для підвищення чутливості камери в інфрачервоному діапазоні, однак така модифікація є незворотною та призводить до втрати гарантії.

Підключення до Raspberry Pi

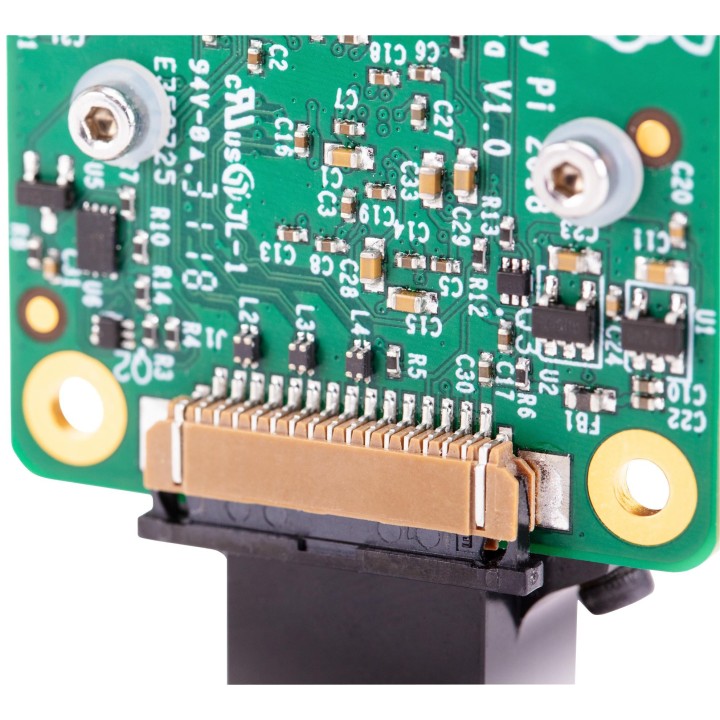

Камера підключається через інтерфейс CSI за допомогою гнучкого FPC-кабелю. У комплекті постачається стандартний 15-pin кабель довжиною 200 мм, який підходить для моделей Raspberry Pi зі стандартним роз'ємом камери.

Для Raspberry Pi 5 та моделей Raspberry Pi Zero потрібен Raspberry Pi Camera Cable Standard–Mini з 15-pin на 22-pin, оскільки ці плати використовують компактний роз'єм камери.

Для яких проєктів підходить HQ Camera

• машинний зір та комп'ютерне бачення;
• робототехніка;
• системи відеоспостереження;
• макро- та теле-зйомка;
• промислові системи контролю;
• таймлапс та довгі експозиції;
• проєкти зі спеціалізованою оптикою.

Якщо змінна оптика не потрібна, а важливі компактні розміри та автоматичне фокусування, зверніть увагу на Raspberry Pi Camera Module 3.

Основні характеристики

• сенсор: Sony IMX477R;
• роздільна здатність: 12,3 Мп;
• максимальна роздільна здатність фото: 4056 × 3040;
• діагональ сенсора: 7,9 мм;
• розмір пікселя: 1,55 × 1,55 мкм;
• вихід сенсора: RAW12 / RAW10 / RAW8;
• відео: до 1080p50 та 720p120;
• IR-cut фільтр: вбудований;
• інтерфейс: CSI;
• кріплення для штатива: 1/4"-20;
• кабель у комплекті: Standard–Standard, 200 мм;
• варіанти кріплення об'єктива: C/CS Mount або M12 Mount.

Комплектація

C/CS Mount:

• Raspberry Pi High Quality Camera C/CS Mount;
• C–CS адаптер;
• 200 мм FPC camera cable.

M12 Mount:

• Raspberry Pi High Quality Camera M12 Mount;
• елементи фіксації M12-об'єктива;
• 200 мм FPC camera cable.

Зверніть увагу: об'єктив та Raspberry Pi до комплекту не входять.
