Raspberry Pi Camera Cable Standard–Mini

Raspberry Pi Camera Cable Standard–Mini — офіційний гнучкий шлейф для підключення камер Raspberry Pi зі стандартним 15-контактним роз'ємом до плат із компактним 22-контактним CSI/MIPI роз'ємом.

Кабель необхідний для використання більшості офіційних камер Raspberry Pi з Raspberry Pi 5, а також підходить для Raspberry Pi Zero, Zero W та Zero 2 W. Доступні версії довжиною 200, 300 та 500 мм.

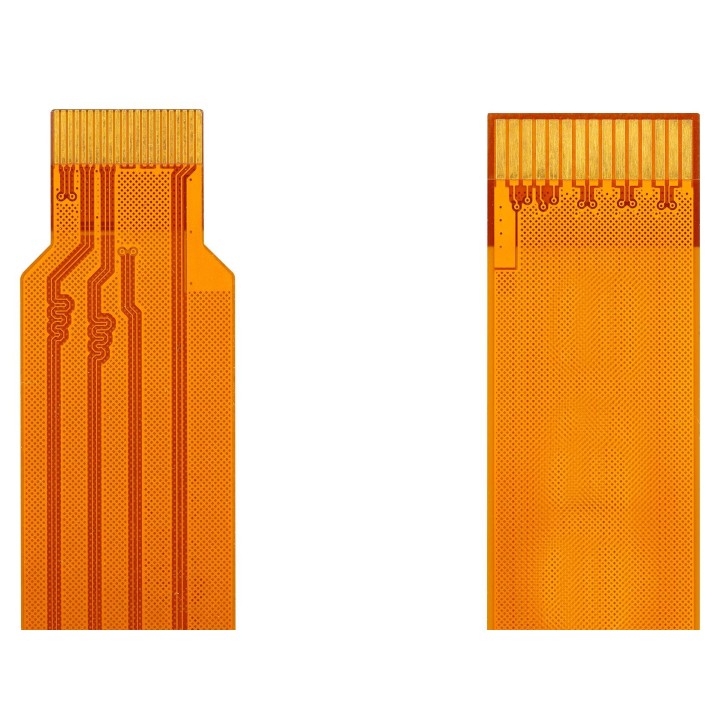

15-pin Standard — 22-pin Mini

Офіційні камери Raspberry Pi використовують стандартний 15-pin роз'єм. Повнорозмірні Raspberry Pi до Raspberry Pi 4 включно також мають 15-pin роз'єм, тому з ними зазвичай використовується кабель Standard–Standard.

У Raspberry Pi 5 та моделях Raspberry Pi Zero використовується компактний 22-pin роз'єм. Для підключення до нього стандартної камери потрібен саме кабель Standard–Mini: 15-pin → 22-pin.

Для Raspberry Pi 5

Raspberry Pi 5 оснащений двома компактними MIPI-роз'ємами CAM/DISP. Raspberry Pi Camera Cable Standard–Mini дозволяє підключати до них сумісні CSI-камери Raspberry Pi.

Наприклад, для підключення Raspberry Pi High Quality Camera до Raspberry Pi 5 такий кабель потрібен замість стандартного 15-pin шлейфа, що постачається разом із камерою.

Сумісні камери

Шлейф підходить для офіційних камер Raspberry Pi зі стандартним 15-pin CSI-роз'ємом, зокрема:

• Raspberry Pi Camera Module 3;
• Raspberry Pi High Quality Camera C/CS Mount та M12 Mount;
• Raspberry Pi AI Camera;
• Raspberry Pi Global Shutter Camera;
• Raspberry Pi Camera Module 2 та інші сумісні камери зі стандартним 15-pin роз'ємом.

Вибір довжини

• 200 мм — оптимальний варіант для більшості компактних конструкцій;
• 300 мм — додаткова свобода при розміщенні камери всередині корпусу або пристрою;

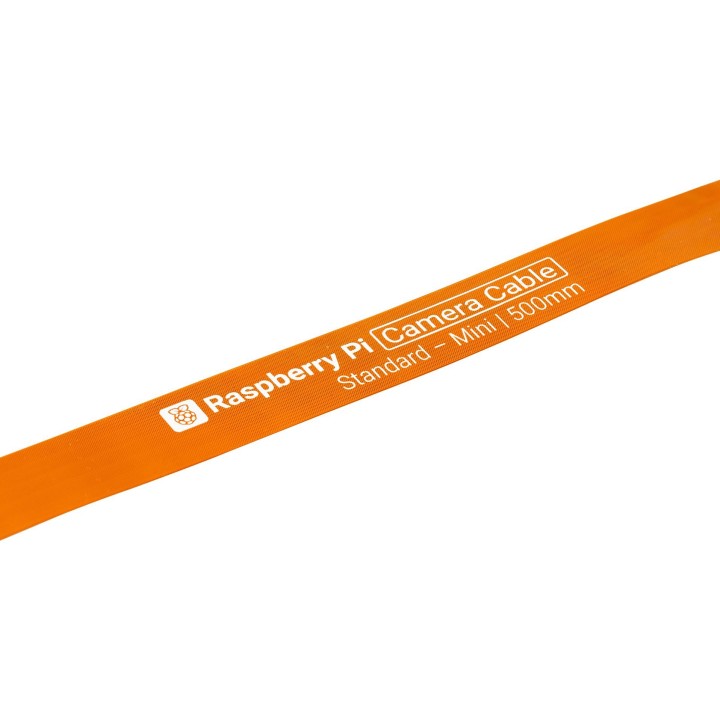

• 500 мм — для проєктів, де камера встановлюється на значній відстані від Raspberry Pi.

Основні характеристики

• виробник: Raspberry Pi;
• тип: Camera Cable Standard–Mini;
• інтерфейс: MIPI CSI-2;
• роз'єм з боку камери: 15-pin, Standard;
• роз'єм з боку Raspberry Pi: 22-pin, Mini;
• доступні довжини: 200, 300 та 500 мм;
• сумісність: Raspberry Pi 5, Raspberry Pi Zero, Zero W, Zero 2 W та сумісні плати з 22-pin CSI-роз'ємом.
