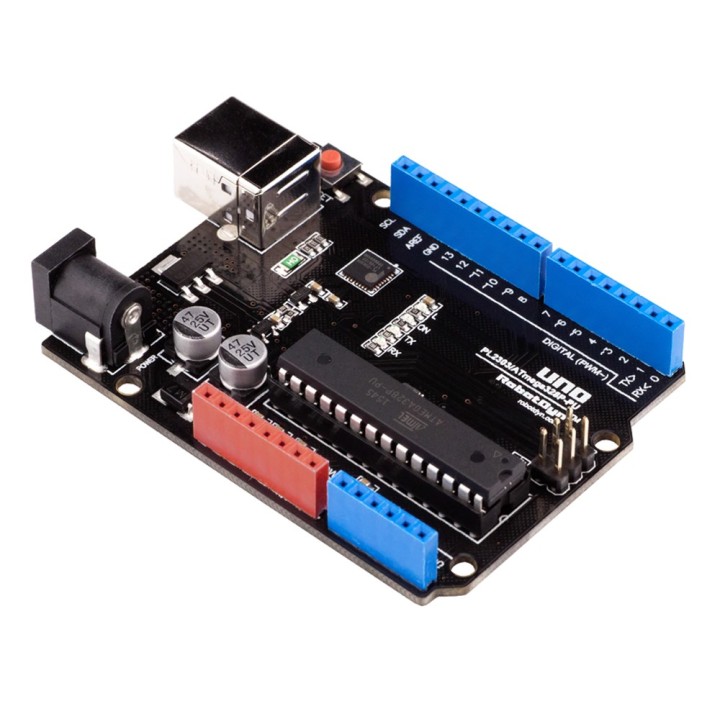

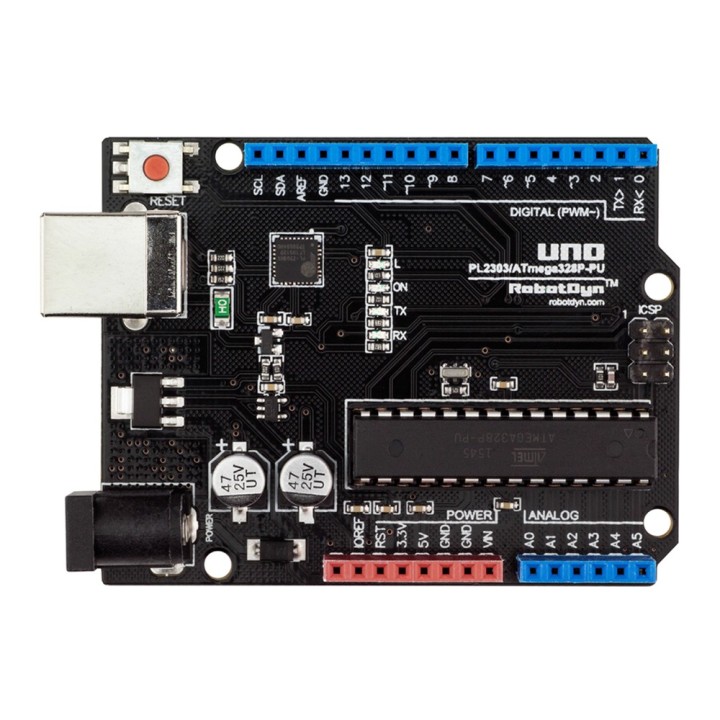

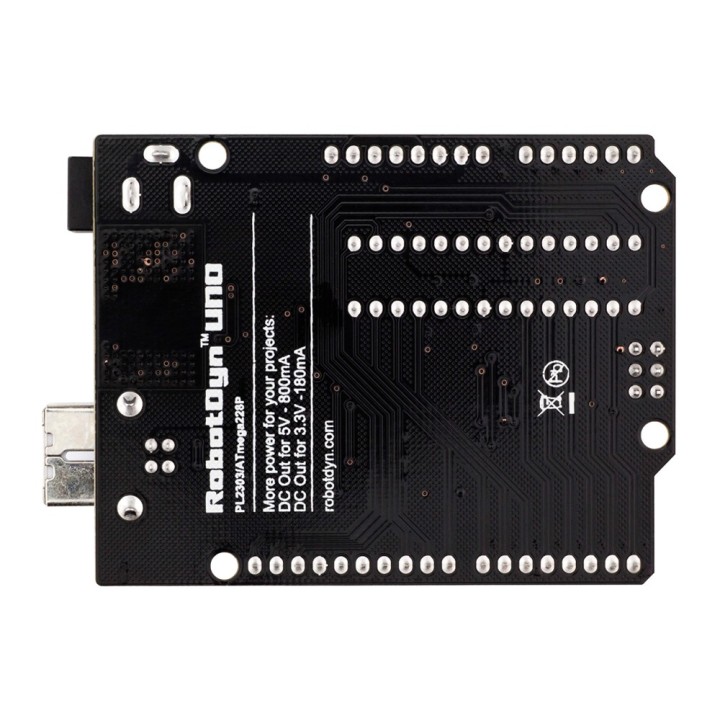

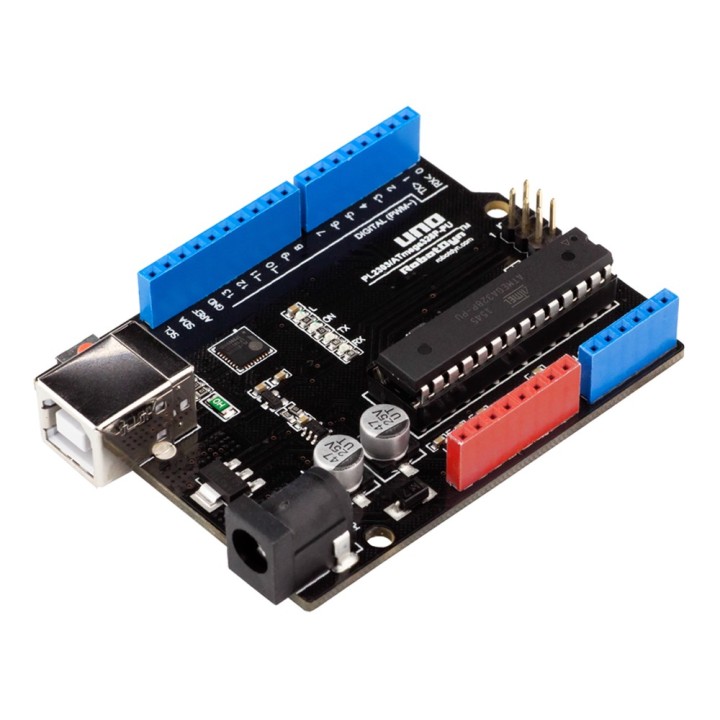

Classic RobotDyn UNO R3 ATmega328P

Classic UNO R3 ATmega328P-PU - це контролер від RobotDyn, який побудований на чипі ATmega328P та USB-UART інтерфейсному чипі Profilic PL2303. RobotDyn UNO R3 ATmega328P повністю сумісна з Arduino UNO та Arduino IDE. Плата виконана з якісних компонентів, розміщених на чистому аркуші текстоліту з акуратним паянням.

RobotDyn UNO R3 підключається до ПК кабелем USB type B. Живлення можна подавати через нього ж (5V) або через роз'єм живлення (6-12V). Зверніть увагу, що чим вища вхідна напруга, тим нижча вихідна сила струму.

Classic UNO R3 від RobotDyn має 14 цифрових каналів вводу/виводу (6 з яких можна використовувати як виводи ШІМ), 6 аналогових каналів виводу, 4 UART, кварцовий резонатор на 16 МГц, роз'єм USB, гніздо живлення, колодка ICSP та кнопка перезавантаження.
Для зручності користувача використовуються кольорові роз'єми:

• синій - для аналогових та цифрових входів/виходів
• червоний - для живлення.

Технічні характеристики Мікроконтролер: ATmega328P Робоча напруга: 5V Вхідна напруга: 7 - 12V Вхідна напруга (рекомендована): 7 - 9V Цифрові канали вводу/виводу: 14 (з яких 6 забезпечують вивід ШІМ) Аналогові канали вводу: 6 Постійний струм через вхід/вихід: 40 mA Постійний струм для виводу 3.3 В: 50 mA ППЗП (Flash Memory): 32 КБ з яких 0,5 КБ використовується завантажувачем ОЗП (SRAM): 2КБ ПЗП (EEPROM): 1КБ Тактова частота: 16MHz Вага: 28g.
