Raspberry Pi Active Cooler

Raspberry Pi Active Cooler — офіційна система активного охолодження для Raspberry Pi 5. Вона поєднує великий анодований алюмінієвий радіатор із компактним керованим вентилятором і призначена для ефективного відведення тепла під час тривалого високого навантаження.

Active Cooler особливо корисний для серверних задач, компіляції, контейнерів, роботи з NVMe, AI-навантажень та інших сценаріїв, де Raspberry Pi 5 тривалий час працює з високим навантаженням на процесор.

Активне охолодження Raspberry Pi 5

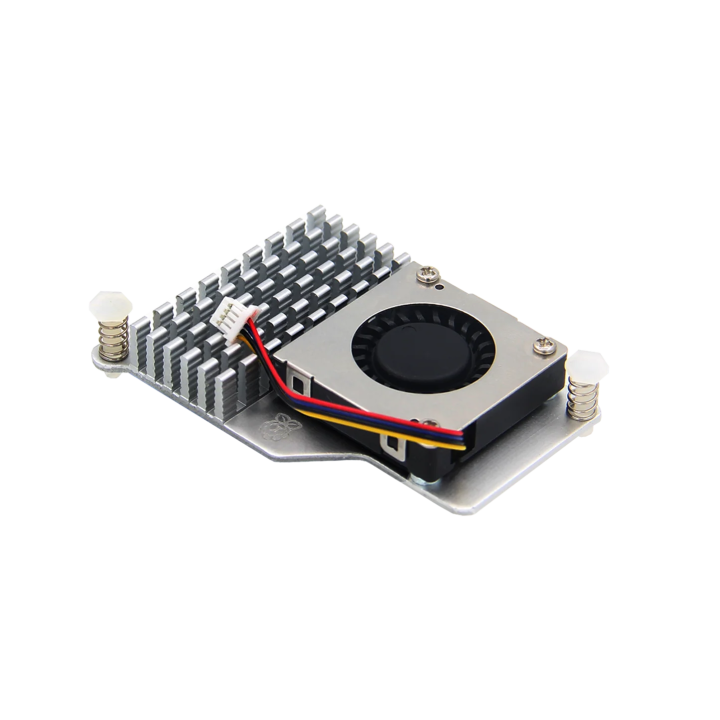

Основою Raspberry Pi Active Cooler є суцільний алюмінієвий радіатор, який контактує з основними компонентами плати через попередньо встановлені термопрокладки. Вентилятор продуває радіатор і забезпечує активне відведення тепла.

Система підключається до спеціального 4-контактного роз'єму вентилятора Raspberry Pi 5 та отримує живлення безпосередньо від плати.

Автоматичне керування вентилятором

Швидкість вентилятора регулюється автоматично залежно від температури Raspberry Pi 5. Для керування використовується PWM, а тахометр дозволяє системі контролювати фактичну швидкість обертання.

Максимальна швидкість вентилятора становить приблизно 8000 об/хв, а максимальний повітряний потік — 1,09 CFM.

Для тривалих навантажень

Raspberry Pi Active Cooler призначений для сценаріїв, де Raspberry Pi 5 працює під постійним або тривалим навантаженням і пасивного охолодження недостатньо.

Він добре підходить для:

• серверів та домашніх лабораторій;
• Home Assistant;
• Docker та контейнерів;
• компіляції програмного забезпечення;
• NVMe-накопичувачів;
• машинного навчання та AI;
• робототехніки;
• тривалих обчислювальних задач.

Сумісність з M.2 HAT+

Active Cooler можна використовувати разом із Raspberry Pi M.2 HAT+. Конструкція плати M.2 HAT+ передбачає достатній простір для встановленого активного кулера, тому Raspberry Pi 5 може одночасно використовувати NVMe SSD та активне охолодження.

AI-проєкти на Raspberry Pi 5

Активне охолодження також доцільне для Raspberry Pi 5 із AI-прискорювачами, зокрема Raspberry Pi AI HAT+ та Raspberry Pi AI HAT+ 2, коли система працює з комп'ютерним зором, нейронними мережами або локальними AI-моделями.

Монтаж

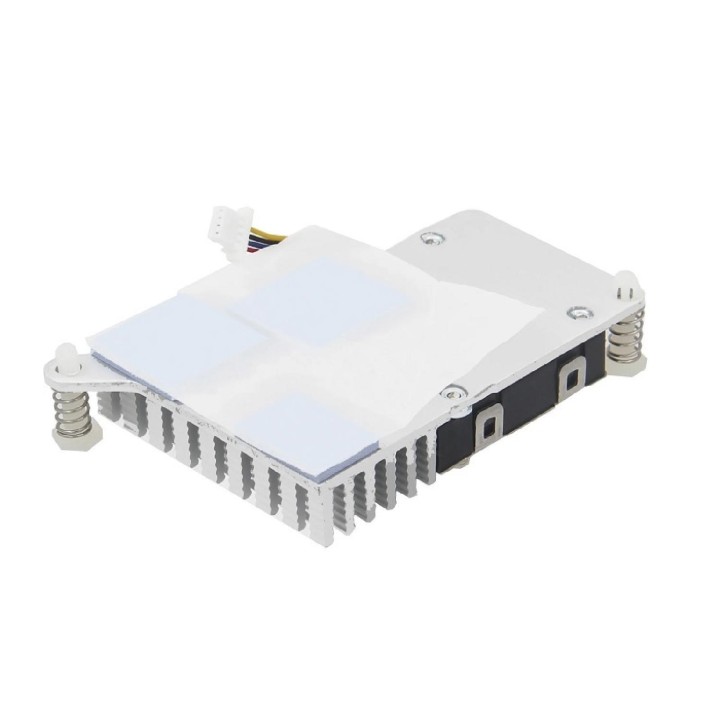

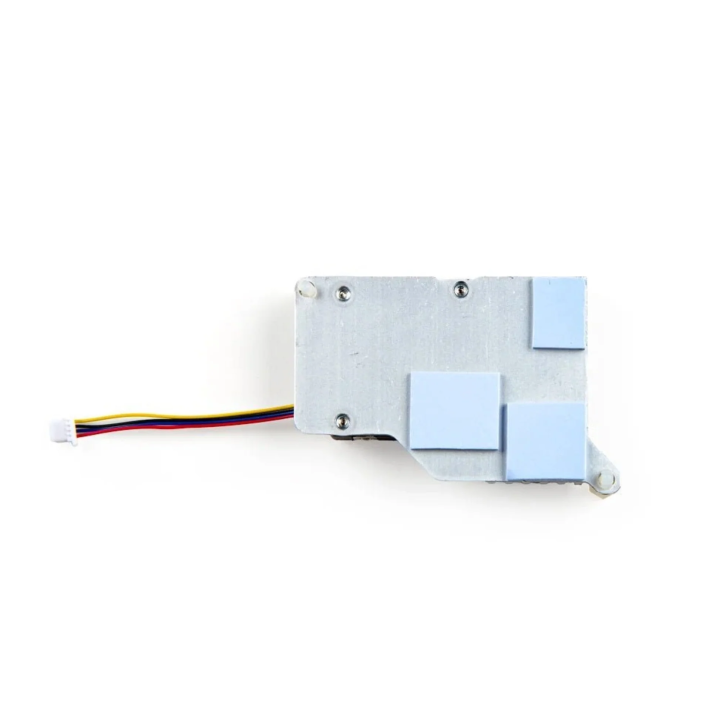

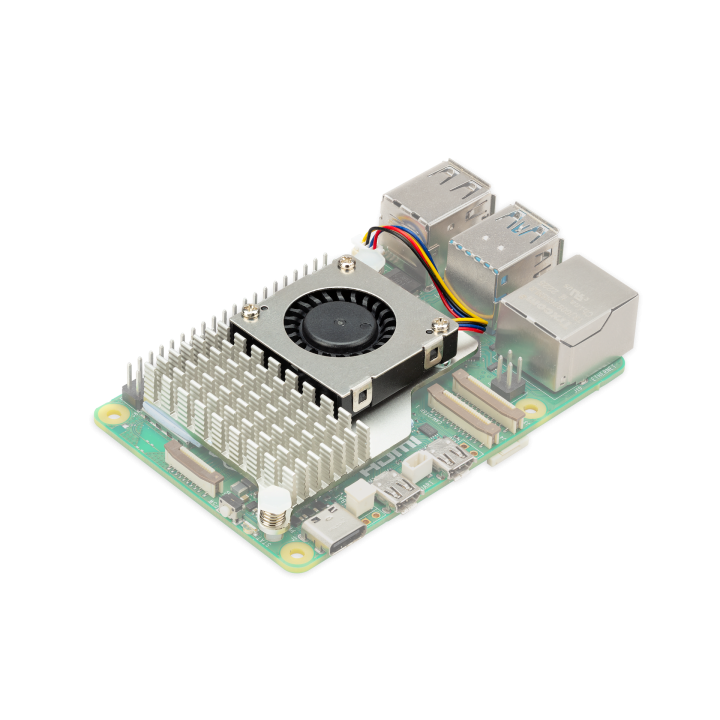

Raspberry Pi Active Cooler встановлюється безпосередньо на плату Raspberry Pi 5 за допомогою двох підпружинених фіксаторів. На нижній стороні радіатора вже встановлені термоінтерфейси, тому додаткова термопаста не потрібна.

Виробник рекомендує не знімати Active Cooler після встановлення без необхідності, оскільки повторний демонтаж може погіршити стан фіксаторів і термопрокладок.

Основні характеристики Raspberry Pi Active Cooler

• сумісність: Raspberry Pi 5;
• тип: активне охолодження;
• матеріал радіатора: анодований алюміній;
• живлення: 5 В DC від роз'єму вентилятора Raspberry Pi 5;
• керування: PWM;
• контроль швидкості: тахометр;
• максимальна швидкість вентилятора: 8000 об/хв ±15%;
• максимальний повітряний потік: 1,09 CFM;
• розміри: приблизно 63,5 × 42,5 мм;
• маса: близько 28 г.

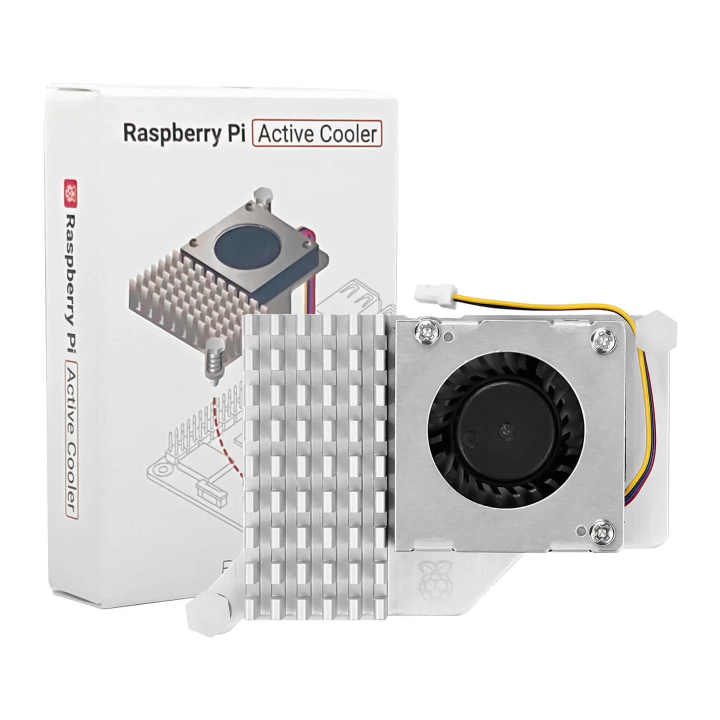

Комплектація

• алюмінієвий радіатор;
• встановлений вентилятор;
• підпружинені кріплення;
• попередньо встановлені термопрокладки.

Зверніть увагу: Raspberry Pi 5 до комплекту не входить.
