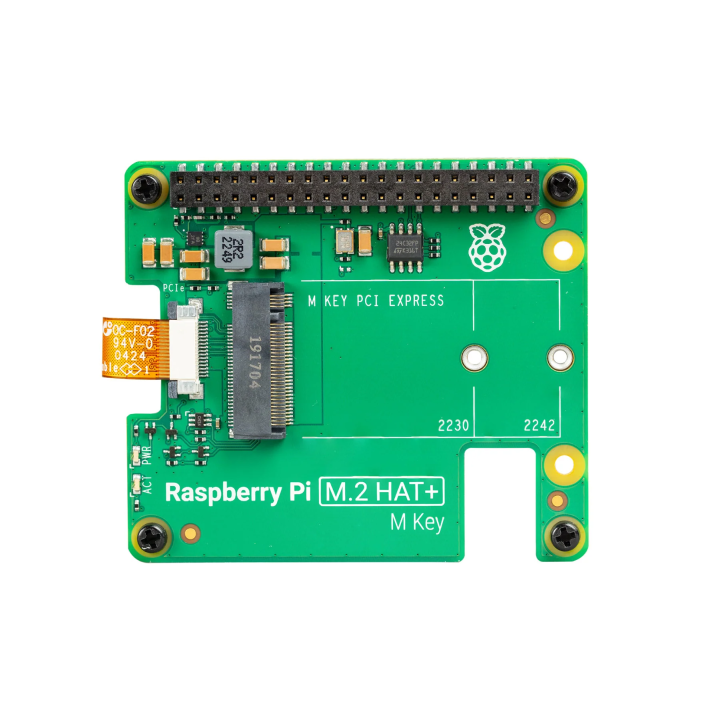

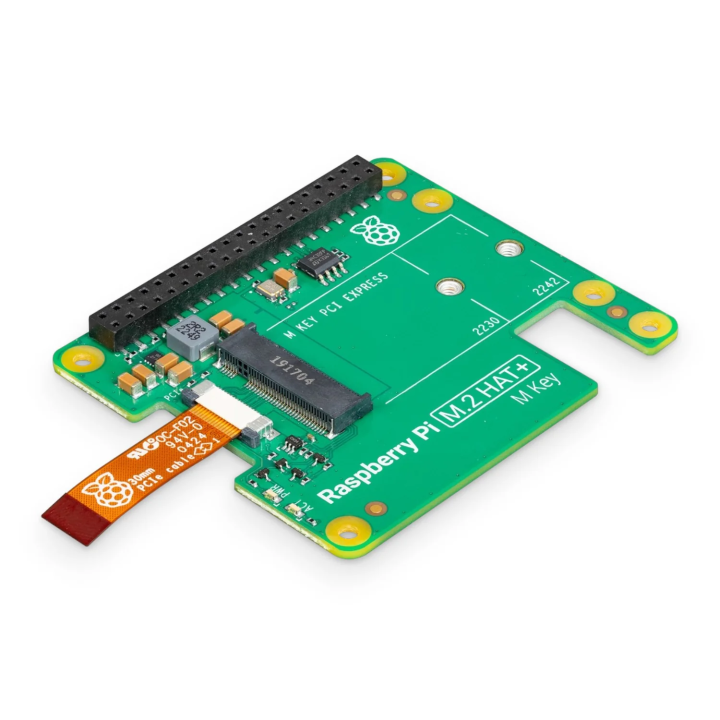

Raspberry Pi M.2 HAT+

Raspberry Pi M.2 HAT+ — офіційна плата розширення для Raspberry Pi 5, призначена для підключення NVMe SSD та інших пристроїв із роз'ємом M.2 M Key через інтерфейс PCI Express.

M.2 HAT+ дозволяє використовувати швидкі NVMe-накопичувачі замість microSD-карти, прискорюючи запуск операційної системи, програм та роботу з великими обсягами даних. Плата підтримує M.2-пристрої форматів 2230 та 2242.

NVMe SSD для Raspberry Pi 5

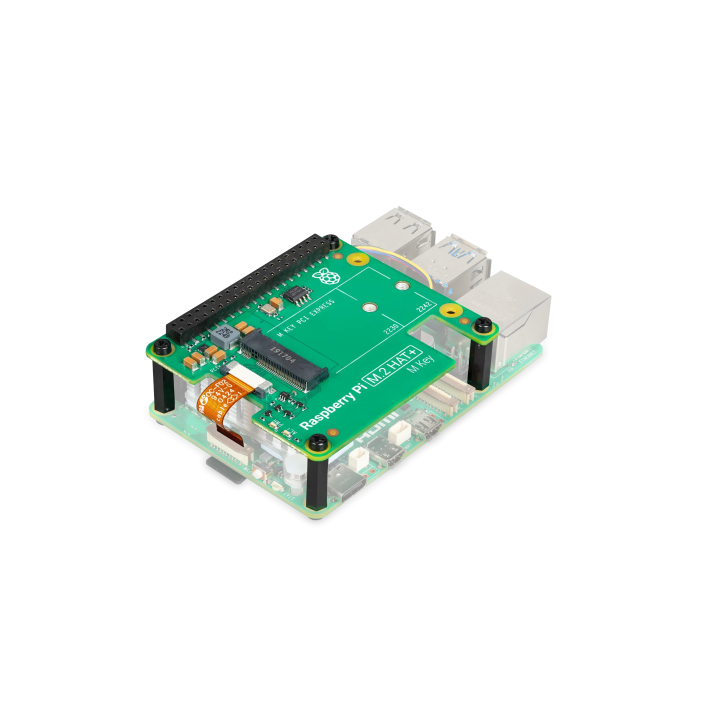

Raspberry Pi M.2 HAT+ підключається безпосередньо до зовнішнього PCIe-інтерфейсу Raspberry Pi 5 за допомогою комплектного FFC-кабелю. Плата перетворює цей інтерфейс на стандартний роз'єм M.2 M Key, що дозволяє встановити сумісний NVMe SSD або інший PCIe-пристрій.

Підтримуються накопичувачі форм-факторів M.2 2230 та M.2 2242. Для надійної фіксації SSD у комплекті передбачене спеціальне кріплення.

PCIe 2.0 x1 зі швидкістю до 500 МБ/с

Плата використовує однолінійний інтерфейс PCI Express 2.0 x1 із піковою пропускною здатністю до 500 МБ/с. Це значно розширює можливості підсистеми зберігання даних Raspberry Pi 5 порівняно зі звичайною microSD-картою.

M.2 HAT+ може забезпечувати підключений M.2-пристрій струмом до 3 А та оснащена світлодіодними індикаторами живлення й активності.

Завантаження Raspberry Pi 5 з NVMe

Raspberry Pi 5 підтримує завантаження операційної системи безпосередньо з NVMe SSD, встановленого через M.2 HAT+. Після запису Raspberry Pi OS на накопичувач система може використовувати його як основний завантажувальний диск.

NVMe SSD особливо корисний для серверів, Home Assistant, контейнерів, баз даних, розробки програмного забезпечення та інших задач із великою кількістю операцій читання та запису.

Стандарт HAT+ та автоматичне визначення

Raspberry Pi M.2 HAT+ відповідає офіційній специфікації Raspberry Pi HAT+. Raspberry Pi OS може автоматично визначати встановлену плату та підключені до неї сумісні пристрої.

Сумісність з Raspberry Pi Active Cooler

Комплектні різьбові стійки залишають достатньо місця для встановлення Raspberry Pi Active Cooler під платою M.2 HAT+. Це дозволяє одночасно використовувати NVMe-накопичувач та активне охолодження Raspberry Pi 5.

При використанні офіційного корпусу Raspberry Pi 5 стандартний M.2 HAT+ потребує зняття верхньої кришки та штатного вентилятора корпусу.

Основні характеристики Raspberry Pi M.2 HAT+

• сумісність: Raspberry Pi 5;
• інтерфейс з Raspberry Pi: PCI Express 2.0 x1;
• пікова швидкість передачі даних: до 500 МБ/с;
• роз'єм для накопичувача: M.2 M Key;
• підтримувані форм-фактори: M.2 2230 та 2242;
• живлення підключеного M.2-пристрою: до 3 А;
• індикатори живлення та активності;
• відповідність специфікації Raspberry Pi HAT+;
• робоча температура: 0…50 °C;
• розміри: 56,5 × 65 мм.

Комплектація

• Raspberry Pi M.2 HAT+;
• FFC-кабель PCIe;
• 16-мм GPIO stacking header;
• різьбові стійки;
• монтажні гвинти;
• кріплення для M.2-накопичувача.

Зверніть увагу: Raspberry Pi 5, NVMe SSD та система охолодження до комплекту не входять.
