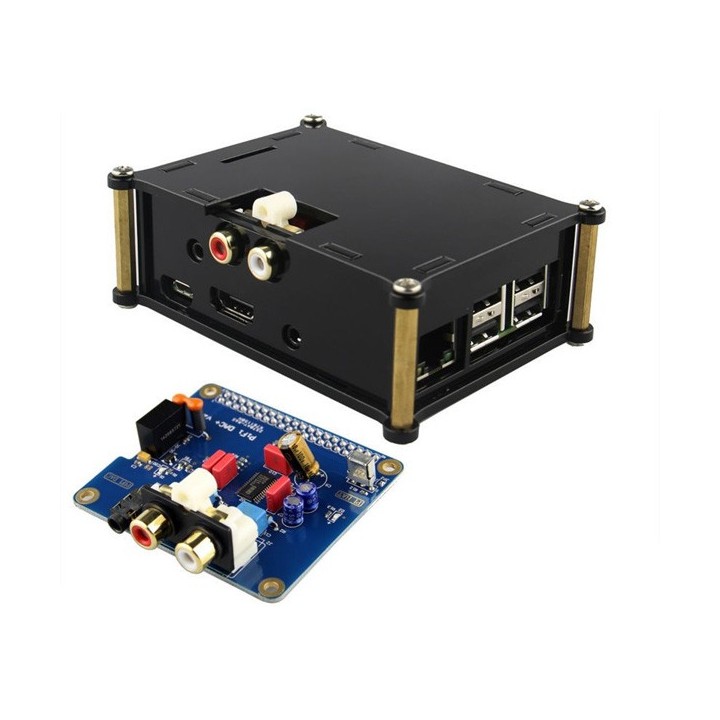

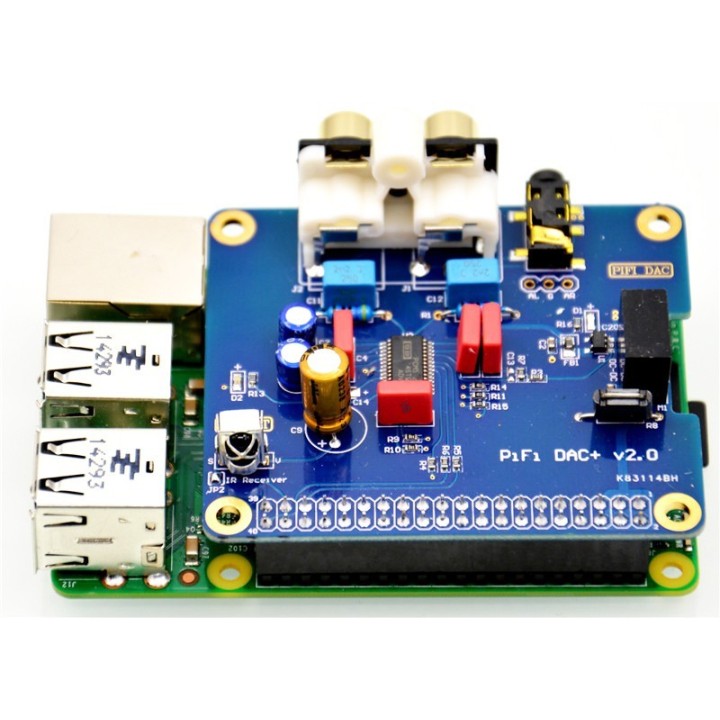

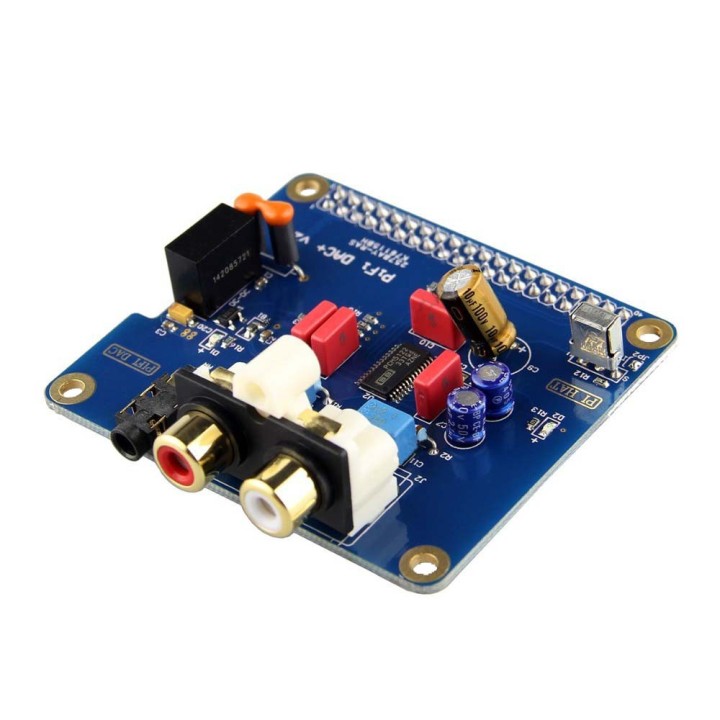

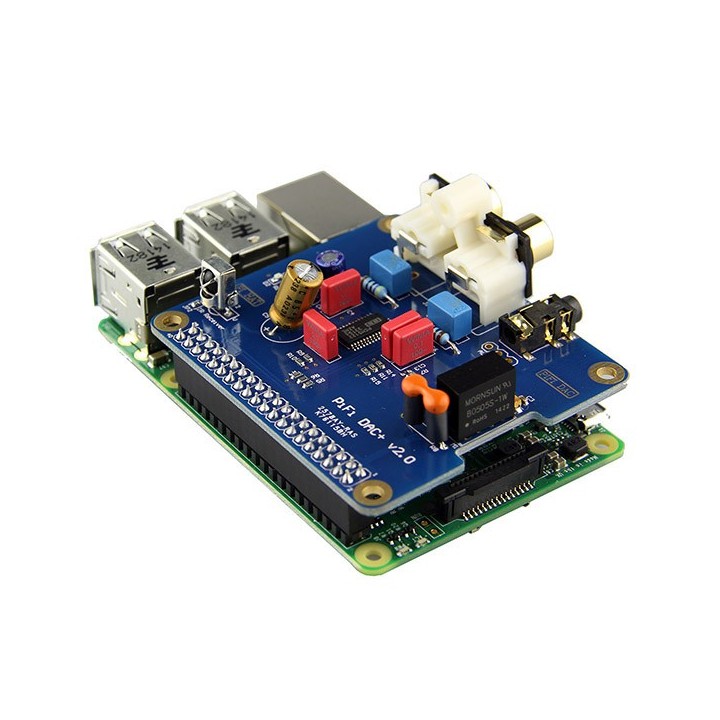

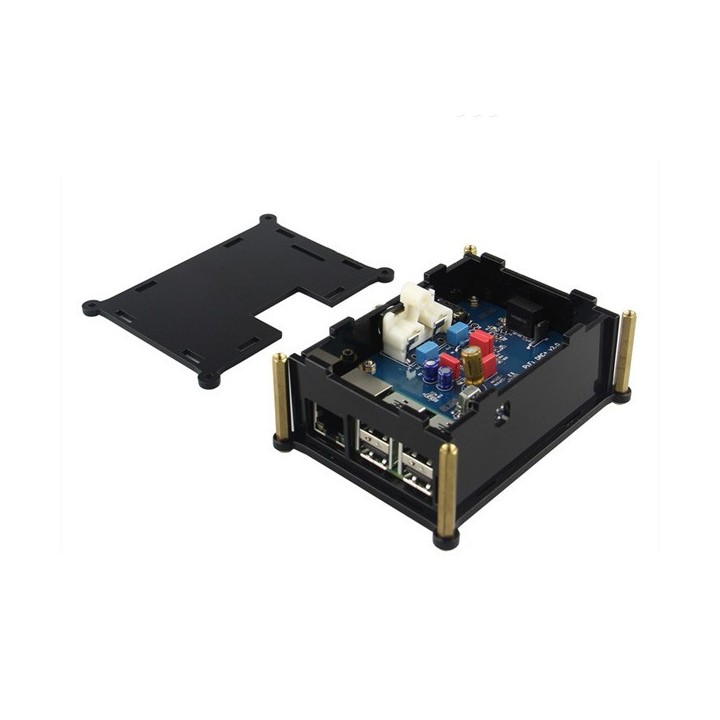

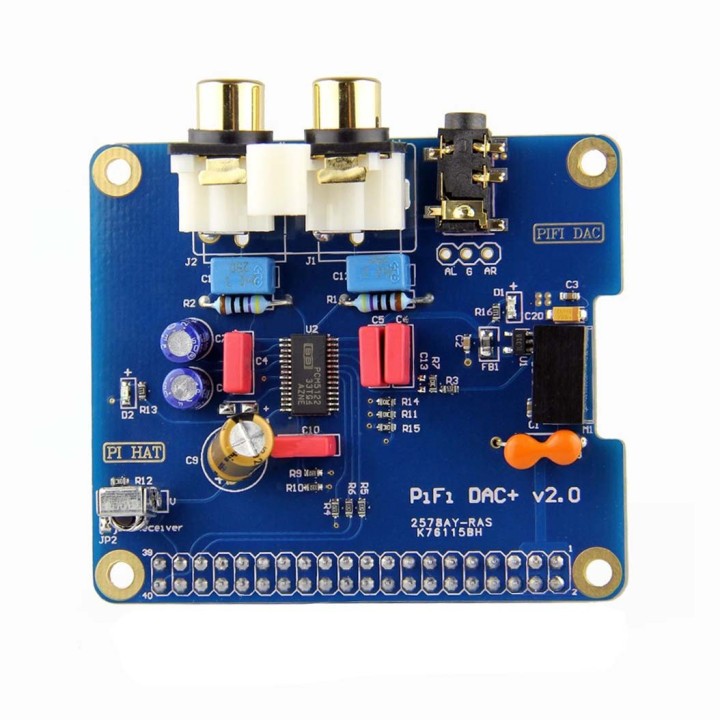

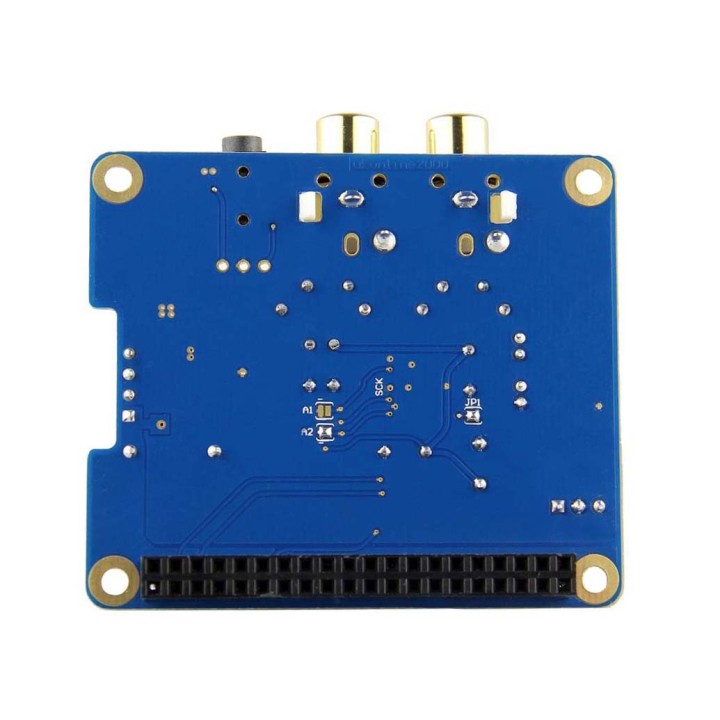

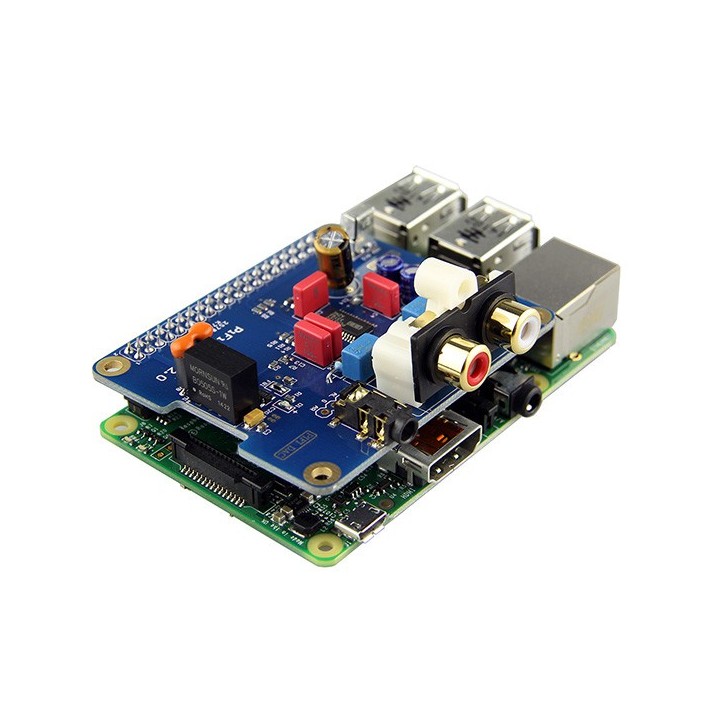

Звукова плата розширення PiFi DAC+ для Raspberry Pi Зображення

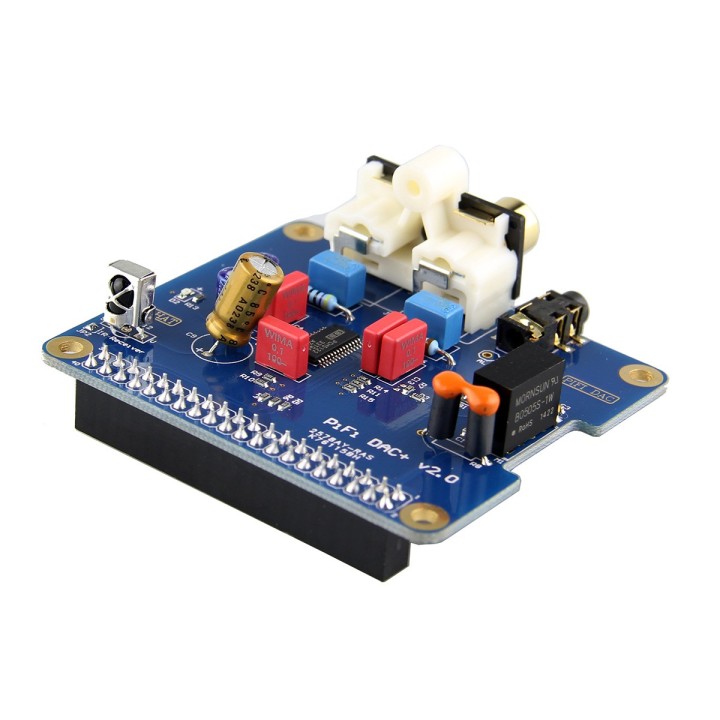

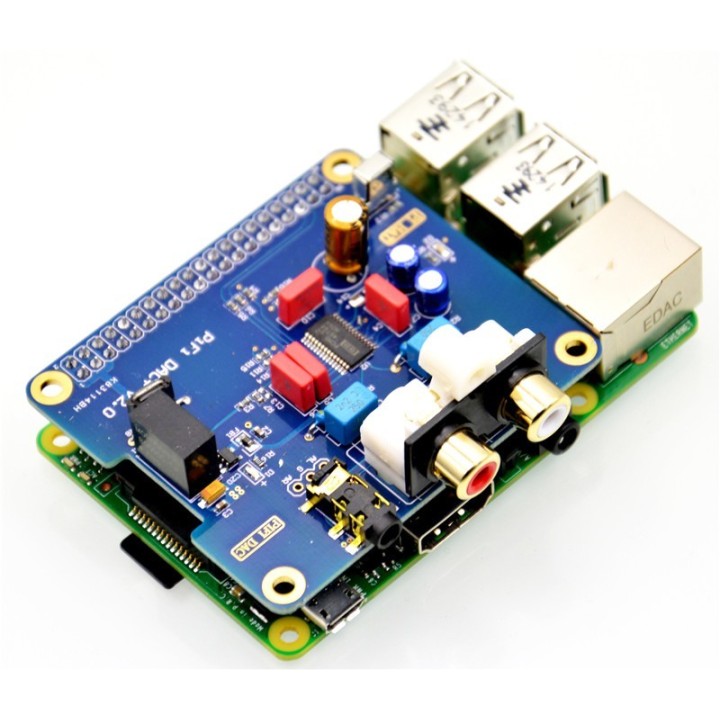

Звукова плата розширення PiFi DAC+ для Raspberry Pi
Архівний товар
PiFi DAC+ - це звукова плата розширення для Raspberry Pi B+ та Raspberry Pi 2B, побудована на базі чипа PCM5122, яка працює через I2C інтерфейс. Підтримує регулювання гучності, для якісного звуку має вихід 3,5 jack та 2хRCA, інфрачервоний приймач та світлодіоди для відображення статусу роботи. Працює з такими системами, як Volumio, XBMC.
Відтепер проблема шумного "джека" на RPi вирішена: PiFi DAC+ - це звукова плата розширення для Raspberry Pi B+ та Raspberry Pi 2B, побудована на базі чипа PCM5122, яка працює через I2C інтерфейс. Підтримує регулювання гучності, для якісного звуку має вихід 3,5 jack та 2хRCA, інфрачервоний приймач та світлодіоди для відображення статусу роботи. Працює з такими системами, як Volumio, XBMC.
Особливості
|
 |
Характеристики
| Артикул | 1198 |
| Сумісність з | Raspberry Pi |
Зміст
- Налаштування у Volumio
- Налаштування у Raspbian (kernel 3.18 і вище)
- Налаштування у Raspbian (kernel 3.17 і нижче)
Налаштування у Volumio
У Розділі System - I2S Driver - виберіть налаштування "HifiBerry +", збережіть налаштування і перезавантажте Raspberry Pi
Налаштування у Raspbian (з ядром 3.18.x і вище)
1. Видаліть такий рядок з файлу /etc/modules
snd_bcm2835
2. Додайте у файл /boot/config.txt такий рядок
dtoverlay=hifiberry-dacplus
3. Створіть файл /etc/asound.conf з таким вмістом
pcm.!default {
type hw card 0
}
ctl.!default {
type hw card 0
}
4. Перезавантажуйтеся і можете перевірити стан звукової системи командою
aplay -l
Налаштування у Raspbian (з ядром 3.17.x і нижче. Дуже старі версії ОС)
1. Видаліть такий рядок з файлу /etc/modules
snd_bcm2835
2. Додайте у файл /etc/modules такі рядки
snd_soc_bcm2708 bcm2708_dmaengine snd_soc_pcm512x snd_soc_hifiberry_dacplus
3. Створіть файл /etc/asound.conf з таким вмістом
pcm.!default {
type hw card 0
}
ctl.!default {
type hw card 0
}
4. Перезавантажуйтеся і можете перевірити стан звукової системи командою
aplay -l
Відгуки покупців
5.0
4 відгуків
А
Андрей
А со старой моделькой RPi 1 работает?
Чи був відгук корисним?
M
MiniBoard
Здравствуйте, Андрей!
Данная плата совместима со всеми Model B по типу подключения, с другими - будут сложности при подключении, придется искать необходимые контакты на GPIO панели платы и подключать джамперами.
Чи був відгук корисним?
Я
Ярослав
Доброго дня!
а для Raspberry Pi 3B дана плата не підходить?
Які у вас ще є варіанти звукових плат з виходом на 3.5. Дякую!
Чи був відгук корисним?
M
MiniBoard
Вiтаємо, Ярославе!
Ця плата пiдходить до Raspberry Pi 3 Model B.
Найближча альтернатива - X600 вiд Suptronics (код товару: 1372), але в планi звуку вона не DAC, а HDMI - 3.5mm audio jack перехiдник.
Чи був відгук корисним?
Р
Роман
Чи можна використовувати цю PiFi DAC+ з Raspberry Pi Zero?
Чи був відгук корисним?
M
MiniBoard
Вітаємо, Роман!
Так, повнiстю сумiсна з Raspberry Pi Zero.
Чи був відгук корисним?
С
Саша
i2c(интерфейс управления) или же i2s??(интерфейс для цифрового АУДИОСИГНАЛА)
Чи був відгук корисним?
M
MiniBoard
Здравствуйте, Александр!
I2C для управления громкостью, а I2S для передачи звука.
Чи був відгук корисним?
ОК
Олександр К.
быстро доставили,
на OpenELEC (RASPBERRY PI 3 MODEL B)работает отлично,
ничего из файлов не удалял,
просто создал файлы по инструкции
Чи був відгук корисним?
Ю
Юрий
Вот используемые картой пины на Raspberry pi2b = 4,17, 20,39,3,5,12,35,38,40,27,28
Это пины,не Gpio!
Чи був відгук корисним?
Ю
Юрий
Спасибо большое ☺
Чи був відгук корисним?
Ю
Юрий
Плата работает шикаршо ☺Звук достойный,для медиа центра в самый раз ☺
В настройках l2C надо выбырать IQaudIO PI-DAC+ по крайней мере для volumino и для moode .На raspibian не завелась, дрова для hifiberry не подходять,родных дров тоже нет!НИГДЕ!
GPIO для IR приемника тоже не известны.Подскажите пожалуйста где найти производителя с документацией.Спасибо.
http://moodeaudio.org
https://volumio.org
Техническая поддержка
Здравствуйте, Юрий.
Отвечаем по прядку.
1. В Volumio рекомендуется использовать пресет HifiBerry DAC+, так обсуждаемая плата - полный хардверный аналог HifiBerry DAC+
2. Для использования в Raspbian обратитесь к нашей инструкции (вкладка "Инструкции" на странице товара).
3. К сожалению, документации по данной плате расширения нигде нет, но IR приемник работает с "GPIO 26".
Чи був відгук корисним?
