Плата расширения MISC CAPE для Beaglebone

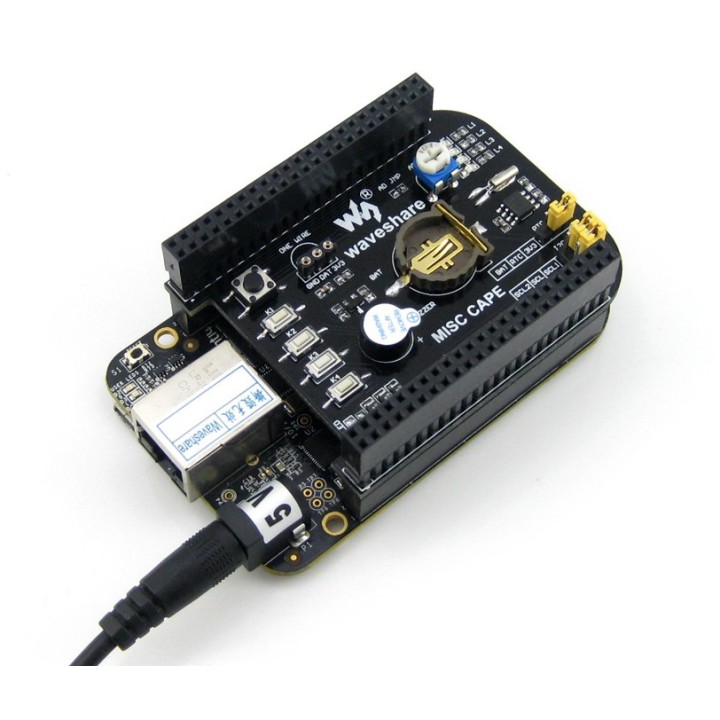

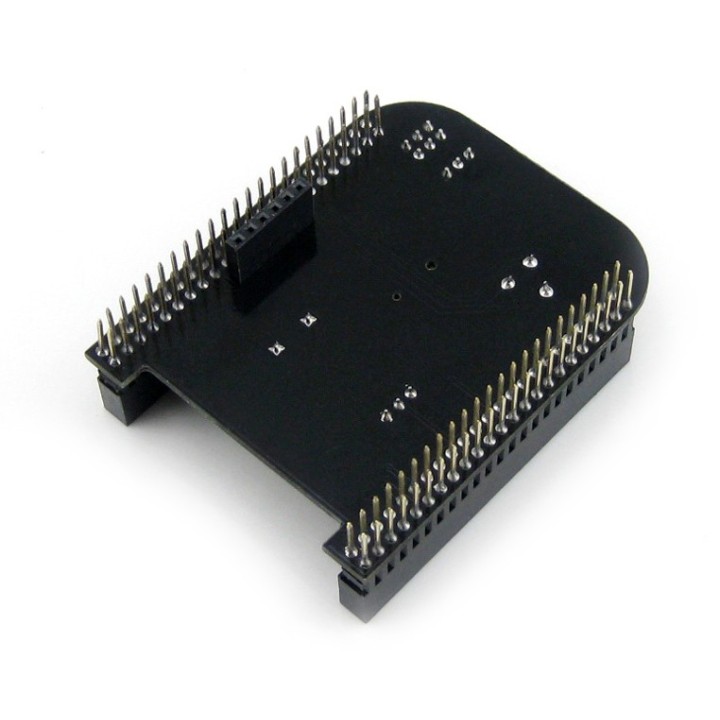

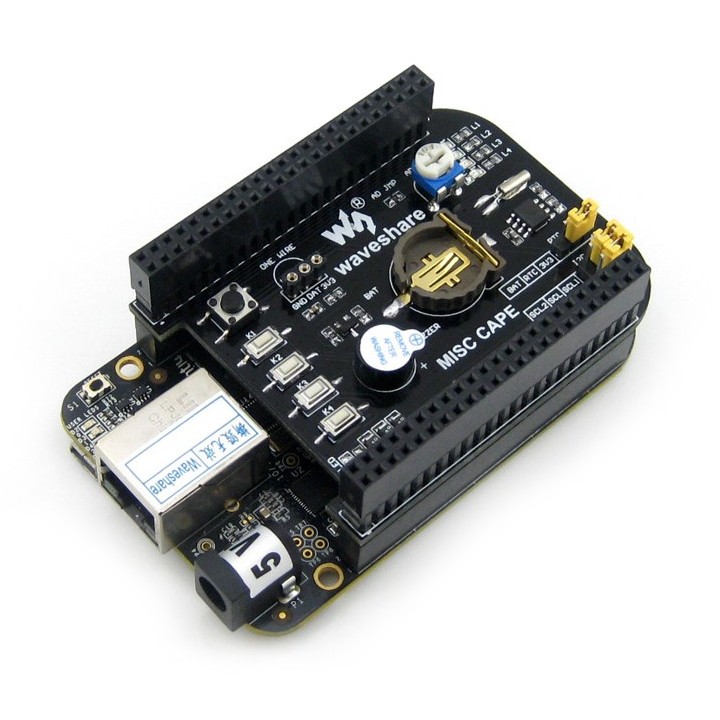

Beaglebone MISC CAPE - плата расширения от Waveshare для одноплатного компьютера Beaglebone  Black. Совместимость с SeeedStudio BeagleBone Green и SeeedStudio BeagleBone Green Wireless не гарантируется производителем Waveshare, однако SeeedStudio заявляет о полной совместимости плат и различных аксессуаров.

На wiki производителя очень много полезной информации, включая мануал пользователя, даташиты, схемы и примеры.

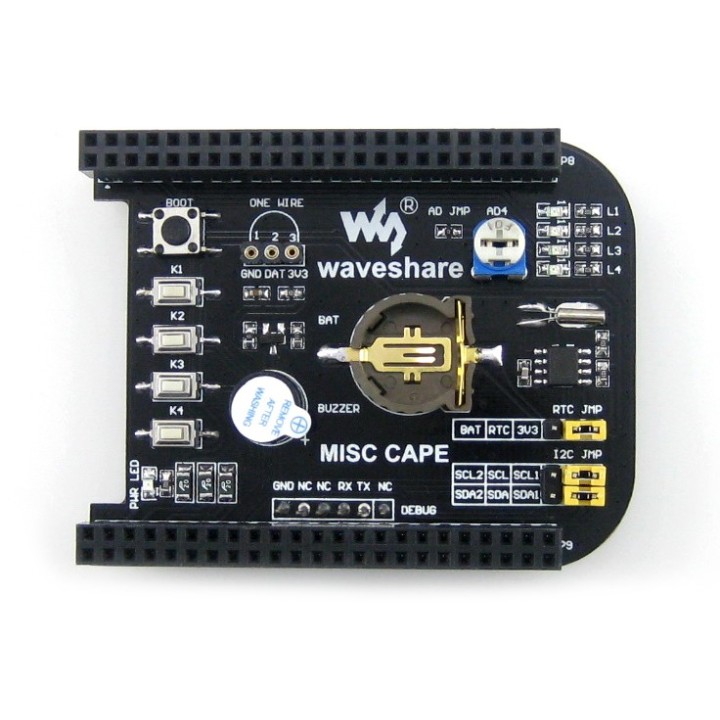

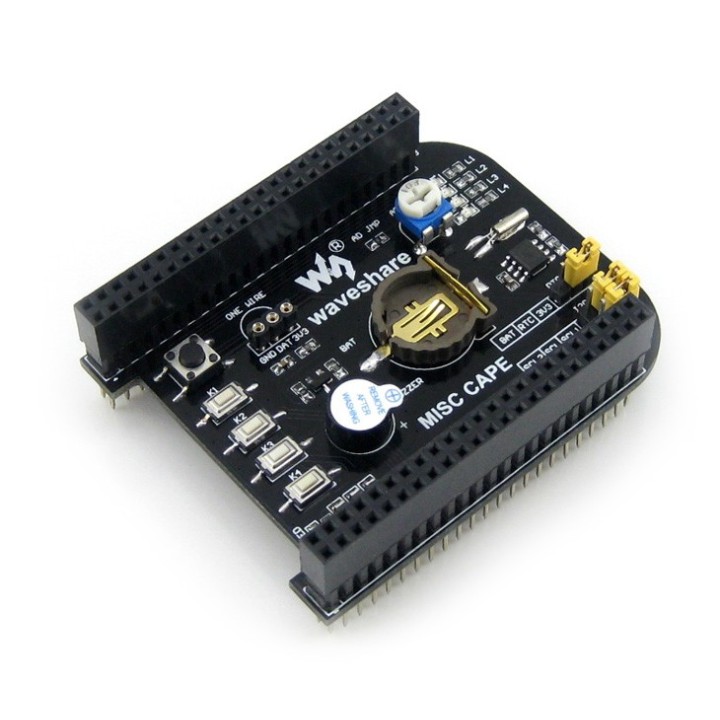

Расшифровка фото

1. Интерфейс для подключения платы Beaglebone Black
2. Отладочный интерфейс, для подключения модулей с последовательным интерфейсом
3. ONE-WIRE интерфейс для подключения устройств ONE-WIRE, таких как датчик температуры DS18B20, метки DS2401 и прочих (корпус TO-92)
4. Кнопка загрузки с SD карты
5. Пользовательские кнопки (4шт)
6. Зуммер
7. Индикатор питания
8. Пользовательские светодиоды (4шт)
9. Потенциометр для АЦП
10. 32.768 KHz кварц для RTC
11. RTC PCF8563
12. Держатель для батареи RTC
13. Джампер выбора питания RTC
14. Джампер выбора интерфейса I2C1 или I2C2.
