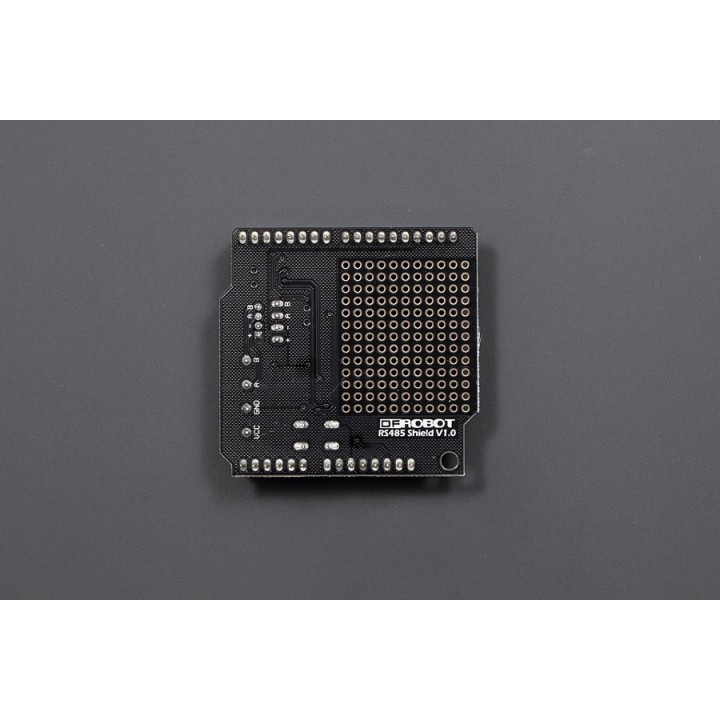

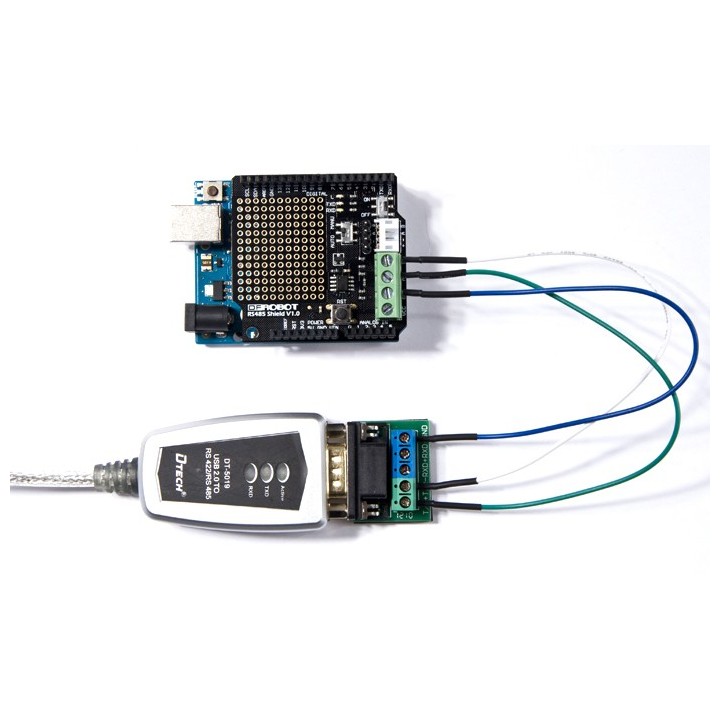

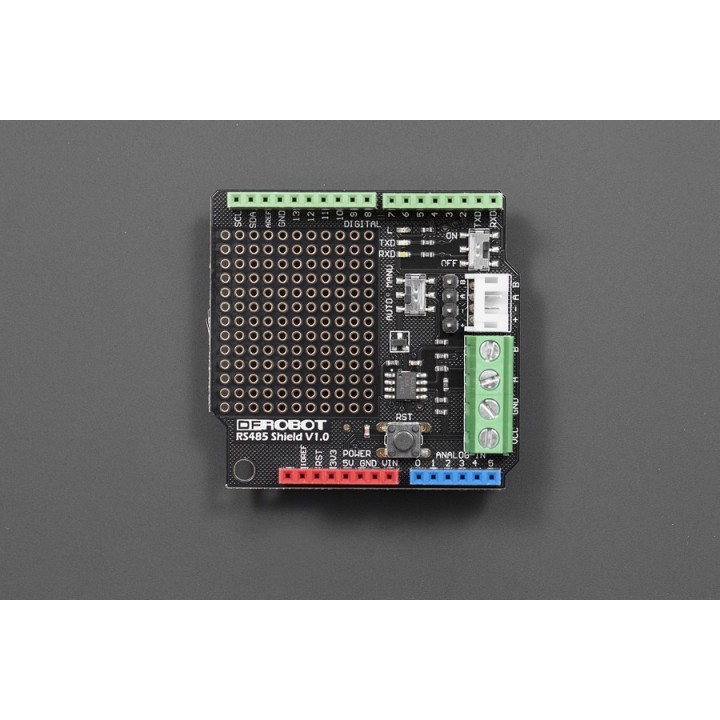

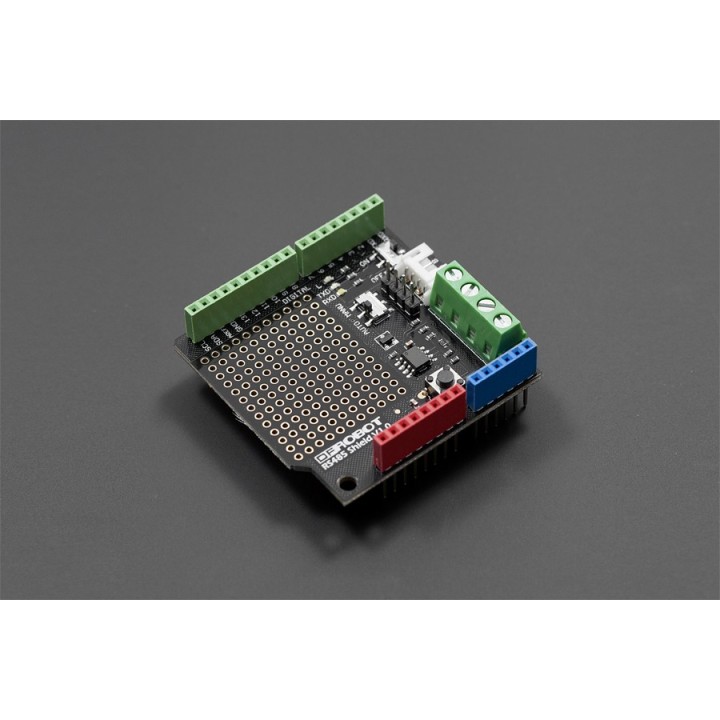

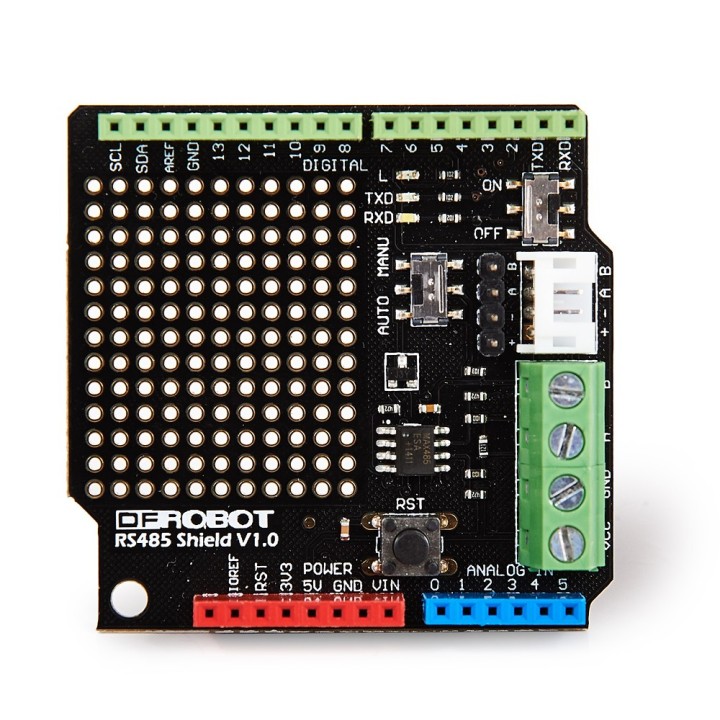

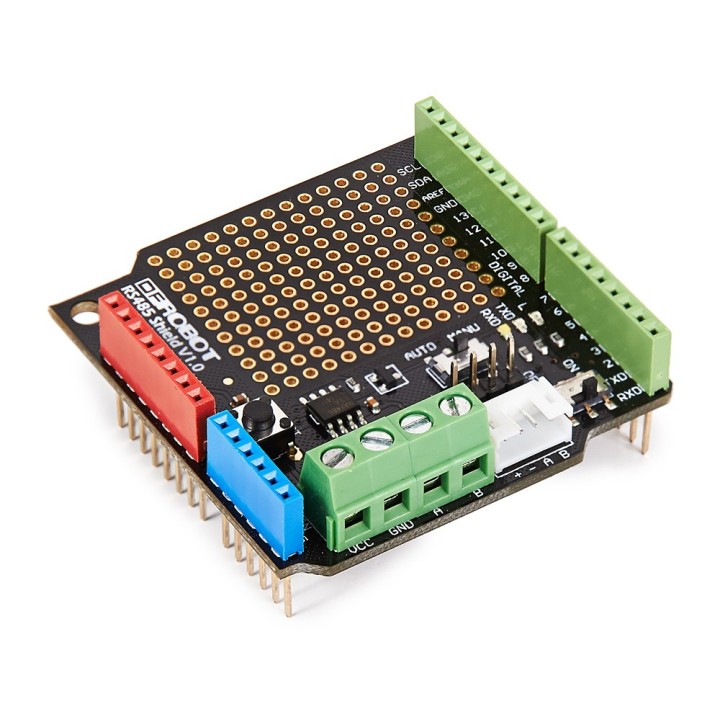

RS485 Shield для Arduino DFRobot

RS485 Shield for Arduino - плата розширення від DFRobot, яка додає інтерфейс RS485 в Arduino. Плата має стандартний роз'єм RS485, mini RS485 (PH2.0), а також піни RS485. Плата працює на основі мікросхеми Maxim MAX485. Ця мікросхема має захист від короткого замикання ліній, від перегріву та від електростатичних розрядів. На шилді розміщена контактна площадка зі стандартним кроком 2.54mm і кнопка перезавантаження.

На платі встановлено перемикач між автоматичним і ручним способами перемикання між передачею та прийомом. При автоматичному режимі плата сама визначає, коли контролер починає видавати дані, і перемикається на передачу. Також на платі встановлено вимикач обміну даними. Він від'єднує модуль від лінії. Ця функція знадобиться під час налагодження.

При використанні інтерфейсу RS485 дані передаються по двох дротах, що значно знижує рівень завад. Максимальна відстань для "спілкування" пристроїв по RS485 - 1200 метрів.

Детальна інформація про плату розширення на wiki виробника.

Технічні характеристики

• Мікросхема Maxim MAX485
• Робоча напруга 5V
• Цифрові канали вводу/виводу (включно з I2C): 16
• Аналогові канали вводу/виводу та живлення: 6
• Перемикач режиму роботи та програмування
• Перемикач режиму автоматичного та ручного приймача-передавача
• Світлодіодний індикатор приймача-передавача
• Стандартний роз'єм RS485, mini RS485 (PH2.0) і піни RS485
• Контактна площадка зі стандартним кроком 2.54mm
• Кнопка Reset
• Габарити: 55х53 mm.
