Li-ion Battery HAT для Raspberry Pi

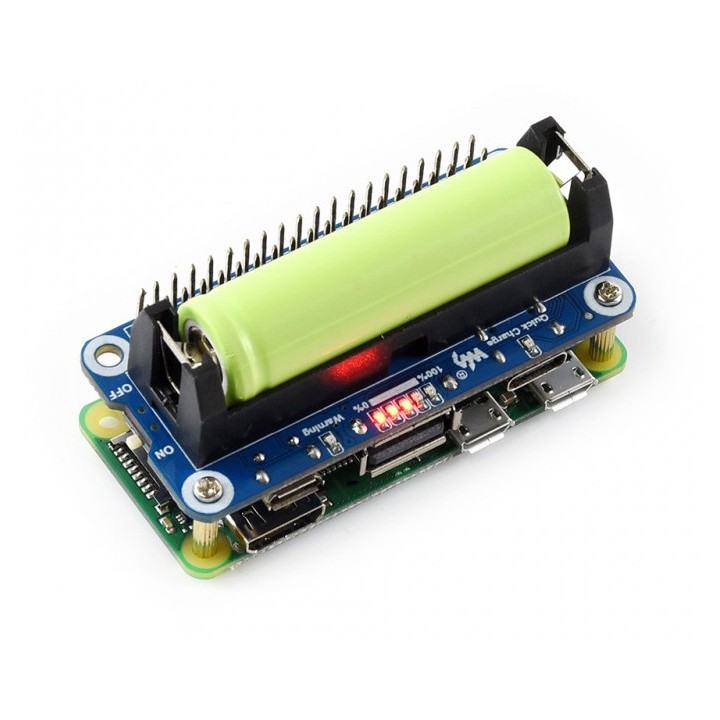

Li-ion Battery HAT for Raspberry Pi, 5V Output, Quick Charge - це плата розширення для Raspberry Pi від Waveshare, яка працює на базі чипа керування живленням SW6106. Підтримує двонаправлену швидку зарядку, захистить акумулятор від короткого замикання, перезаряду і перерозряду. Li-ion Battery HAT забезпечить Raspberry Pi живленням 5V від акумулятора 14500 ,що робить "малинку" портативним пристроєм. Модуль може використовуватися як універсальний міні-блок живлення, а також дозволяє працювати з іншими пристроями 5V.

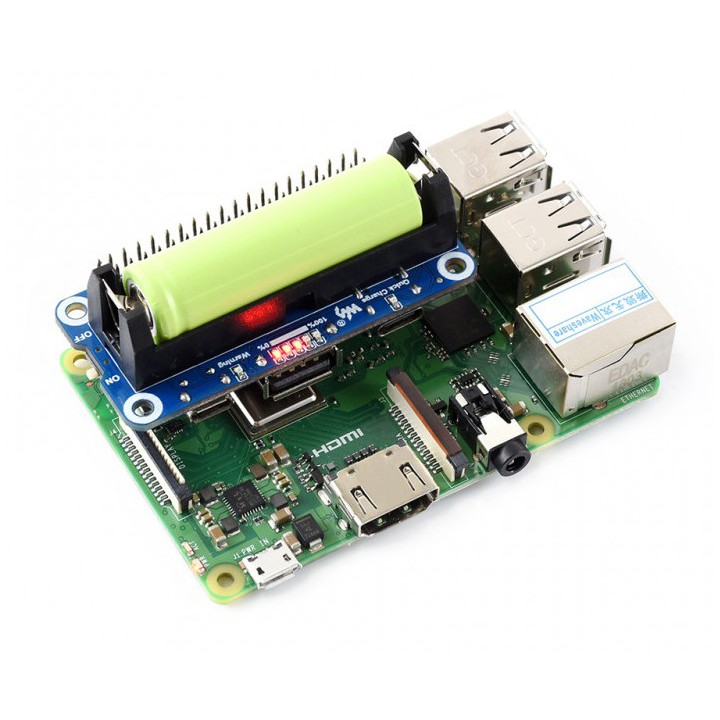

При підключеному шилді до Raspberry Pi живлення подається напряму до Li-ion Battery HAT. За наявності живлення через microUSB відбувається зарядка акумулятора, за відсутності - Raspberry Pi живиться від акумулятора. Зверніть увагу! Li-ion Battery HAT - це не безперебійник, при відключенні живлення по USB відбудеться перезавантаження пристрою і запуск з живленням від акумулятора.

Докладна інформація про плату розширення на wiki виробника.

Акумулятор 14500 у комплект постачання не входить, його потрібно придбати окремо.

Технічні характеристики

• Вбудований чип SW6106 підтримує двонаправлену швидку зарядку, підтримує протоколи з кількома швидкими зарядами, такими як PD/QC/FCP/PE/SFCP
• Захист акумулятора: забезпечує захист від перезаряду і перерозряду, захист від перевантаження по струму і захист від короткого замикання
• Вбудовані індикатори швидкої зарядки, рівня заряду акумулятора і неправильної полярності
• Напруга живлення: 5V
• Сумісність з акумулятором формату 14500

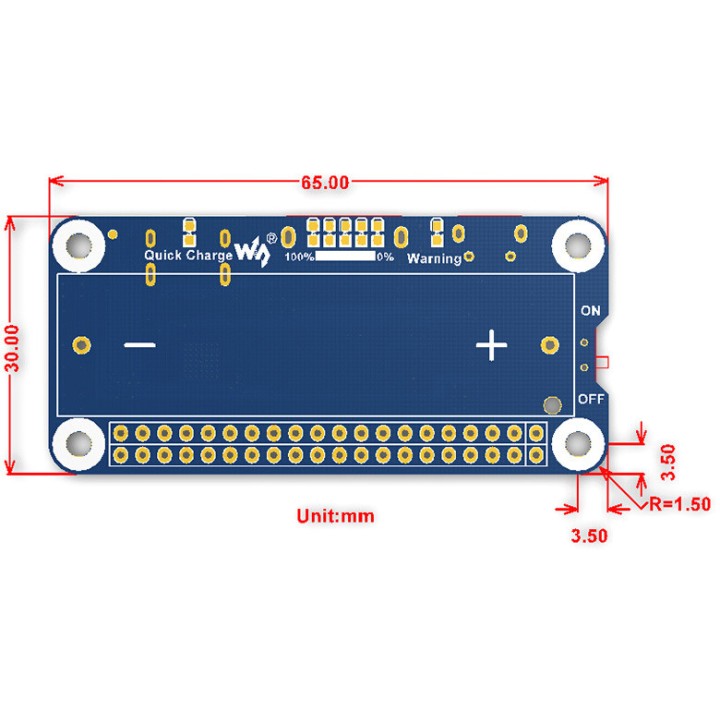

• Габарити: 65х30 mm
• Розміри монтажних отворів: 3.0mm.

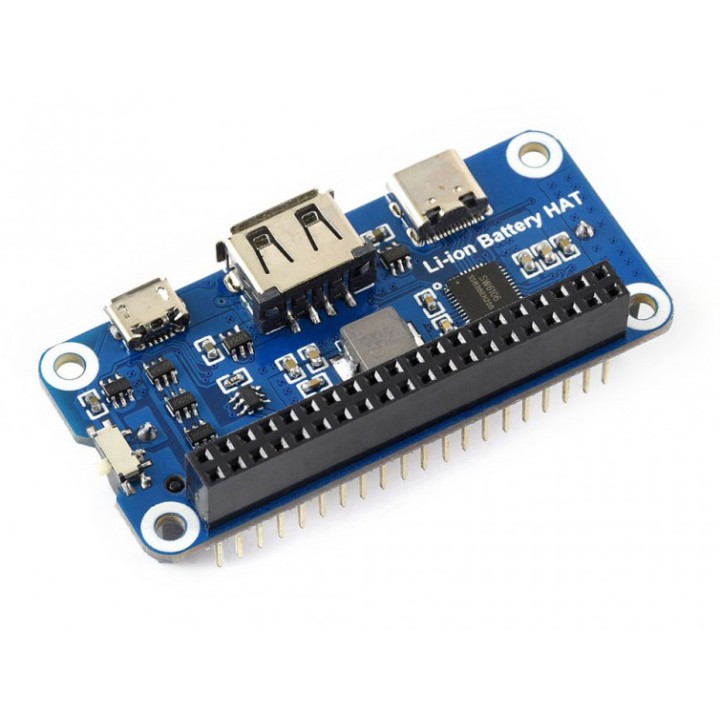

Розшифрування фото

1. Роз'єм GPIO Raspberry Pi
2. Мікросхема керування живленням SW6106
3. USB Type-C роз'єм: зарядка / джерело живлення
4. USB Type-А роз'єм: джерело живлення
5. MicroUSB роз'єм: зарядка
6. Кнопка увімкнення
7. Індикатор неправильної полярності
8. Індикатор ємності акумулятора і статусу зарядки
9. Індикатор швидкої зарядки

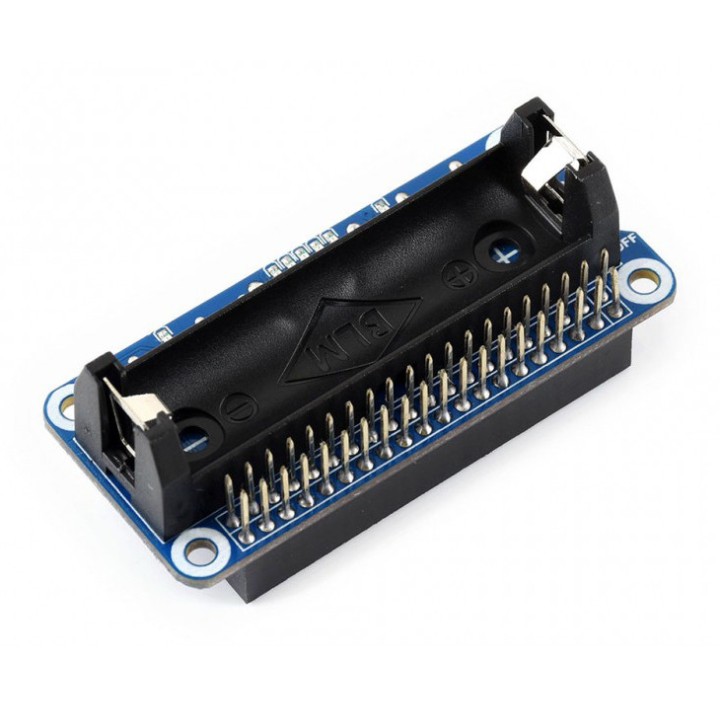

10. Тримач для акумулятора 14500
