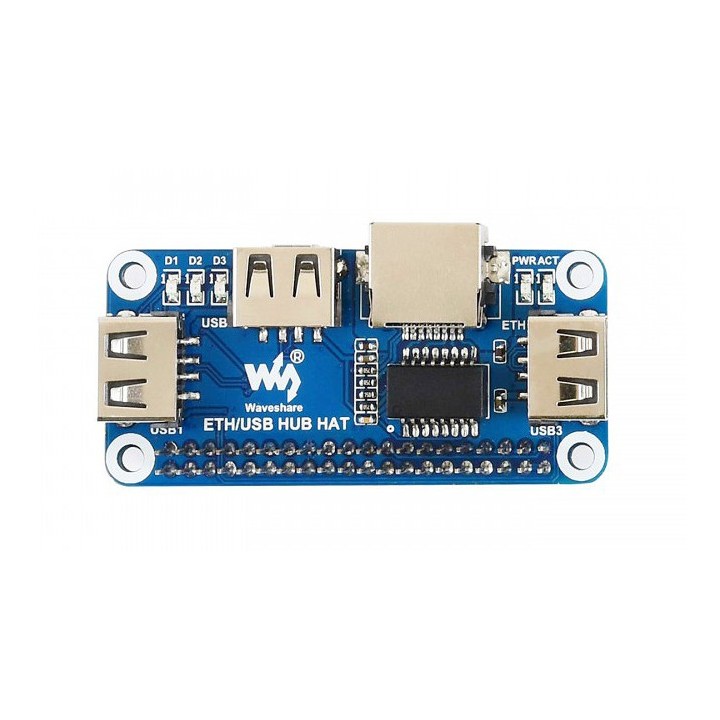

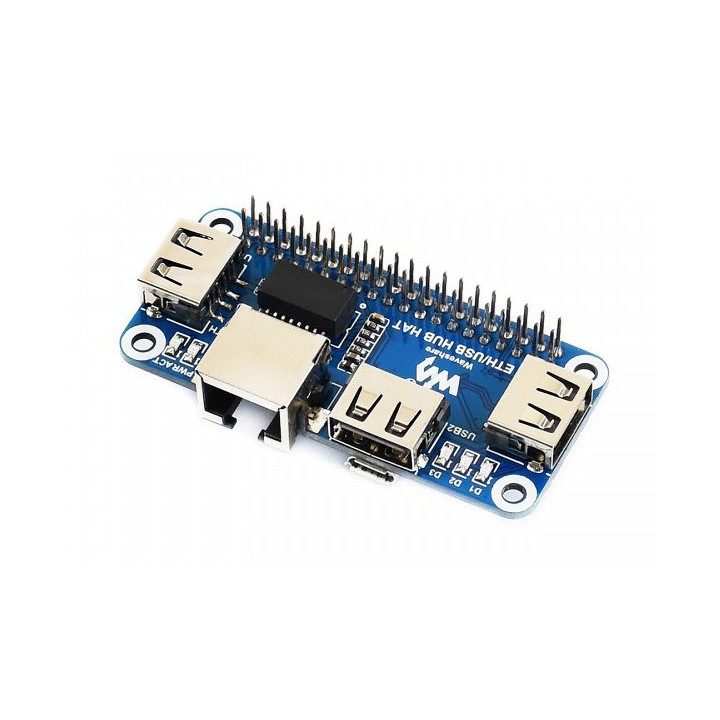

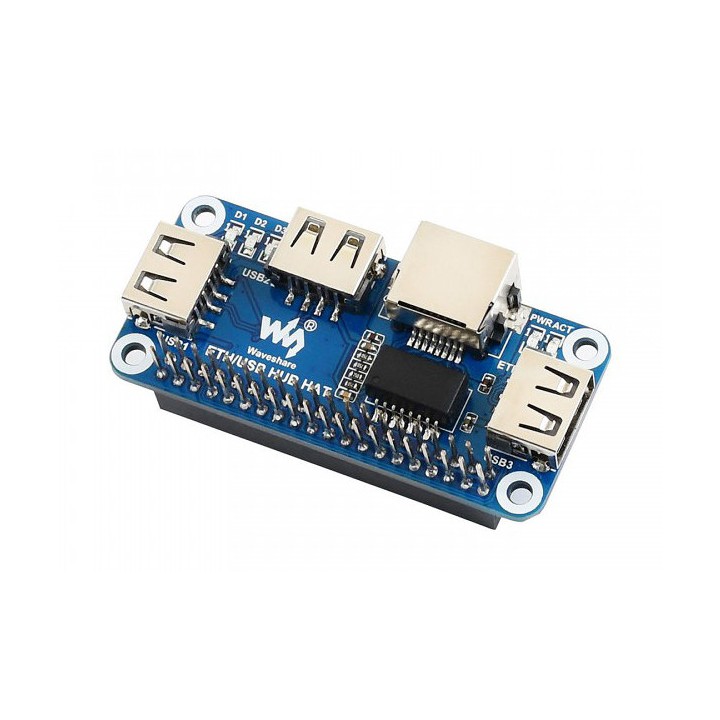

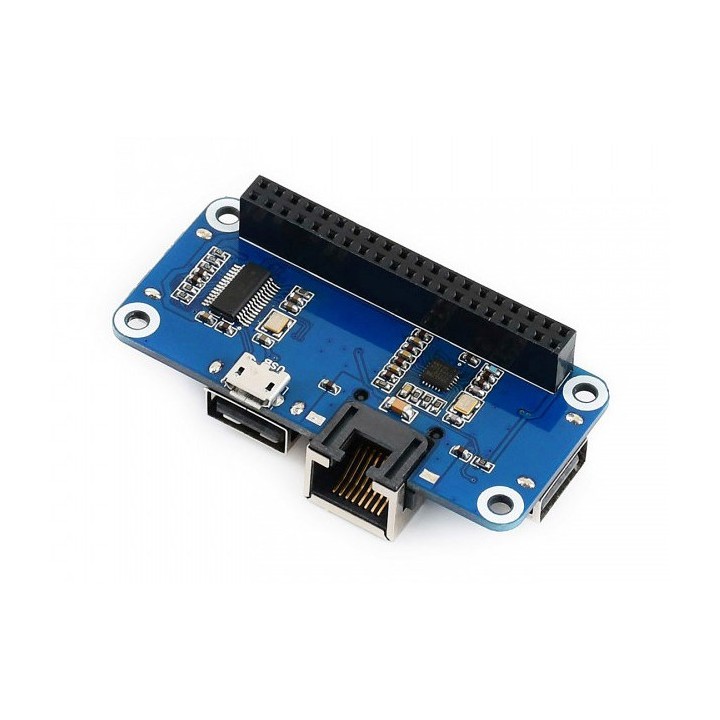

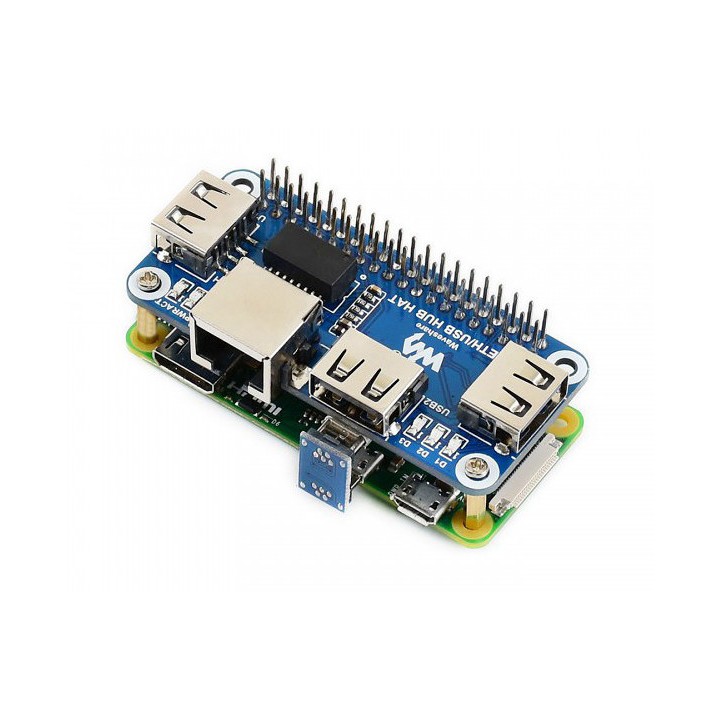

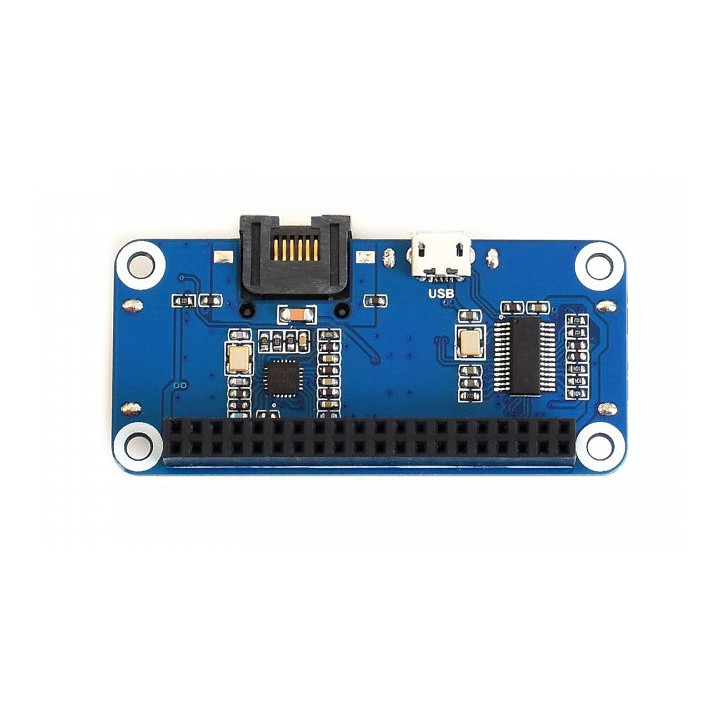

Ethernet / USB HUB HAT для Raspberry Pi

Ethernet / USB HUB HAT for Raspberry Pi, 1x RJ45, 3x USB - плата розширення від Waveshare для Raspberry Pi, яка додає 3 USB-порти і RJ45 Ethernet порт, що буде особливо корисним при використанні з RPi Zero або RPi 3A+. Мініатюрна плата виконана у формфакторі RPi Zero і сумісна з усіма моделями Raspberry Pi.

Детальна інформація на wiki виробника.

Технічні характеристики

• 3 порти USB 2.0
• 1 порт RJ45 10/100 на базі чипа RTL8152B Ethernet
• Вбудовані мультиіндикатори для моніторингу стану живлення, Ethernet і кожного USB-порту
• Робоча напруга: 5V

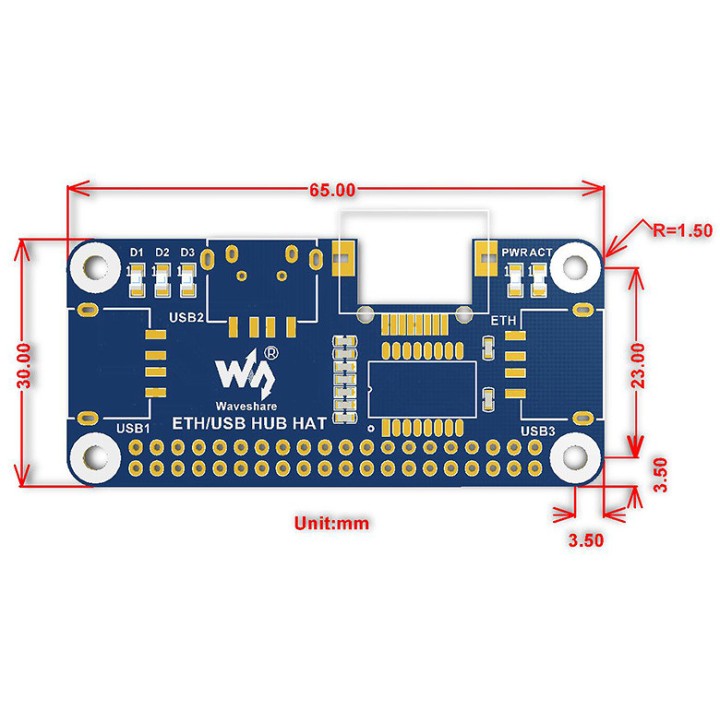

• Розміри: 65 х 30 mm
• Монтажні отвори: 3 mm

Розшифровка фото

1. Інтерфейс для підключення Raspberry Pi
2. USB порти х3
3. Порт RJ45
4. Інтерфейс USB HUB: для підключення концентратора до USB-порту Raspberry Pi
5. TS8121A 10/100 Base SMD
6. RTL8152B: 10/100 Ethernet чип
7. FE1.1S: чип USB HUB
8. Світлодіодні індикатори живлення, Ethernet і портів USB.
