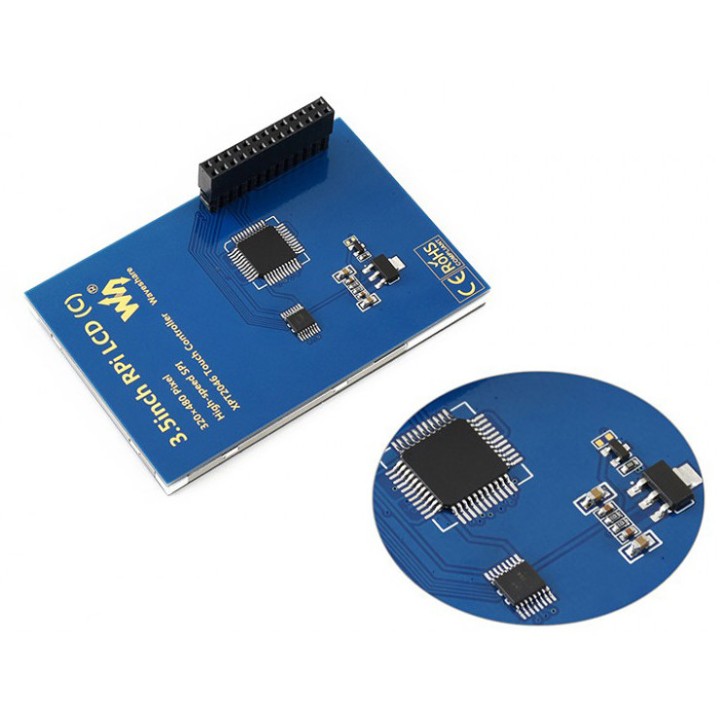

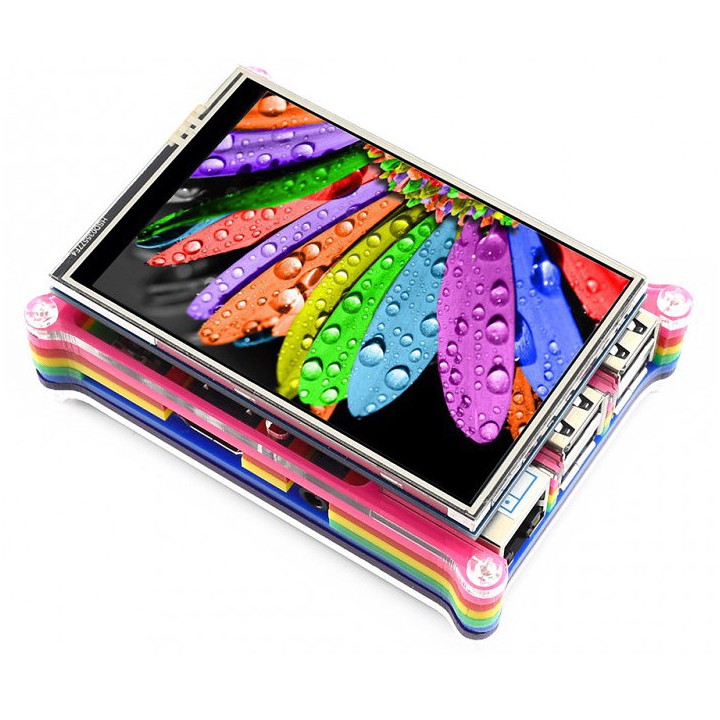

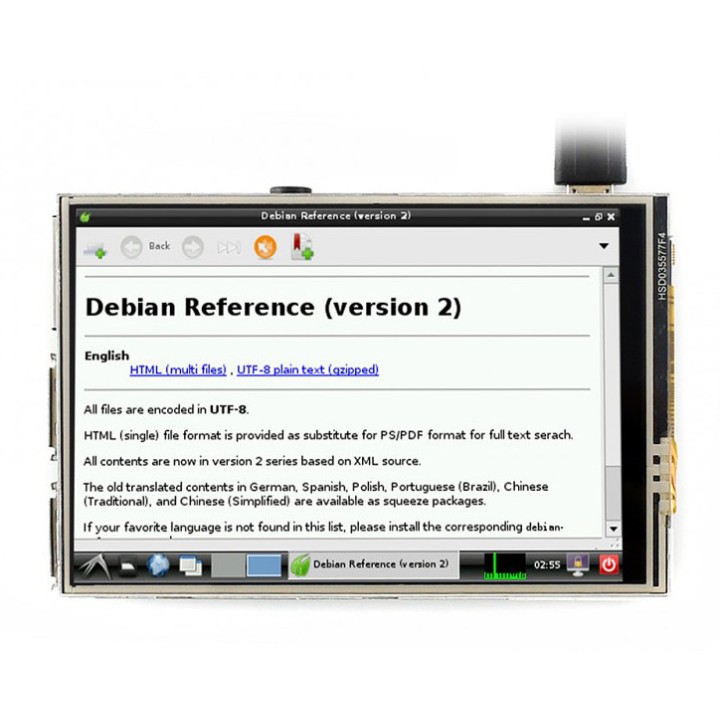

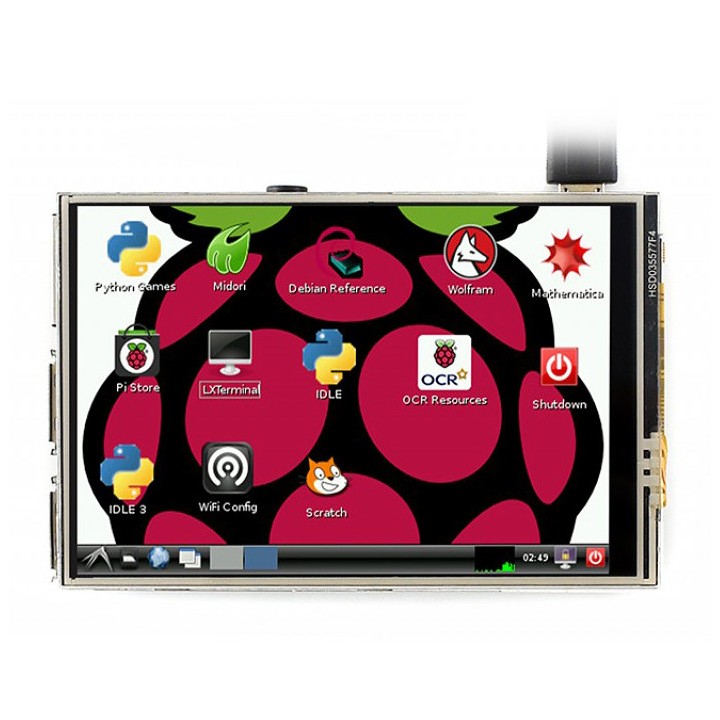

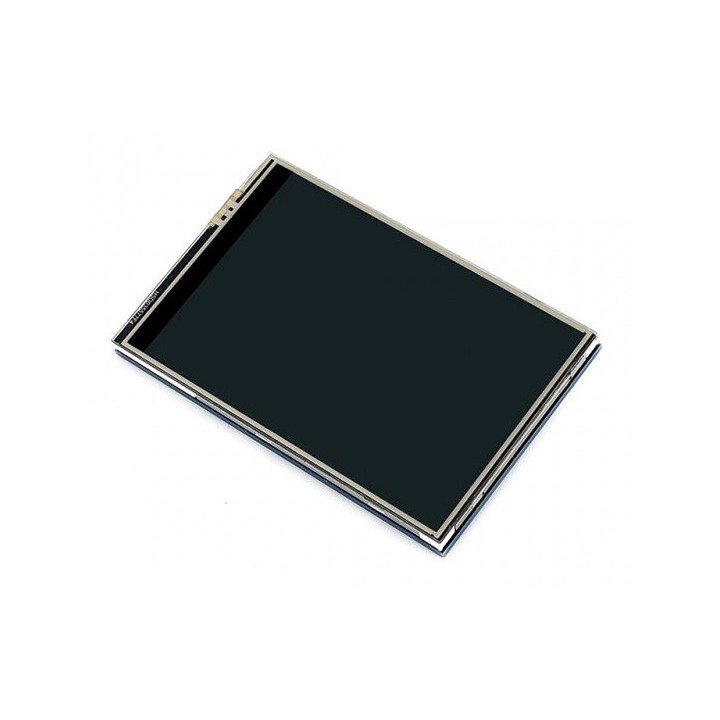

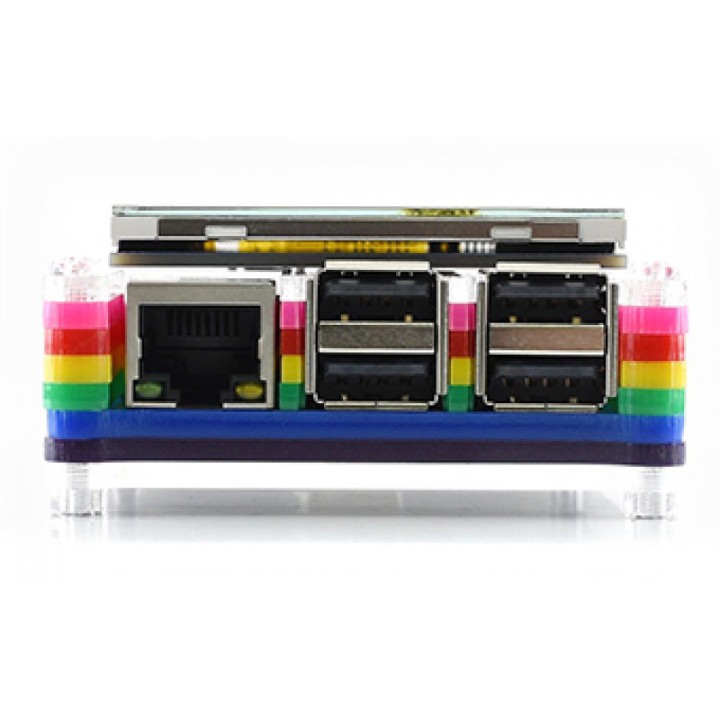

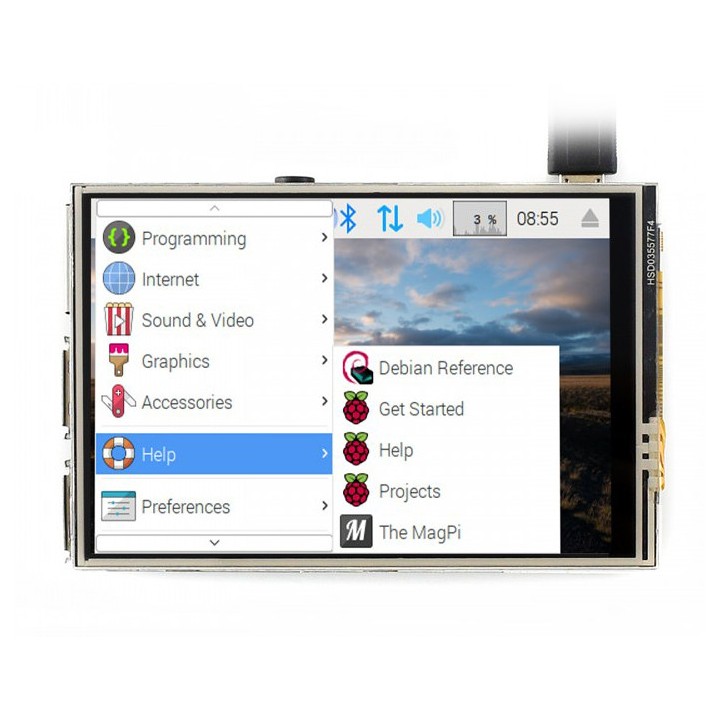

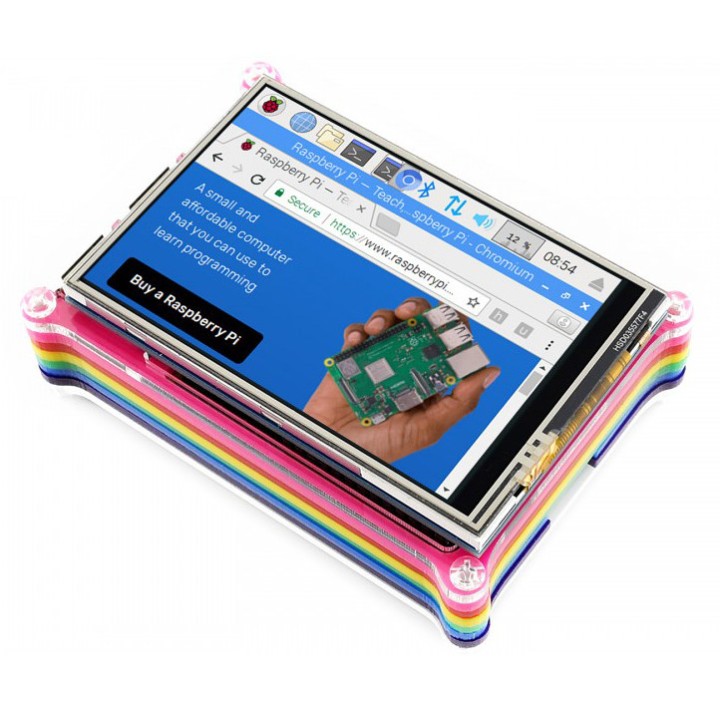

3.5' Дисплей сенсорный 125MHz High-Speed SPI WaveShare

Для швидкого запуску дисплея 3.5inch RPi LCD (C) потрібне встановлення конфігурації за допомогою скриптів від виробника.

Використання з Raspberry Pi

Завантажте репозиторій з конфігураційними скриптами, перейдіть у директорію та виконайте скрипт встановлення з правами root. У прикладі наведено найактуальнішу версію драйвера, для попередніх версій Raspberry Pi або ОС дивіться посилання на архівні версії нижче.

git clone https://github.com/waveshare/LCD-show.git
cd LCD-show/
sudo ./LCD-35C-show

Драйвер LCD-show-181201 для Raspbian: LCD-show-181201.tar.gz

Після перезавантаження система за замовчуванням запускатиметься з LCD дисплеєм, для перемикання в режим HDMI дисплея виконайте команду.

./LCD-hdmi

Для перемикання назад у режим LCD дисплея виконайте команду

./LCD-35C-show

Зміна орієнтації дисплея

Скрипту LCD-35C-show можна передати параметр повороту дисплея 0 (за замовчуванням), 90, 180 і 270 градусів повороту.

./LCD-35C-show 90

Калібрування сенсорного дисплея WaveShare 3.5" LCD (С)

Запустіть програму калібрування дисплея такою командою

su pi
DISPLAY=:0.0 xinput_calibrator

На дисплеї по черзі буде показано 4 точки для калібрування, натискайте їх по черзі якомога точніше (за можливості скористайтеся стилусом), після завершення в терміналі з'являться рядки з даними калібрування.

Doing dynamic recalibration:
Setting new calibration data: 3919, 208, 236, 3913

Ці дані потрібно записати у файл налаштувань сенсорної панелі. Відкрийте файл і внесіть зміни.

sudo nano /etc/X11/xorg.conf.d/99-calibration.conf

У результаті у вас має вийти такий вміст, але з вашими даними калібрування

Section "InputClass"
Identifier "calibration"
MatchProduct "ADS7846 Touchscreen"
Option "Calibration" "3919 208 236 3913"
Option "SwapAxes" "1"
EndSection

Збережіть файл натисканням CTRL+X, а потім Y, якщо ви використовували nano. Після перезавантаження Raspberry Pi зміни наберуть чинності.

Викликати екранну клавіатуру Ви можете такою командою.

DISPLAY=:0.0 matchbox-keyboard -s 100 extended

Змінити DPI (розмір елементів інтерфейсу) можна, редагуючи параметр dpi у файлі /etc/rc.local

su -l pi -c "startx -- -dpi 60"

Ці інструкції є перекладом і витягом з офіційної документації на wiki виробника.
