Плата розширення Pioneer600 для Raspberry Pi

Pioneer 600 - це багатофункціональна плата розширення для Raspberry Pi від Waveshare. Підтримуються моделі Raspberry Pi Pi 3B+ / 3B / 2B / B+ / A+. На платі встановлені: роз'єм для підключення інтерфейсу GPIO RPi, OLED дисплей з діагоналлю 0.96'' для відображення інформації, 8-бітний АЦП/ЦАП, модуль RTC, світлодіоди, джойстик, IR приймач, а також окремий роз'єм інтерфейсу для підключення різних датчиків. Докладний опис встановлених компонентів на фото і в описі до нього.

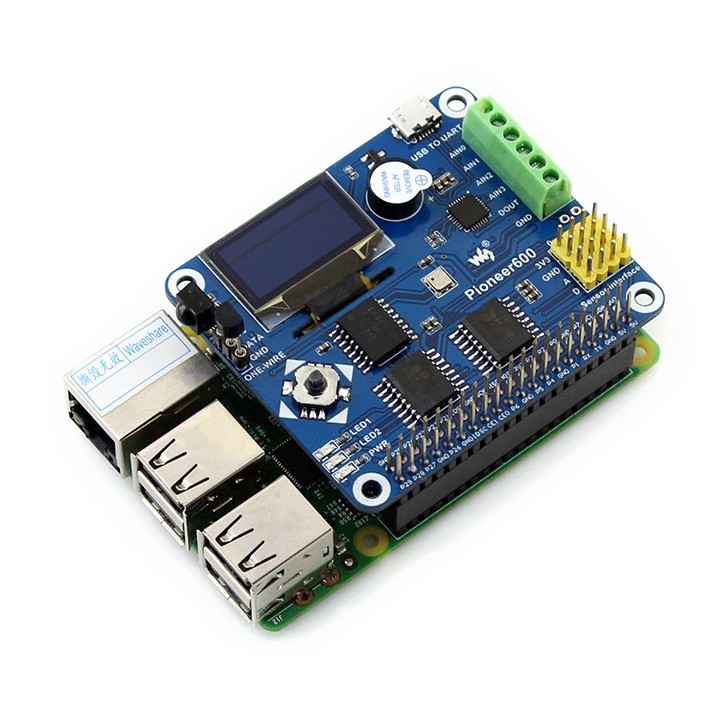

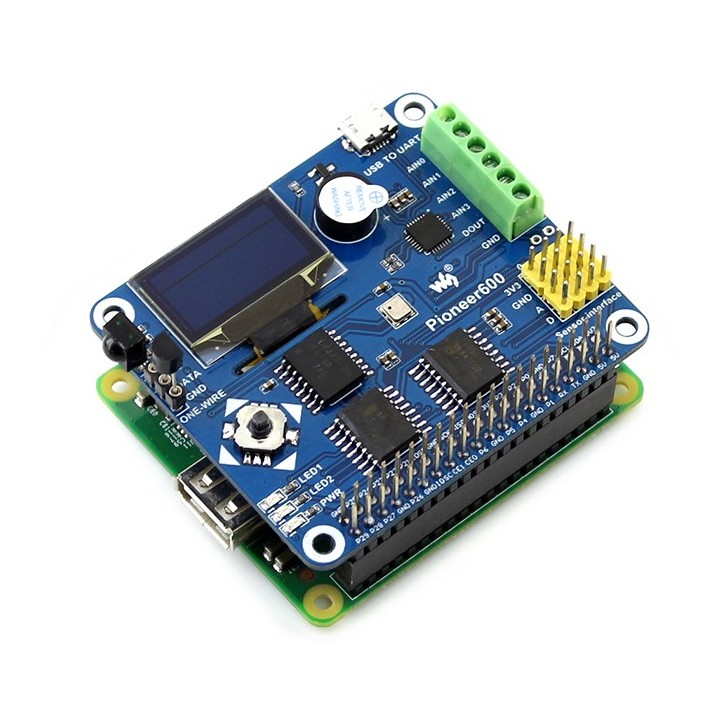

Розшифровка фото

1. Raspberry Pi GPIO інтерфейс: для підключення до Raspberry Pi
2. USB - UART на основі CP2102 для керування RPi через послідовний термінал
3. AD/ DA IO інтерфейс: клемник
4. 1-WIRE інтерфейс: наприклад, для 1-WIRE DS18B20

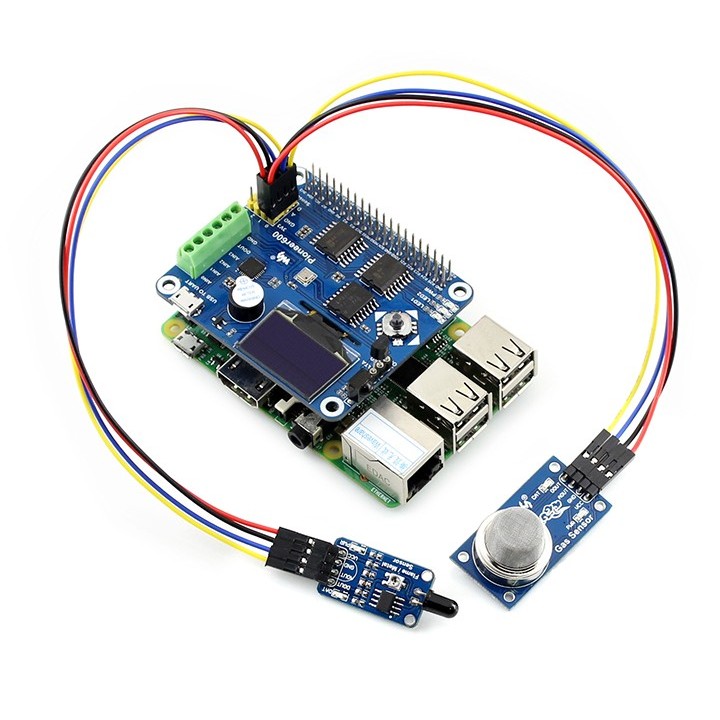

5. Інтерфейс датчиків: для підключення різних датчиків
6. 0.96inch OLED: SSD1306 драйвер, роздільна здатність 128x64, SPI інтерфейс
7. Зумер
8. CP2102: конвертер USB - UART
9. PCF8591: 8-bit AD/DA конвертер, I2C інтерфейс
10. BMP180: датчик тиску, I2C інтерфейс
11. PCF8574 розширювач вводу/виводу з інтерфейсом I2C

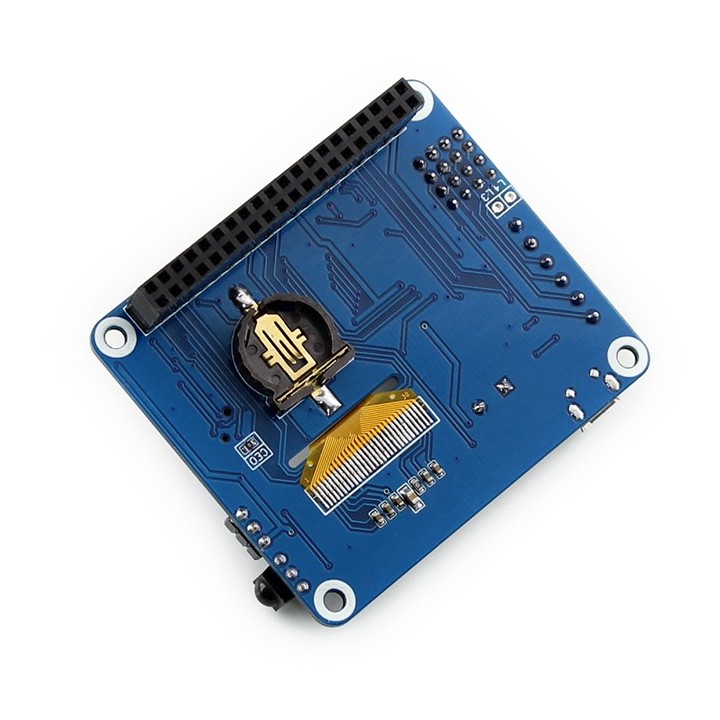

12. DS3231: прецизійний RTC з інтерфейсом I2C
13. Індикатор живлення
14. Користувацькі світлодіоди
15. Джойстик
16. Інфрачервоний приймач LFN0038K

Багато корисної технічної інформації на wiki виробника.
