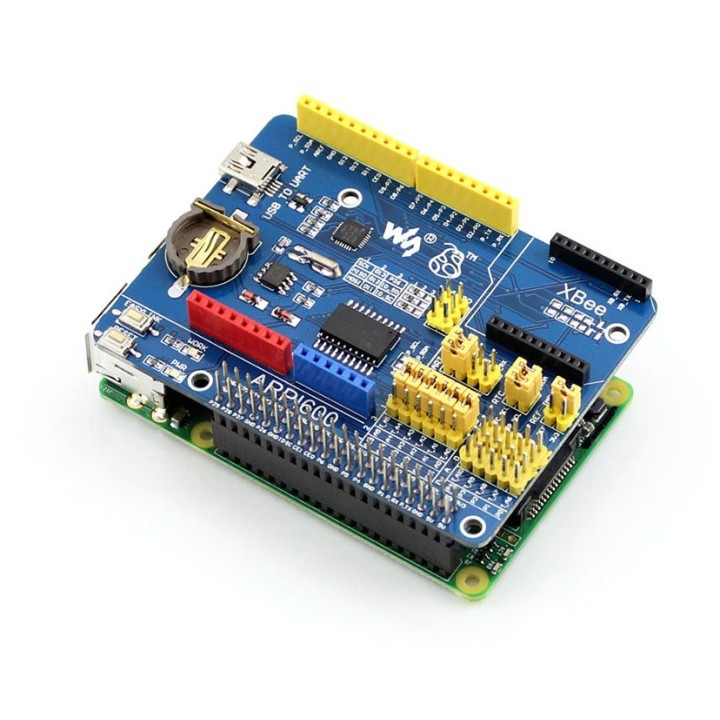

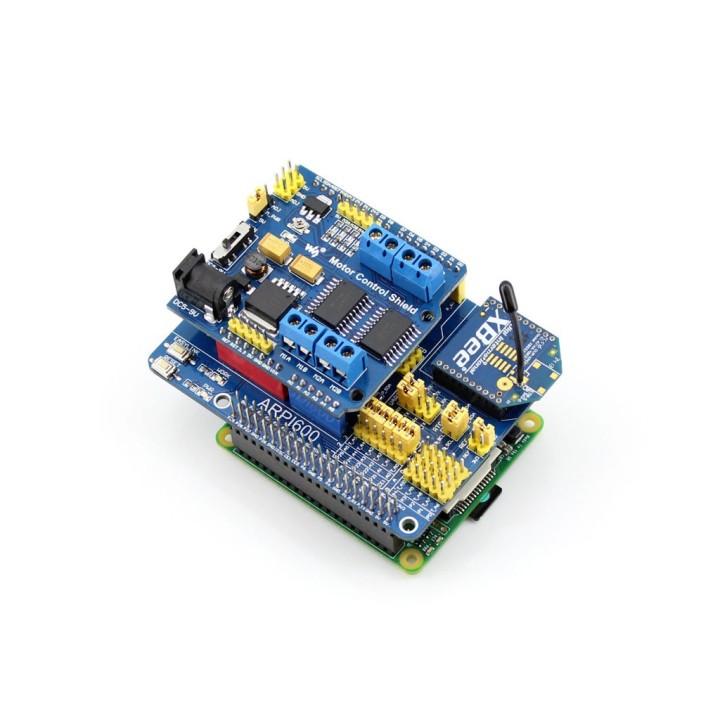

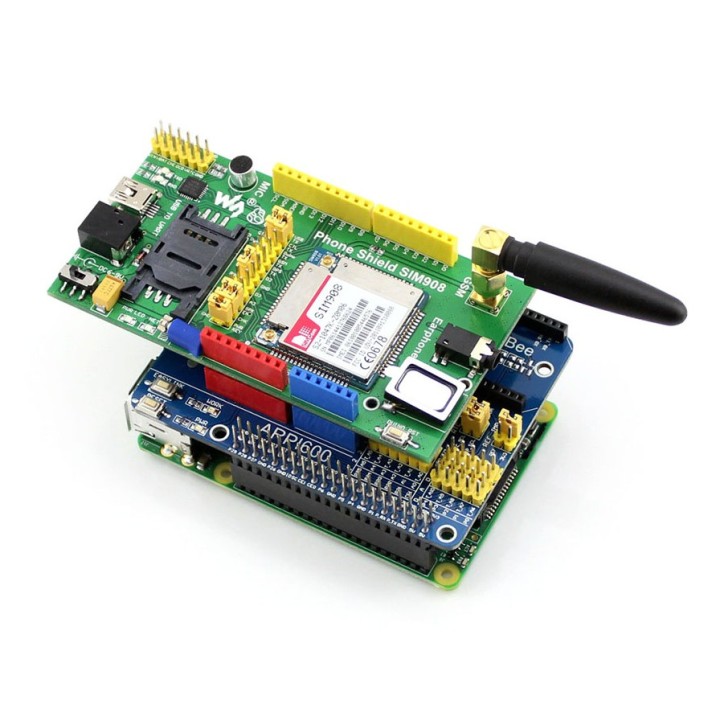

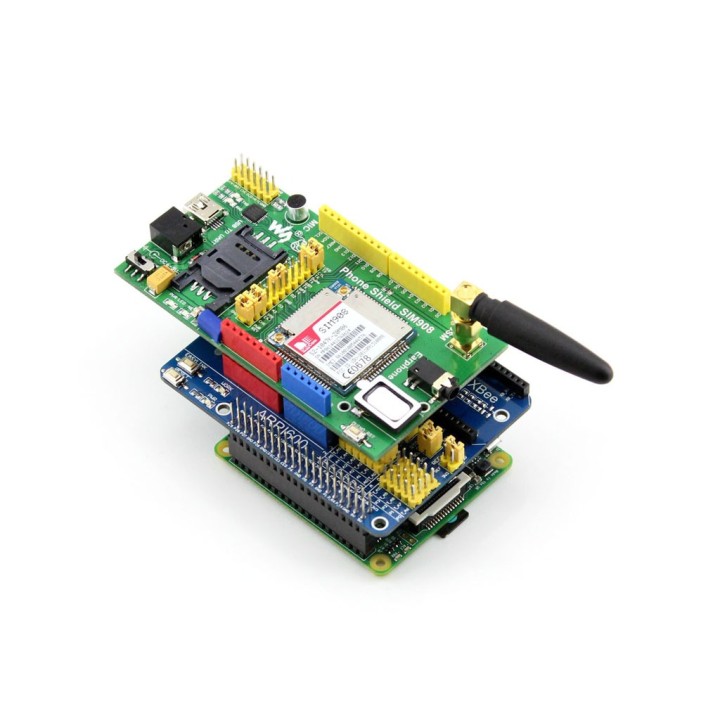

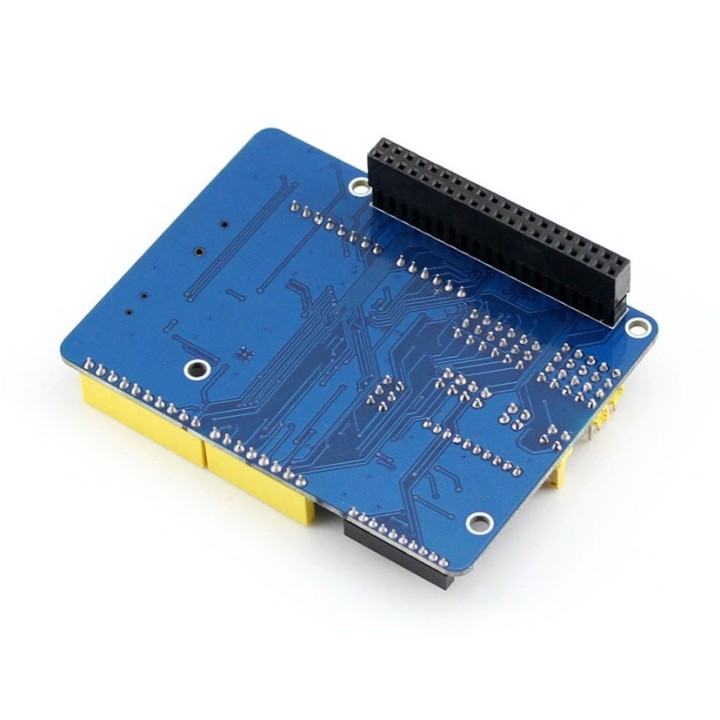

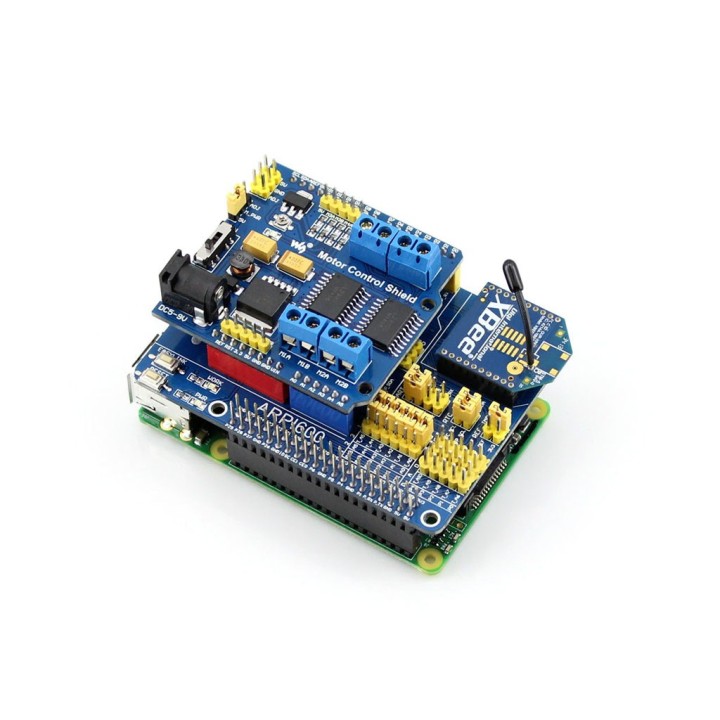

Плата расширения для Raspberry Pi ARPI600

ARPI600 - это плата расширения для Raspberry Pi, которая сделает возможным подключение к "малинке" шилдов, модулей Arduino через интерфейс GPIO. Кроме того, ARPI600 поддерживает модули XBee, легко позволяя добавить в проект беспроводные устройства с соответствующим протоколом. Совместима с Raspberry Pi A+, Raspberry Pi B+, Raspberry Pi 2B, Raspberry Pi 3B, Raspberry Pi 3B+.

Особенности

• Совместимость с Arduino UNO, Leonardo, простое подключение Arduino-шилдов
• XBee коннектор для подключения XBee модулей

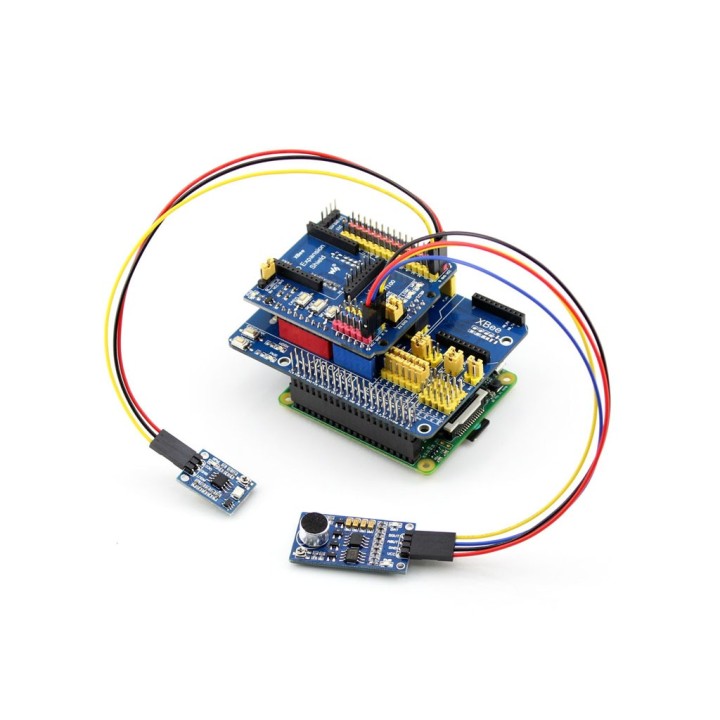

• Интерфейс для подключения различных датчиков
• Установлен конвертер USB-UART, который можно сконфигурировать как XBee USB адаптер
• Установлен 11-канальный 10-битный 38K SPS АЦП (6 каналов для интерфейса Arduino, 5 каналов для датчиков)
• RTC.

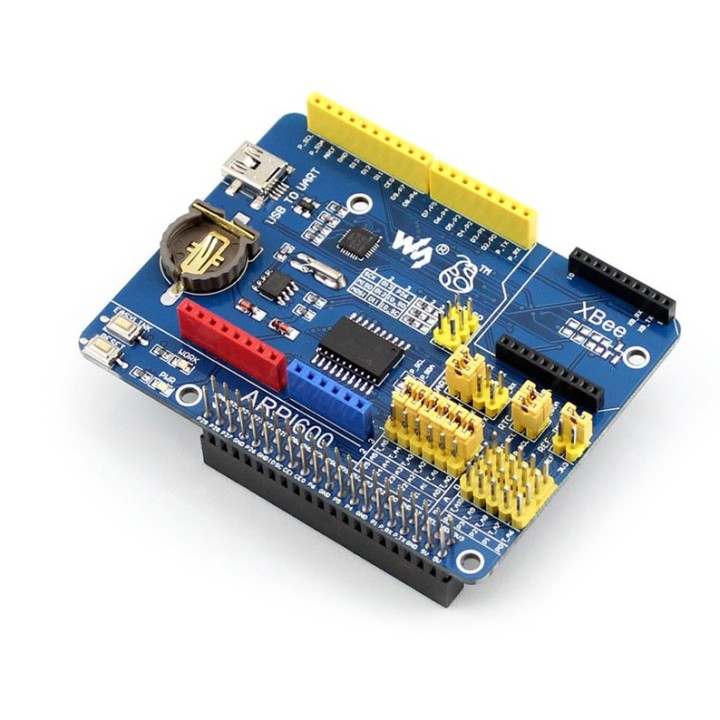

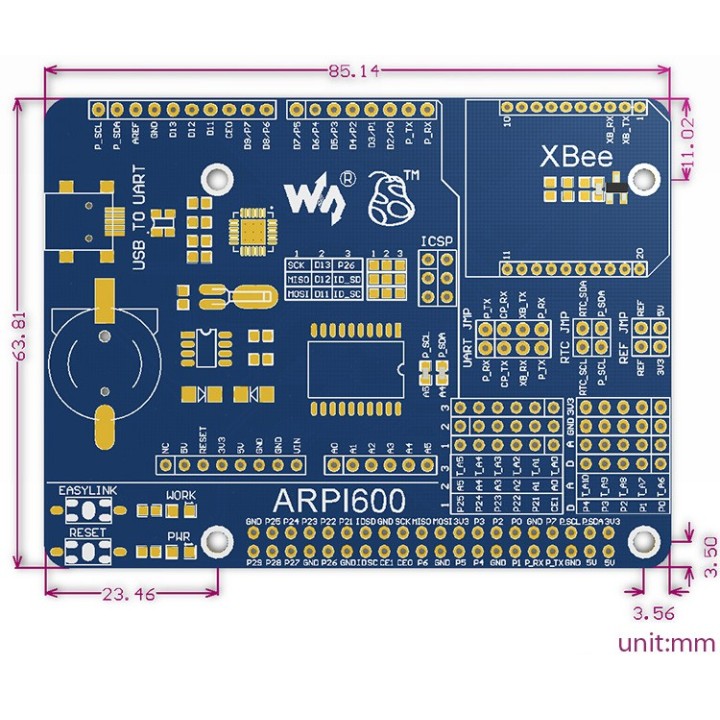

Расшифровка фото

1. Arduino connector: для подключения шилдов Arduino
2. ICSP interface : Arduino ICSP
3. XBee connector: для подключения XBee коммуникационных модулей
4. Sensor interface : для подключения датчиков
5. Raspberry Pi connector: для подключения Raspberry Pi (40 контактов)
6. USB - UART
7. TLC1543 : АЦП
8. PCF8563 : Часы реального времени (RTC)
9. CP2102
10. 32.768 KHz кварцевый резонатор: для RTC
11. Индикатор питания
12. Светодиод состояния XBee
13. Кнопка сброса (RESET) XBee, Arduino
14. Кнопка запуска XBee EASYLINK
15. Держатель батареи RTC для батареи CR1220
16. Джампер конфигурирования напряжения опоры для TLC1543
17. Джампер RTC
18. Джампер UART:
1. при соединении P_RX и CP_TX, P_TX и CP_RX, соответственно, USB - UART подключается к последовательному порту Raspberry Pi
2. при соединении XB_RX и CP_TX, XB_TX и CP_RX, соответственно, USB - UART подключается к последовательному порту XBee
3. при соединении XB_RX и P_TX, XB_TX и P_RX, соответственно, последовательный порт Raspberry Pi подключается к последовательному порту XBee
19. Джампер Arduino AD
20. Джампер Arduino I2C
21. Джампер Arduino SPI.

Демокоды, даташит и очень много полезной информации на wiki производителя.

Комплектация

• Плата расширения для Raspberry Pi ARPI600
• Кабель USB - microUSB
• Набор креплений.

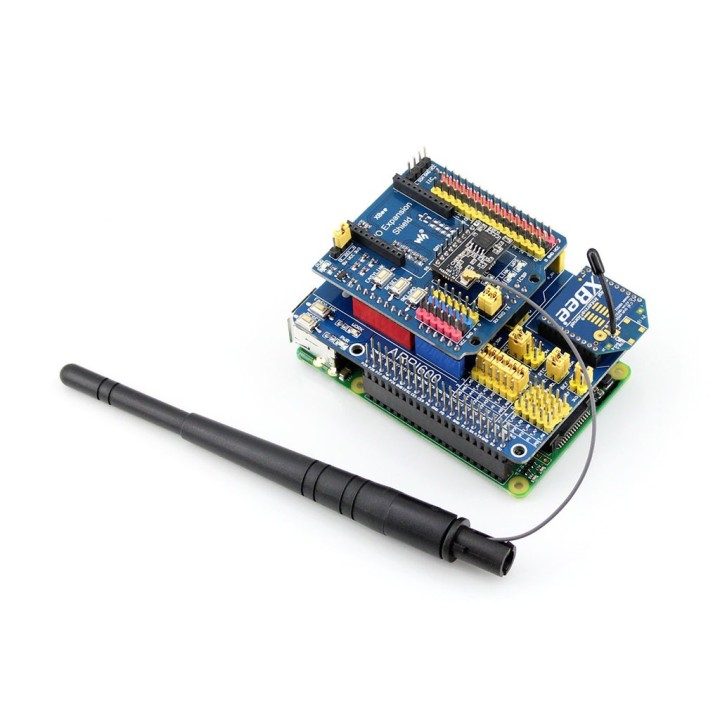

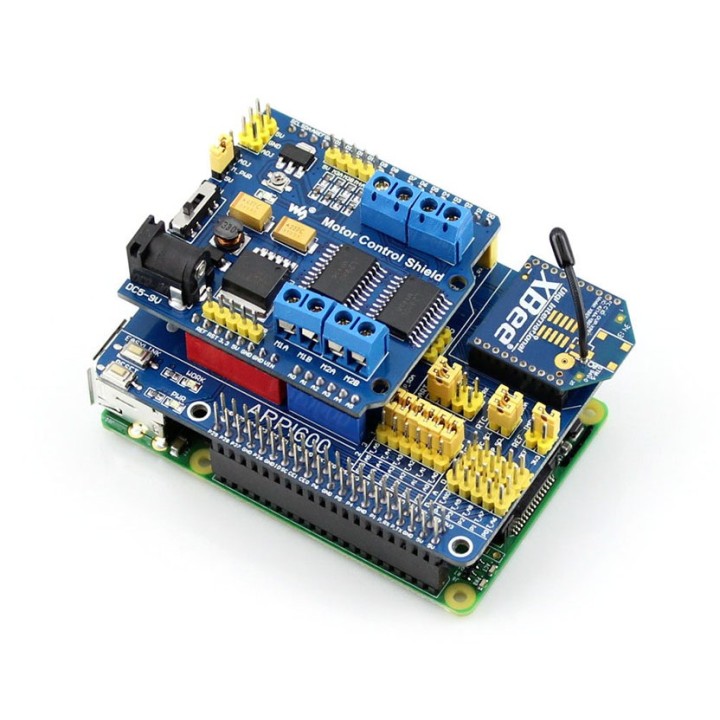

Все дополнительные элементы, изображены на фото с платой ARPI600 в комплект не входят.
