Плата расширения GSM/GPRS/GPS Shield Waveshare

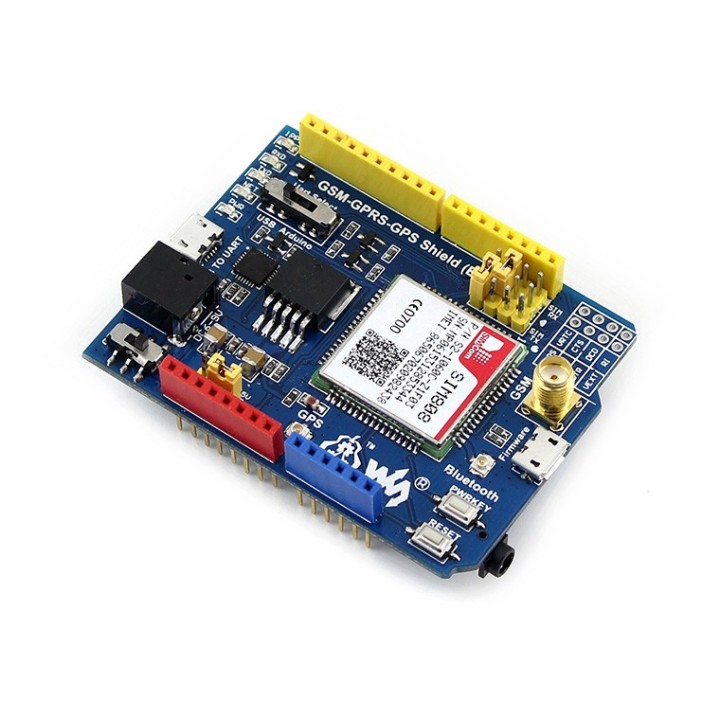

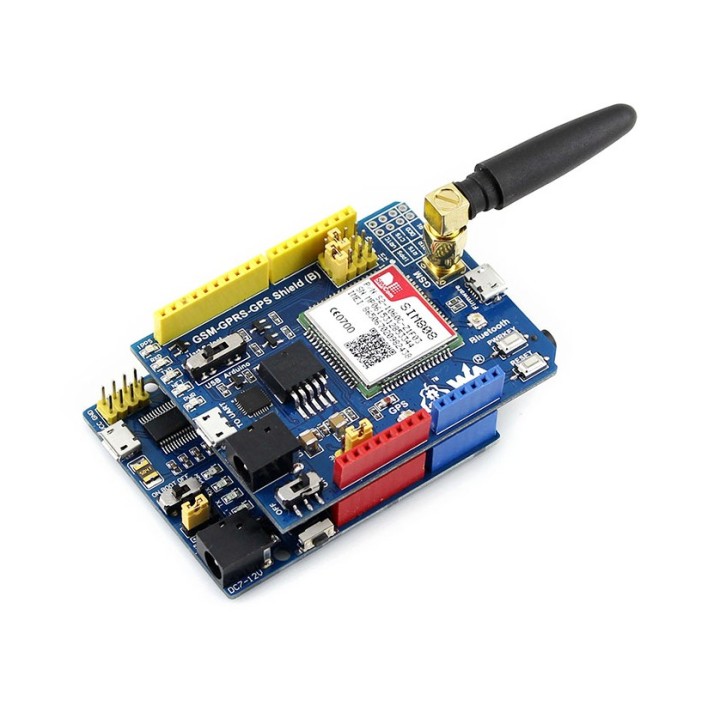

GSM/GPRS/GPS Shield (B) - это качественная многофункциональная плата расширения от Waveshare, основана на базе 4х-диапазонного GSM/GPRS/GPS модуля SIM808. Совместима с Arduino UNO, Leonardo, NUCLEO, XNUCLEO. Данный шилд отличается высоким качеством и полной комплектацией, будет незаменим во множестве проектов, связанных с позиционированием, треккингом, навигацией и удаленным управлением.

Очень много полезной технической информации, инструкций и советов по отладке на wiki производителя.

Основные характеристики Стандартный интерфейс Arduino, совместимость с Arduino UNO, Leonardo, NUCLEO, XNUCLEO и совместимыми платами Встроенный USB-UART конвертер CP2102 для UART отладки 5 светодиодов для индикации статуса работы модулей Встроенный преобразователь уровня напряжения поддерживает 3.3V и 5V системы Слот для SIM карт, поддержка SIM карт 1.8V / 3V Автоматическое определение скорости передачи данных (1200bps~115200bps) Встроенный Bluetooth 3.0, поддержка беспроводной передачи данных через Bluetooth RTC с интерфейсом питания Обновление прошивки по USB Управление с помощью АТ-команд (3GPP TS 27.007.27.005 и SIMCOM AT Commands) Поддержка SIM Toolkit: GSM 11.14 Release 99 Рабочее напряжение: от 6V до 12V Рабочая температура: от -40°C до +85 °C.

GSM/GPRS характеристики

• Диапазон
  • GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
  • 4x-диапазонный автоматический поиск
  • Соответствует фазе GSM 2/2+
• Излучаемая мощность
  • Класс 4 (2W @ GSM 850/EGSM 900 MHz)
    Класс 1 (1W @ DCS 1800/PCS 1900 MHz)
• GPRS подключение
  • GPRS мульти-слот класс 12 (по умолчанию)
  • GPRS мульти-слот класс 1~12 (конфигурируемый)
• Функции данных GPRS
  • Скорость Downlink не более 85.6kbps
  • Скорость Uplink не более 85.6kbps
  • Схемы кодирования: CS-1CS-2CS-3CS-4
  • Поддержка PAP (Password Authentication Protocol) для подключения PPP
  • Встроенный TCP/IP протокол
  • Поддержка PBCCH
  • Поддержка CSD: 2.4/4.8/9.6/14.4 kbps
  • Поддержка USSD
• SMS
  • Поддержка режимов MT/MO/CB/Text/PDU
  • Хранение SMS на SIM карте
• Аудио
  • Голосовой режим кодирования/декодирования: Half RateFull RateEnhanced Full RateAdaptive muti rate
  • Поддержка подавления эхо
  • Поддержка снижения уровня шума.

GPS характеристики

• Тип приемника
  • 22 канала слежения
  • 66 каналов сбора
  • GPS L1 C/A код
• Чувствительность
  • В режиме слежения -165 dBm
  • Холодный запуск -148 dBm
• Время фиксации приема GPS сигнала
  • Холодный старт: 30 секунд
  • Горячий старт: 1 секунда
  • Теплый старт: 28 секунд
• Точность: горизонтальное положение <2.5m CEP.

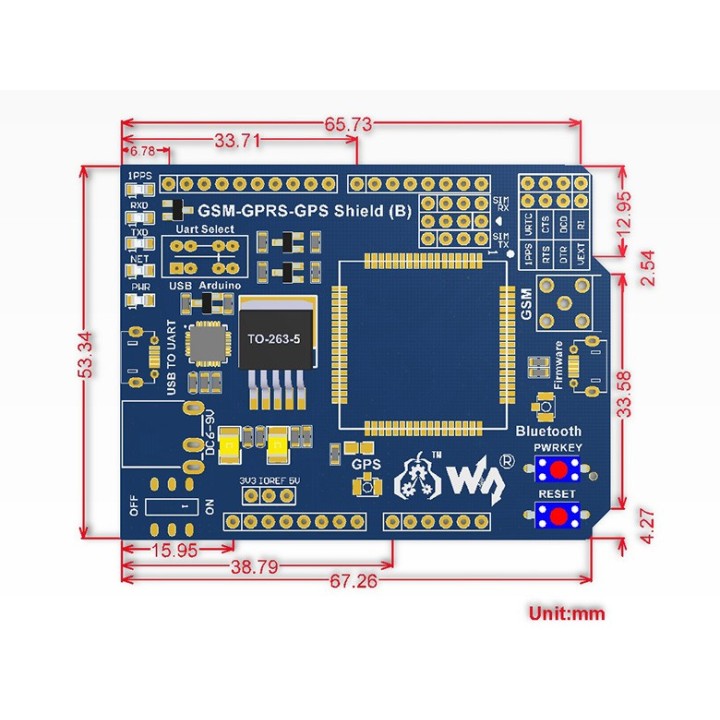

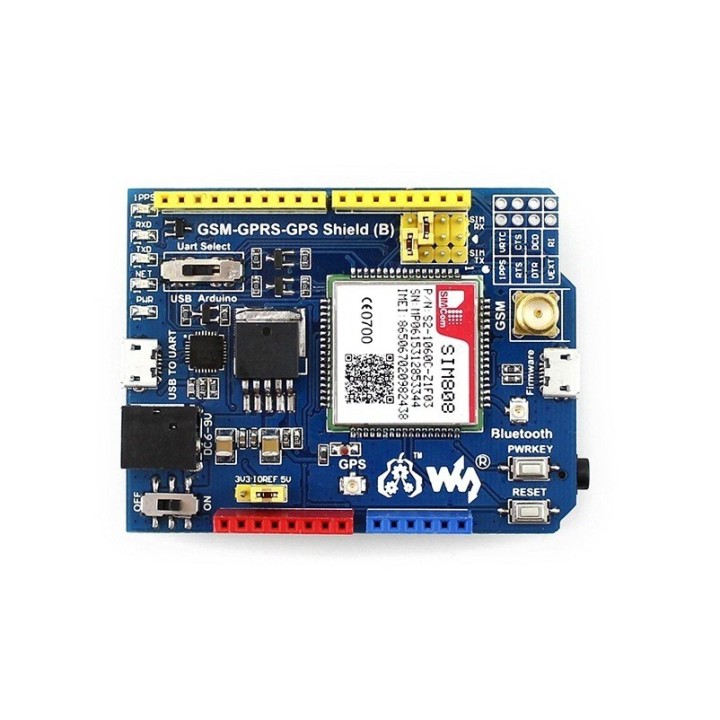

Расшифровка фото

1. Модуль SIM808
2. Микросхема MIC29302
3. Конвертер USB-UART CP2102
4. SMF05C: диод TVS
5. 1N5408: встроенный выпрямитель
6. Функциональные контакты SIM808
7. Разъем расширения Arduino
8. Интерфейс USB-UART
9. Разъем питания постоянного тока
10. Разъем для антенны GPS
11. Разъем для антенны Bluetooth
12. Интерфейс обновления прошивки
13. Разъем антенны GSM

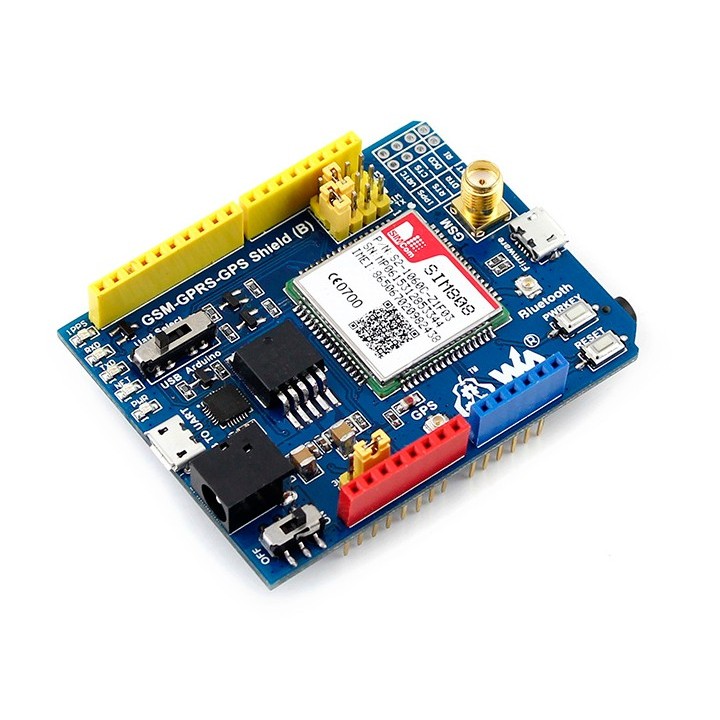

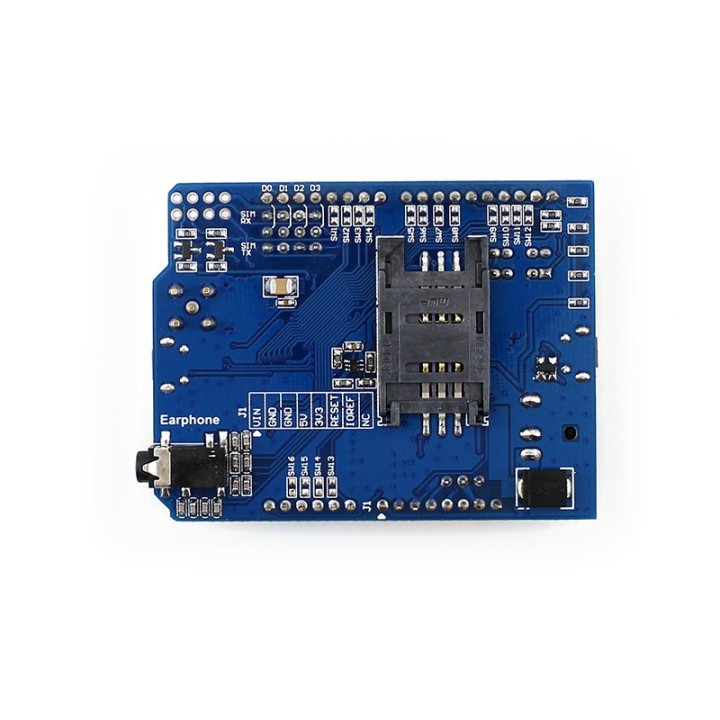

14. Слот для SIM карты
15. 3.5 jack для подключения наушников/микрофона
16. Индикатор состояния GPS
17. Индикатор конвертера USB-UART CP2102 Tx/Rx
18. Индикатор NET
    • Быстро мигает когда модуль запускается
    • Медленно мигает после успешного перехода в регистр GSM
19. Индикатор питания
20. Кнопка включения/выключения
21. Кнопка управления SIM808: нажмите кнопку и удерживайте в течение 1 секунды, чтобы запустить/выключить SIM808
22. Кнопка сброса
23. UART (выбор управления SIM808 через CP2102 или выводы UART интерфейса Arduino)
24. Конфигурация UART SIM808
    • SIM_TX: SIM808 UART TX
    • SIM_RX: SIM808 UART RX
25. Выбор мощности IOREF: настройка уровня напряжения UART.

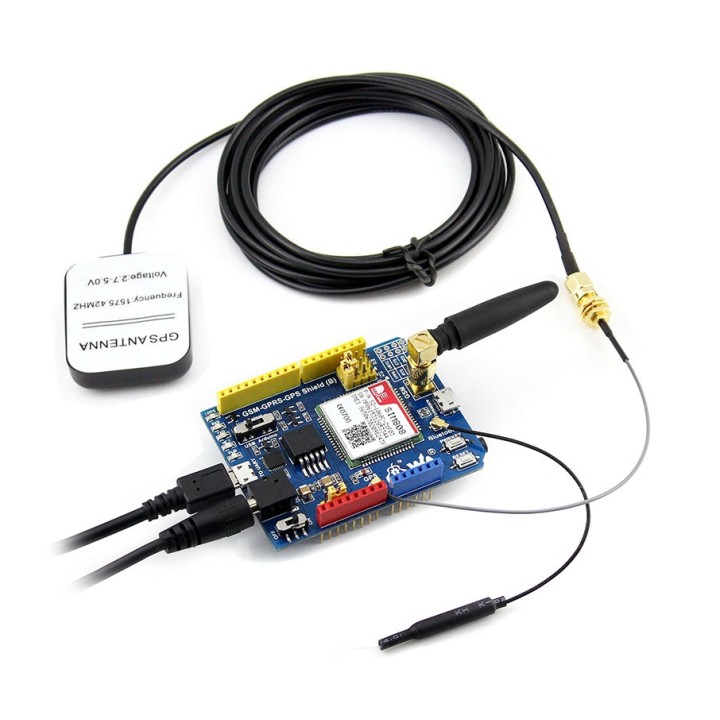

Комплектация поставки

• Плата расширения GSM/GPRS/GPS Shield (B)
• Антенна GSM
• Внешняя антенна GPS (B)
• Антенна Bluetooth
• Адаптер питания
• Кабель USB-microUSB.
