Плата расширения GSM/GPRS/GNSS/Bluetooth для RPi

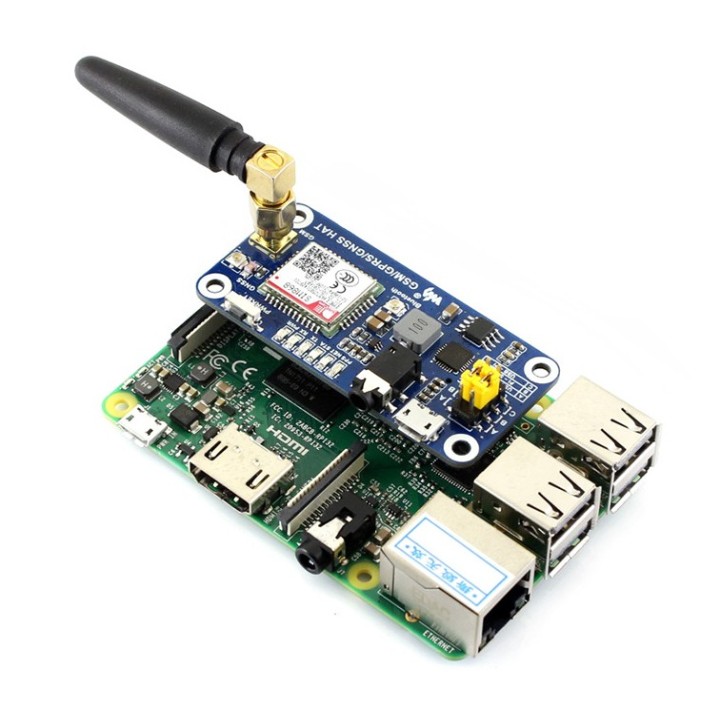

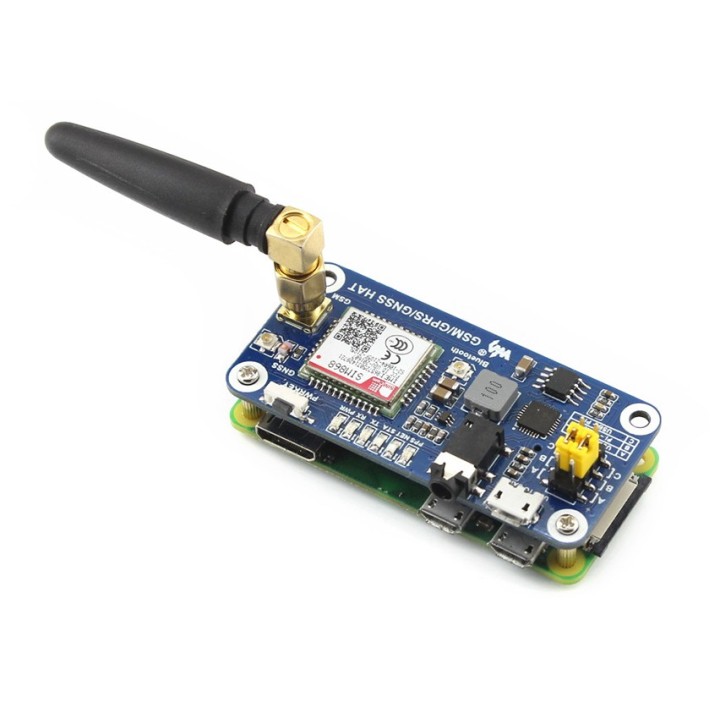

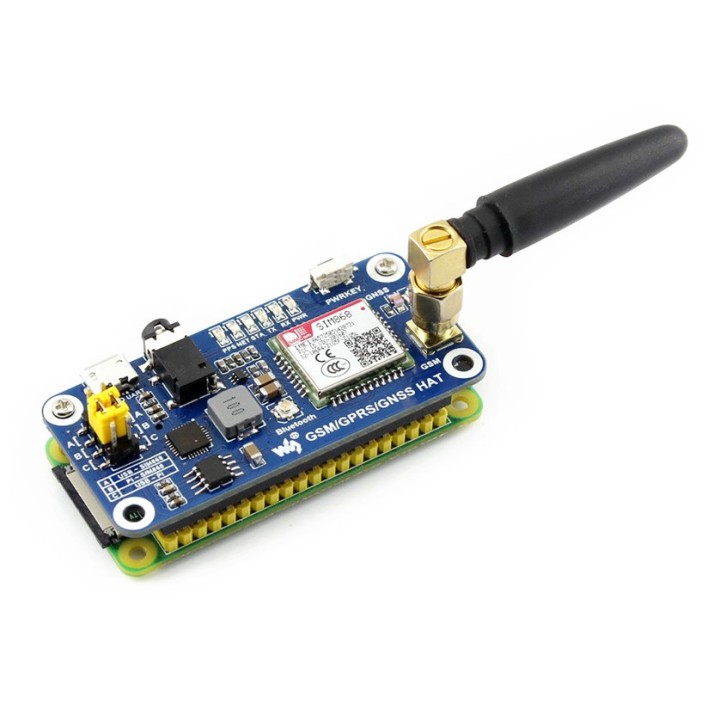

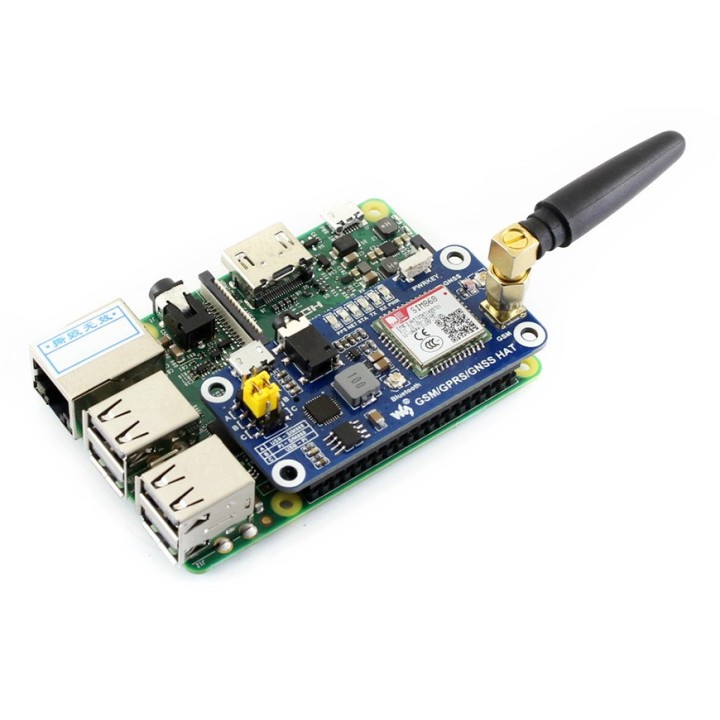

GSM/GPRS/GNSS/Bluetooth HAT for Raspberry Pi - это качественная многофункциональная плата расширения от Waveshare, основана на базе модуля SIM868 от SIMCOM. Миниатюрная плата выполнена в формфакторе RPi Zero и совместима со всеми Raspberry Pi: 3B+/3B/2B/Zero/Zero W.

Имеет огромное количество сценариев применения, будет незаменим во множестве проектов, связанных с позиционированием, треккингом, навигацией и удаленным управлением.

Очень много полезной технической информации, инструкций и советов по отладке на wiki производителя.

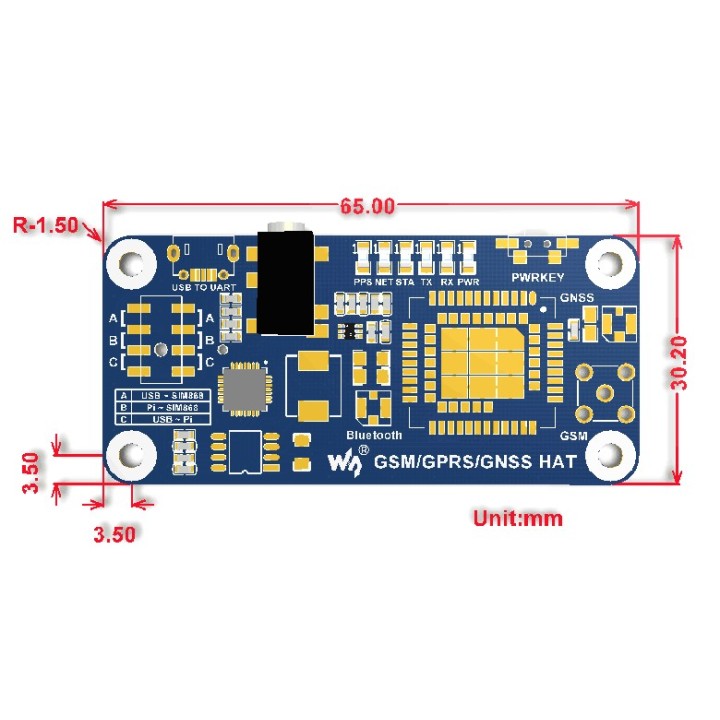

Основные характеристики Совместимость с Raspberry Pi 2B/3B/Zero/Zero W Поддержка SMS, телефонных звонков, GPRS, DTMF, HTTP, FTP, MMS, email и прочее Поддержка GPS, COMPASS, Glonass, позиционирование  LBS, всенаправленное позиционирование Поддержка передачи данных по Bluetooth 3.0 Встроенный USB-UART конвертер CP2102 для UART отладки 6 светодиодов для индикации статуса работы Слот для SIM карт, поддержка SIM карт 1.8V / 3V Держатель для резервной RTC батареи Автоматическое определение скорости передачи данных (1200bps~115200bps) Управление с помощью АТ-команд (3GPP TS 27.007.27.005 и SIMCOM AT Commands) Поддержка SIM Toolkit: GSM 11.14 Release 99 Рабочее напряжение: 5V Рабочая температура: от -40°C до +85 °C Габариты: 30.2 х 65 mm

GSM/GPRS характеристики

• Диапазон
  • GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
  • 4x-диапазонный автоматический поиск
  • Соответствует фазе GSM 2/2+
• Излучаемая мощность
  • Класс 4 (2W @ GSM 850/EGSM 900 MHz)
    Класс 1 (1W @ DCS 1800/PCS 1900 MHz)
• GPRS подключение
  • GPRS мульти-слот класс 12 (по умолчанию)
  • GPRS мульти-слот класс 1~12 (конфигурируемый)
• Функции данных GPRS
  • Скорость Downlink не более 85.6kbps
  • Скорость Uplink не более 85.6kbps
  • Схемы кодирования: CS-1CS-2CS-3CS-4
  • Поддержка PAP (Password Authentication Protocol) для подключения PPP
  • Поддержка PBCCH
  • Поддержка USSD
• SMS
  • Поддержка режимов MT/MO/CB/Text/PDU
  • Хранение SMS на SIM карте
• Аудио
  • Голосовой режим кодирования/декодирования: Half RateFull RateEnhanced Full RateAdaptive muti rate
  • Поддержка подавления эхо
  • Поддержка снижения уровня шума.

GNSS характеристики

• Тип приемника
  • 33 канала слежения
  • 99 каналов сбора
  • GPS L1 C/A код
• Чувствительность
  • В режиме слежения -165 dBm
  • Холодный запуск -148 dBm
• Время фиксации приема GPS сигнала
  • Холодный старт: 28 секунд
  • Горячий старт: <1 секунды
  • Теплый старт: 26 секунд
• Точность: горизонтальное положение <2.5m CEP

Bluetooth характеристики

• Интеграция AT-команд
• Соответствует спецификации Bluetooth 3.0 + EDR
• Поддержка SPP, OPP, HFP / HSP и прочее.

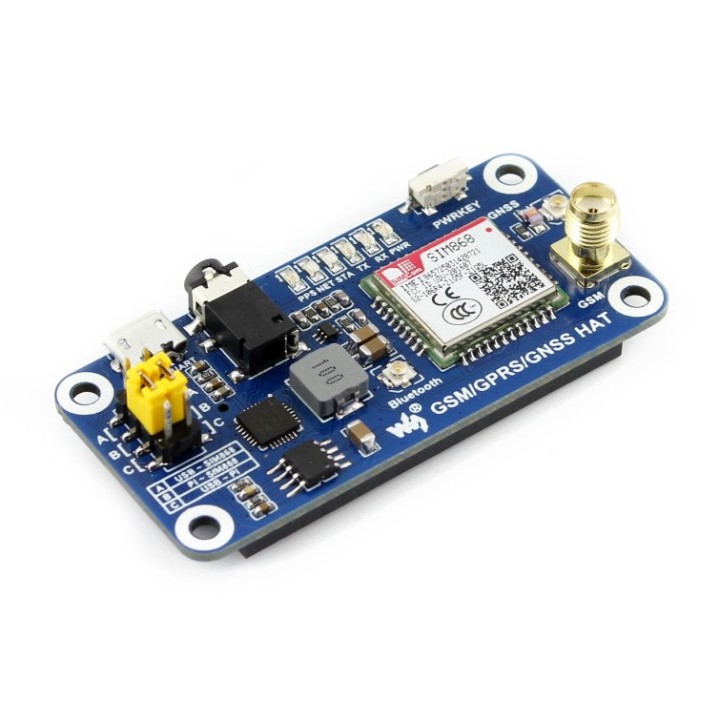

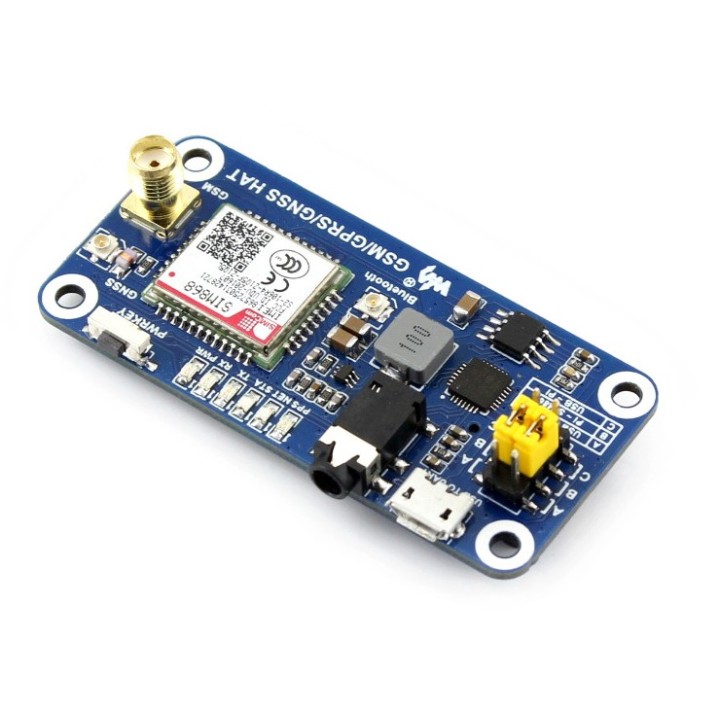

Расшифровка фото

1. Модуль SIM868
2. ZMM5V1: регуляторный диод
3. SMF05C: диод TVS
4. Конвертер USB-UART CP2102
5. MP1482: чип питания
6. NDC7002N: преобразователь уровня напряжения
7. Индикатор состояния GPS
8. Индикатор NET
   • Быстро мигает когда модуль запускается
   • Медленно мигает после успешного перехода в регистр GSM
9. Индикатор рабочего состояния модуля STA
10. Индикатор SIM868 UART Tx/Rx
11. Индикатор питания
12. Кнопка управления SIM868: нажмите кнопку и удерживайте в течение 1 секунды, чтобы запустить/выключить SIM868
13. Разъем GPIO Raspberry Pi

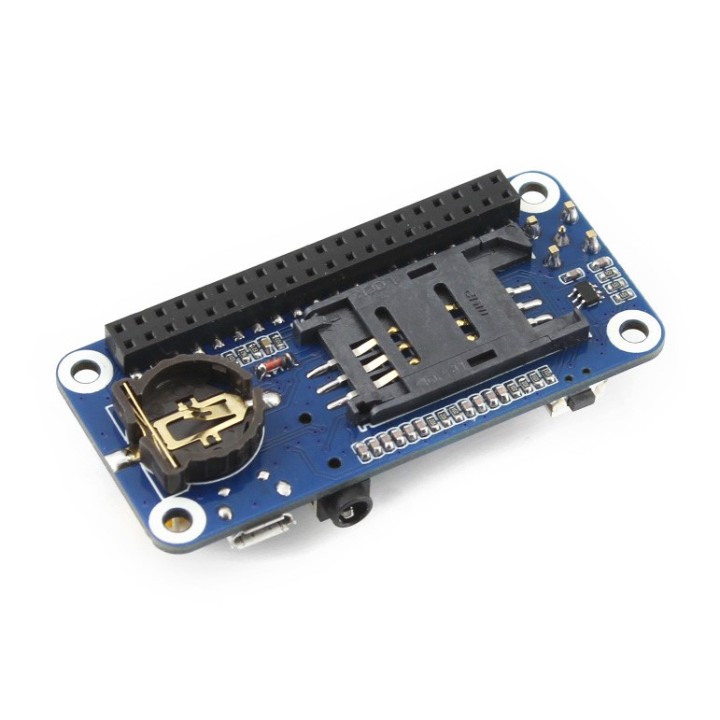

14. Слот для SIM карты
15. Интерфейс USB-UART
16. 3.5 jack для подключения наушников/микрофона
17. Разъем для антенны GNSS
18. Разъем для антенны Bluetooth
19. Разъем антенны GSM
20. Держатель батареи CR1220 для резервной батареи RTC
21. Переключатель UART SIM868
    • управление SIM868 через USB - UART
    • управление SIM868 через Raspberry Pi
    • доступ к Raspberry Pi через USB - UART.

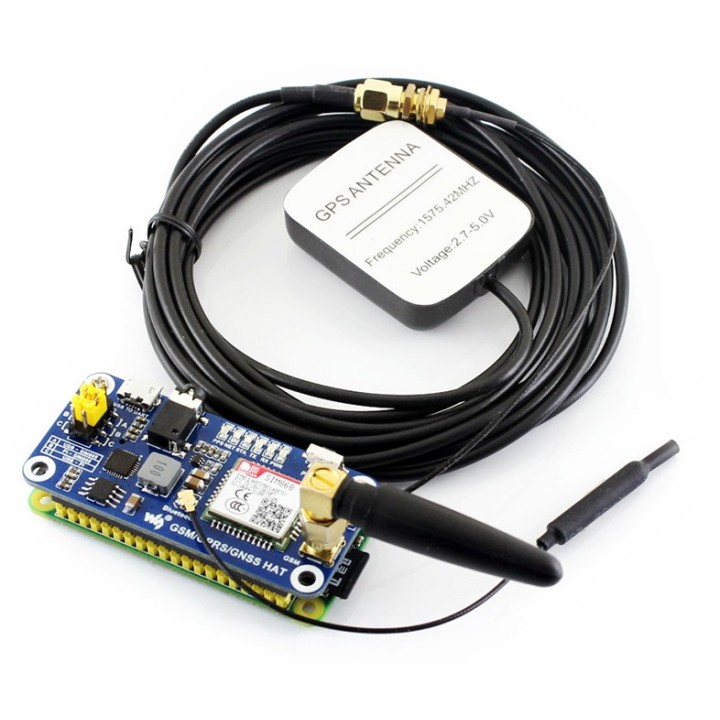

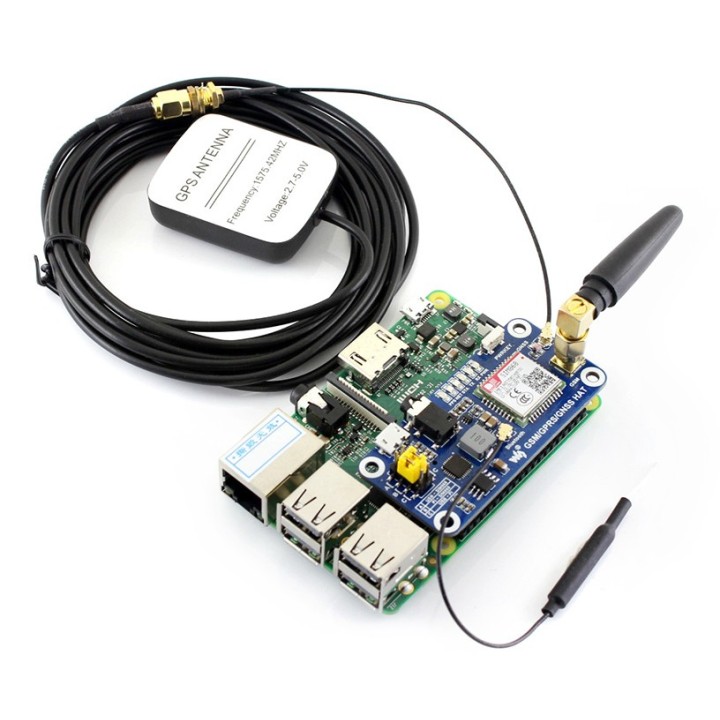

Комплектация поставки

• Плата расширения GSM/GPRS/GNSS/Bluetooth HAT
• Антенна GSM
• Внешняя антенна GPS (B)
• Антенна Bluetooth
• Кабель USB-microUSB
• Набор креплений.
