Звуковая плата расширения X920 Suptronics для RPi

Звуковая плата расширения X920 Suptronics для RPi

Name: Звуковая плата расширения X920 Suptronics для RPi
Brand: MiniBoard
SKU: 1706
Price: 798 UAH
Availability: OutOfStock

Код товару: 1706

798 ₴

Без податку

Очікується

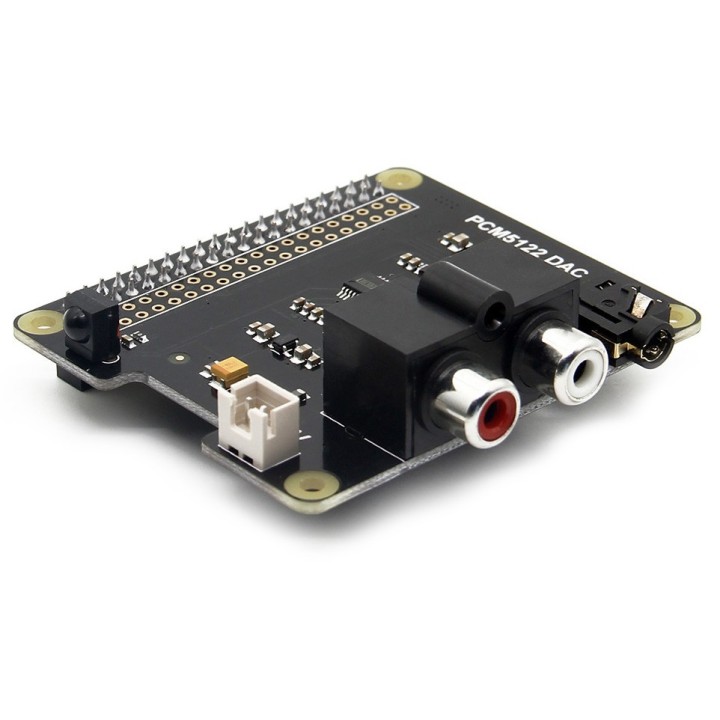

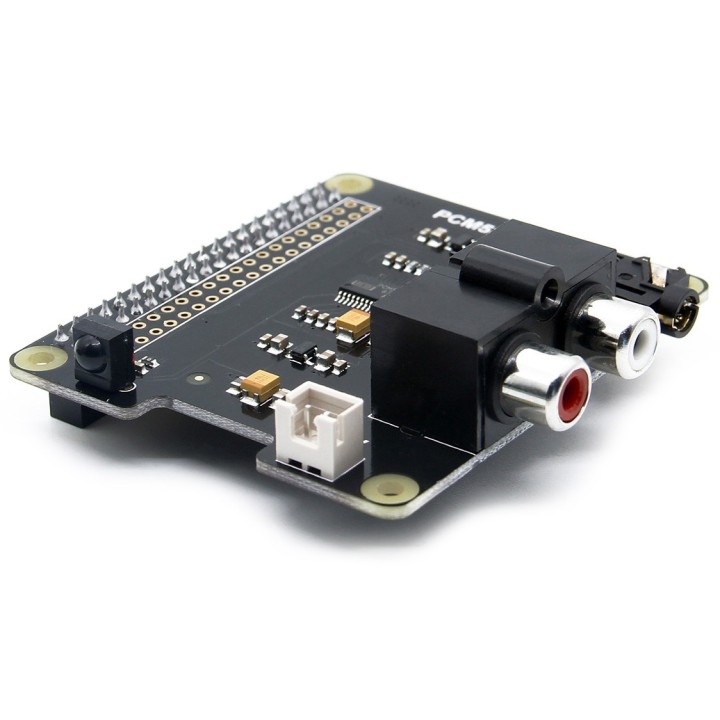

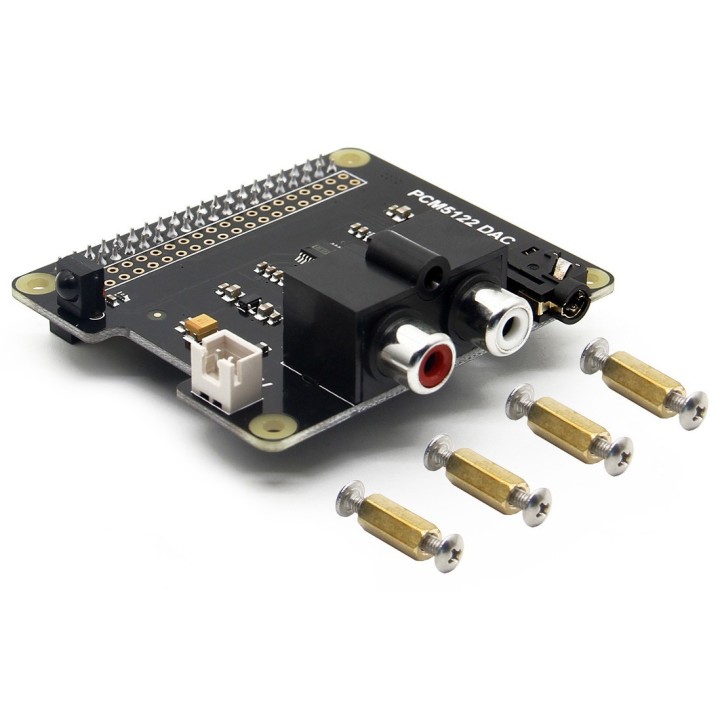

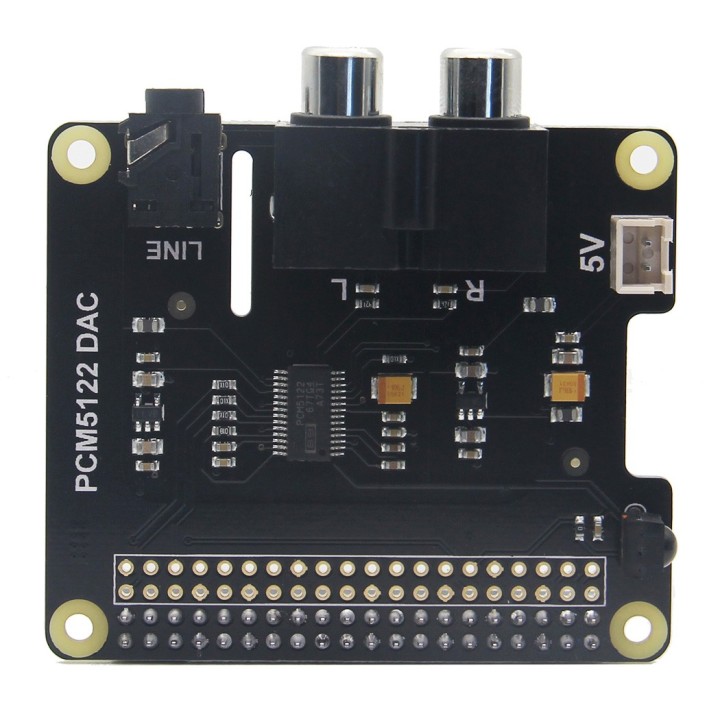

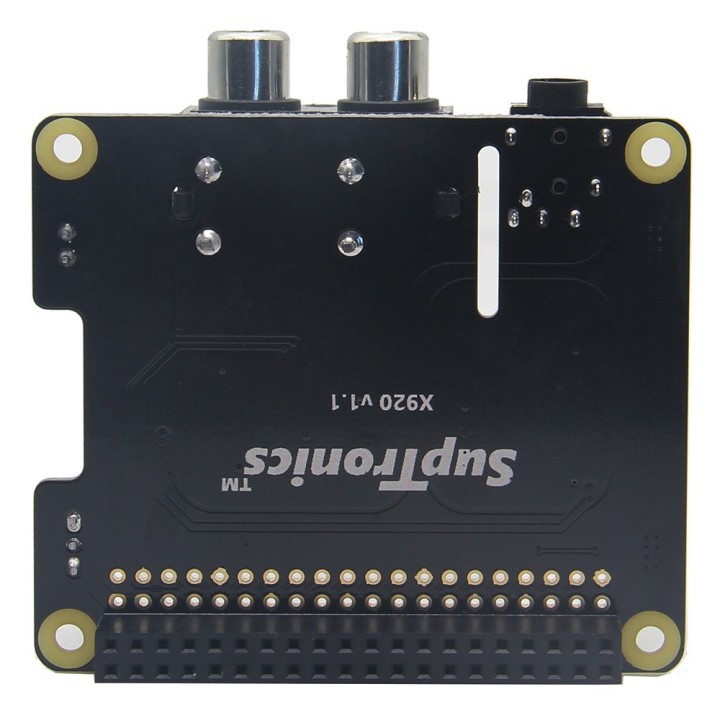

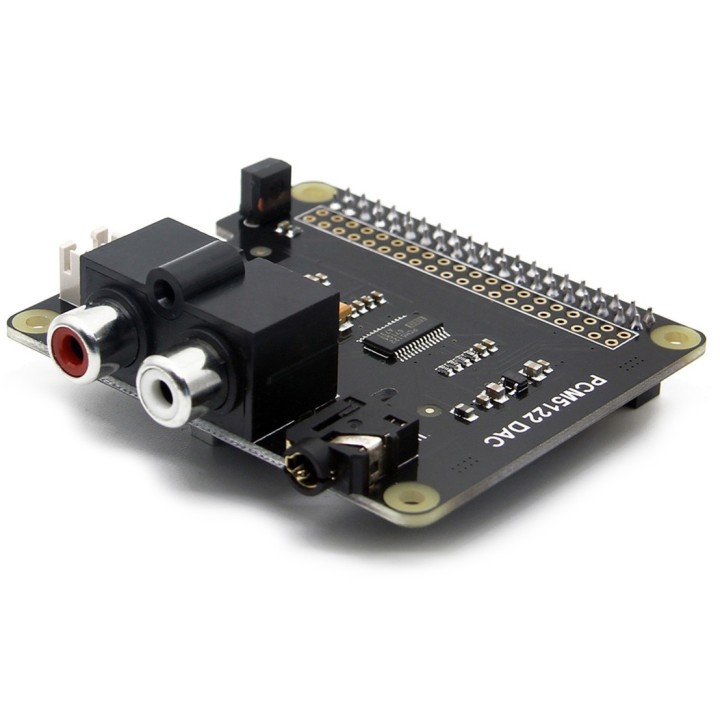

X920 Expansion Board - это качественная звуковая плата расширения от Suptronics для Raspberry Pi. В основе платы чип PCM5122, работает по I2S интерфейсу. Поддерживает аппаратное управление громкостью, имеет ИК приемник, LDO регулятор для лучшего качества звучания, выведены разъемы RCA и 3.5 jack. Поддержка в таких ОС как Volumio, OSMC, Openelec и прочими.

Очікується

Опис Характеристики Інструкції Відгуки (7)

X920 Expansion Board - это качественная звуковая плата расширения от Suptronics для Raspberry Pi. В основе платы чип PCM5122, работает по I2S интерфейсу. Поддерживает аппаратное управление уровнем громкости, оснащена ИК приемником, LDO регулятором вольтажа для лучшего качества звучания, выведены разъемы RCA и 3.5 jack. Поддержка в таких ОС как Volumio/RuneAudio, OSMC, OpenELEC/LibreELEC, Raspbian Jessie, Pi Core Player, Moode Audio Player.

Подробная информация на официальном сайте производителя.

Технические характеристики

Чип PCM5122
Работает по I2S интерфейсу (LRCK - GPIO19, BCK - GPIO18, DATA - GPIO21, GND)
Поддержка аудио высокой чёткости в 24-bit/192kHz
112db SNR, and -93db THD
Аппаратное управление уровнем громкости
LDO регулятор вольтажа для лучшего качества звучания (LP5907)
Встроенный ИК приемник (Vishay TSOP34838), GPIO17, 38KHz
Выведены 2хRCA и 3.5 jack разъемы
Не требует дополнительного питания, питается от Raspberry Pi
Дублирует пины Raspberry Pi
Совместим с моделями Raspberry Pi 3B, 2B, B+
Габариты: 65х56 mm.

Характеристики

Артикул	1706
Сумісність з	Raspberry Pi

Налаштування у Volumio

Для звукової карти Suptronics x920 у дистрибутиві Volumio доступні 2 робочі профілі - IQaudIO DAC Plus і ST400 DAC. Перший сучасніший, другий звучить більш басовито.

Налаштування у Raspbian

Щоб Raspbian виявив Suptronics x920, потрібно активувати dtoverlay у config.txt, додавши такий рядок

dtoverlay=iqaudio-dacplus

Перезавантажте систему і перевірте список аудіопристроїв.

aplay -l

Щоб встановити x920 як пристрій виведення звуку "за замовчуванням", приведіть файл до такого вигляду

pcm.!default  {
 	type hw card 0
}
ctl.!default {
 	type hw card 0
}

Те саме можна зробити і в графічному інтерфейсі Pixel у меню "Menu->Preferences->Audio Device Settings->Sound"

Щоб вимкнути вбудований звуковий адаптер (якщо він заважає коректній роботі вашої конфігурації), потрібно виконати один з таких кроків.

1. Закоментуйте (видаліть) рядок snd_bcm2835 у файлі /etc/modules

2. Закоментуйте (видаліть) рядок dtparam=audio=on у файлі /boot/config.txt

Відгуки покупців

АС Антон С.

06-10-2018 Підтверджена покупка

Добрый день!

Скажите а эту плату не получится расположить поверх прозрачноного "стандартного" корпуса для Малинки? Длинны разъема не хватит насколько могу понять. А есть ли что-то из корпусов сейчас под это дело что бы запаковать?

Чи був відгук корисним?

M MiniBoard

08-10-2018

Здравствуйте, Антон!
Не совсем понятно о каком корпусе идет речь, мы проверили с корпусом 1492 и 1037, длинны разъема хватает для подключения и данная конструкция выглядит вполне надежной.

Чи був відгук корисним?
