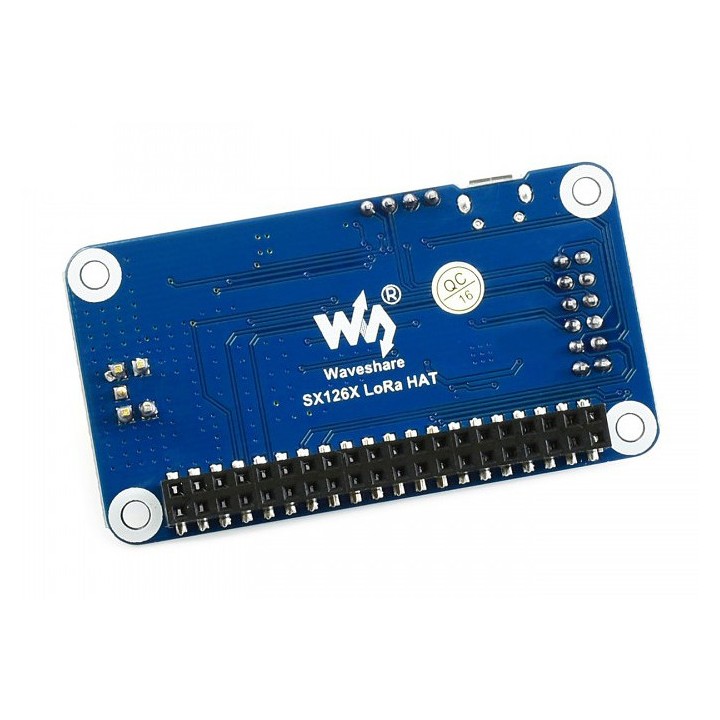

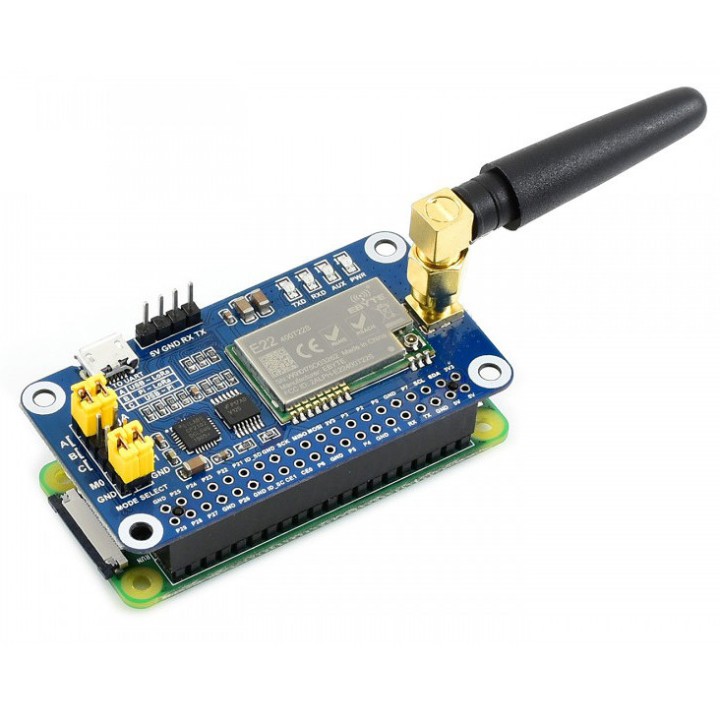

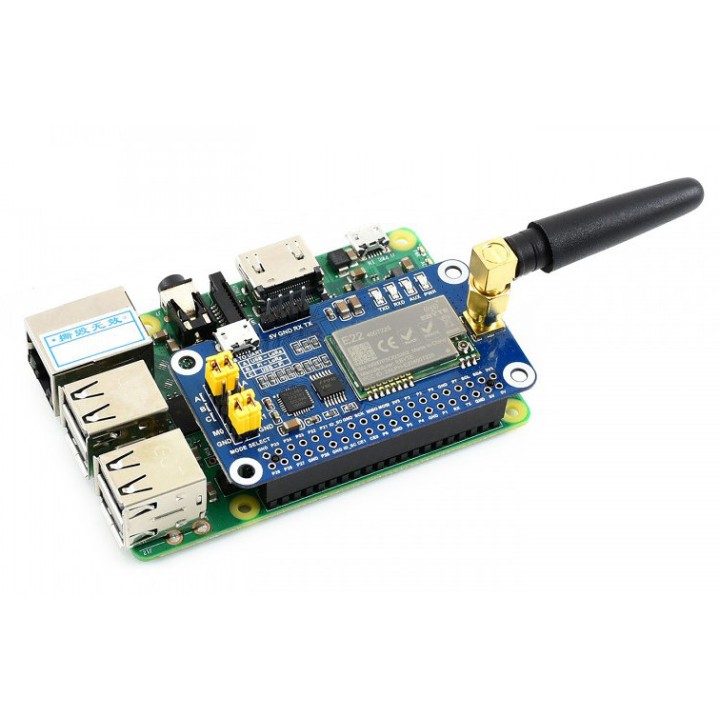

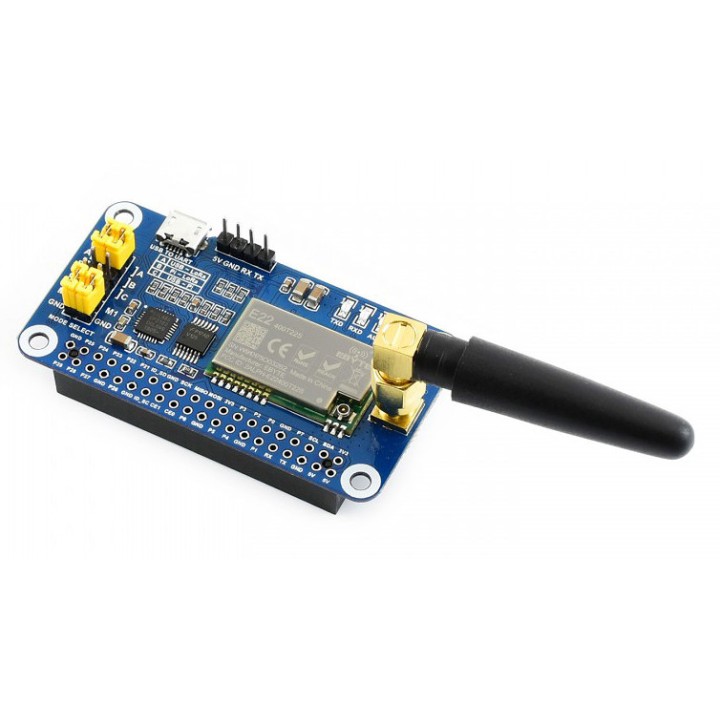

LoRa HAT SX1268 для Raspberry Pi Waveshare

SX1268 LoRa HAT for Raspberry Pi, 433MHz Frequency Band - плата розширення для Raspberry Pi від Waveshare на базі чипа SX1268, що покриває смугу частот 433MHz. Це дозволяє передавати дані до 5км через послідовний порт. Порівняно зі звичайними модулями LoRa, SX1268 LoRa HAT забезпечує більшу дальність зв'язку, вищу швидкість, низьке споживання, кращу безпеку та захист від перешкод. Модуль підходить для різних застосувань, таких як промисловий контроль, розумний дім, збір даних та інше.

LoRa - це технологія віддаленої бездротової передачі даних, яка може вирішити проблеми взаємозв'язку між засобами управління та IoT. LoRa в основному працює на вільних смугах (наприклад, неліцензованих діапазонах) по всьому світу, включно з 433, 868 і 915 MHz. LoRa має високу енергоефективність, споживає мінімальну кількість енергії. Технологія дозволяє будувати бездротові глобальні мережі зі значною кількістю кінцевих вузлів. Також розробники приділили величезну увагу конфіденційності переданих даних і безпеці, які забезпечуються багаторівневим шифруванням.

Детальна інформація на wiki виробника.

Технічні особливості

• Стандартний інтерфейс для підключення Raspberry Pi
• Вбудований перетворювач USB-UART CP2102 для послідовного налагодження
• Інтерфейс керування UART, для підключення хост-плат, таких як Arduino/STM32
• 4 світлодіодних індикатори для контролю стану модуля
• Технологія модуляції з розширеним спектром LoRa, до 84 доступних каналів сигналу, велика дальність зв'язку, підвищена стійкість до перешкод
• Автоматичне багаторівневе повторення, підходить для наддального зв'язку, дозволяє використовувати кілька мереж в одному регіоні
• Функції низького енергоспоживання, такі як глибокий сон і Wake on Radio, ідеально підходять для застосувань із живленням від акумулятора
• Налаштовуваний ключ зв'язку, який значно підвищує безпеку користувацьких даних
• Підтримує LBT, моніторинг шуму каналу сигналу перед передачею значно покращує коефіцієнт успішності в екстремальних умовах
• Підтримує індикацію інтенсивності сигналу RSSI для оцінки якості сигналу і налаштування мережі
• Підтримує налаштування параметрів бездротової мережі, надсилаючи пакет бездротової команди/даних, віддалено налаштовуючи або отримуючи параметр модуля
• Підтримка фіксованої передачі, широкомовної передачі, моніторингу каналу сигналу
• Робоча напруга: 5V
• Logic level: 3.3V/5V
• Робоча температура: від -40 до +85℃.

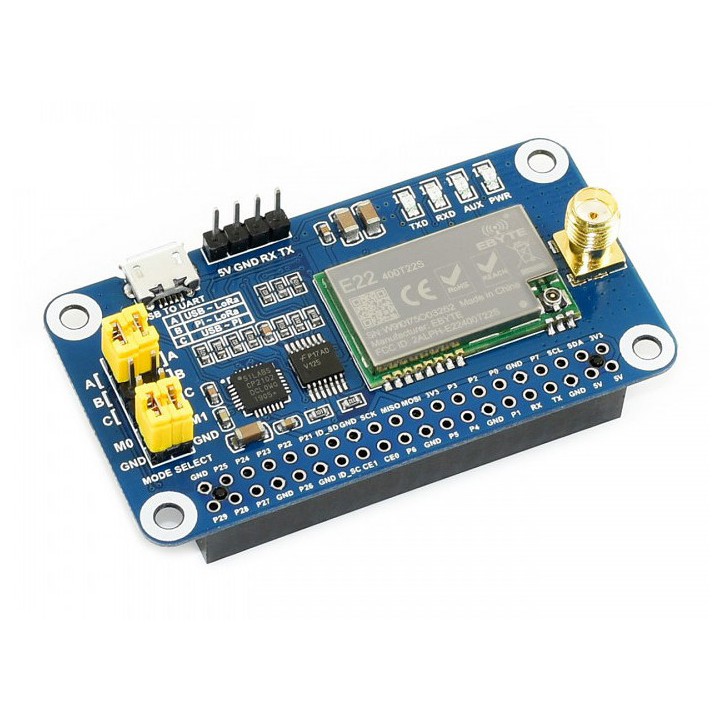

Розшифровка фото

1. SX1268 LoRa модуль
2. 74HC125V: перетворювач рівня напруги
3. CP2102: перетворювач USB-UART
4. Інтерфейс для підключення Raspberry Pi
5. USB-UART порт
6. Інтерфейс UART: для підключення хост-плат, таких як STM32/Arduino
7. Роз'єм антени SMA
8. Роз'єм антени IPEX
9. Індикатори:
   RXD/TXD: індикатор UART RX/TX
   AUX: допоміжний індикатор
   PWR: індикатор живлення
10. UART вибір перемичок
    A: керування модулем LoRa через USB-UART
    B: керування модулем LoRa через Raspberry Pi
    C: отримання доступу до Raspberry Pi через USB-UART
11. Перемички вибору режиму LoRa
    short M0, short M1: режим передачі
    short M0, open M1: режим конфігурації
    open M0, short M1: WOR mode
    open M0, open M1: режим глибокого сну.
